Предохранители ОКА (ВАЗ 1111 / 11113) и реле с описанием и схемами блоков

  • Разместил: klays067;
  • Прочитано: 36;
  • Дата: 15-06-2024, 02:08;
  • Сообщить о ошибке


Здесь вы найдёте описание предохранителей и реле в автомобиле ОКА со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ОКА.

Блок предохранителей

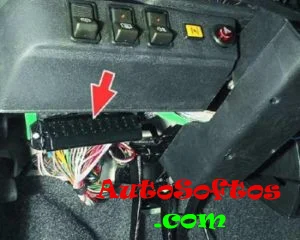

Основной блок предохранителей находится в салоне под панелью со стороны водителя.

Предохранители ОКА (ВАЗ 1111 / 11113) и реле с описанием и схемами блоков

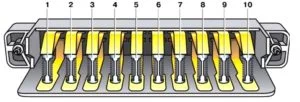

Нумерация идет с лева на права, от 1 до 10 и будет нанесена на крышку блока.

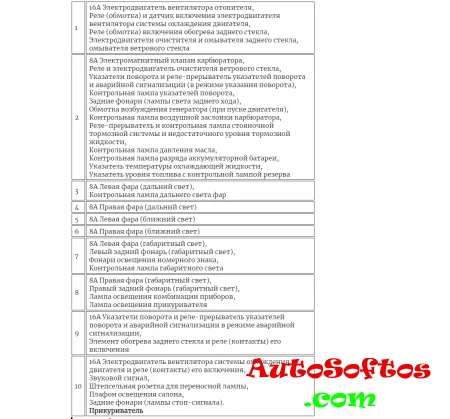

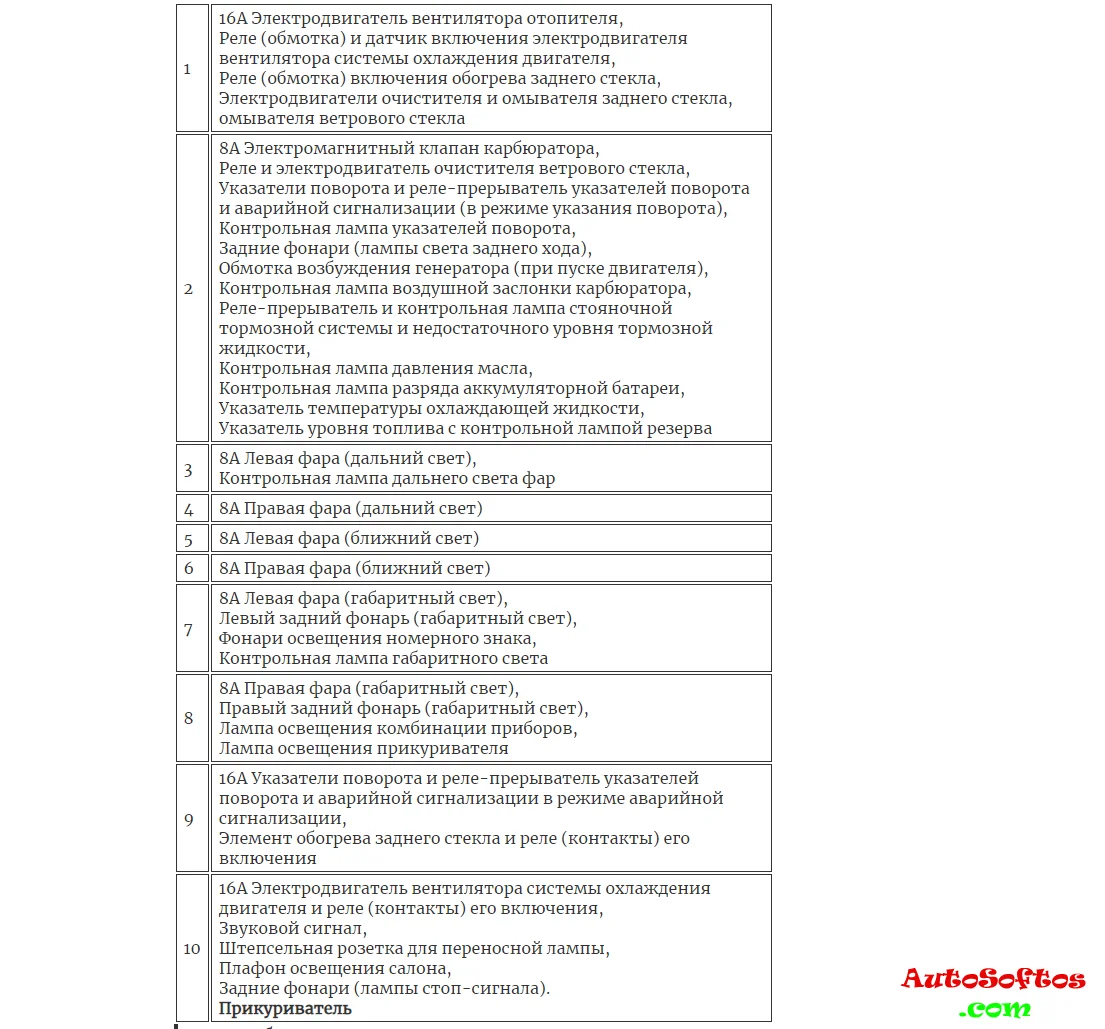

Описание




За работу прикуривателя отвечает предохранитель номер 10 на 16А.



Блок реле

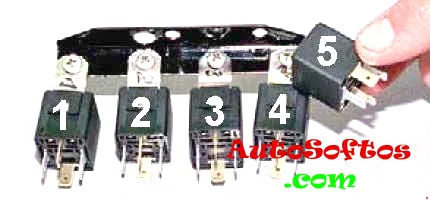

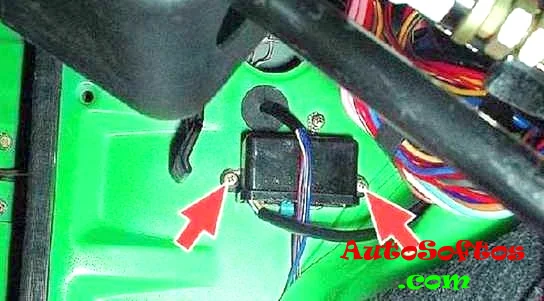

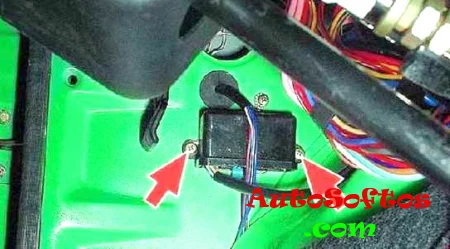

С левой стороны под панелью приборов установлен блок из пяти одинаковых реле (90.3747-10 / 113.3747-10 / 2105-3747210-20)

Схема

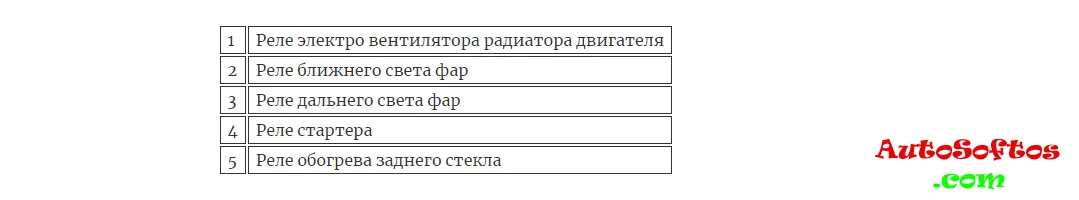

Обозначение





Дополнительные реле



В зависимости от комплектации и исполнения возможно дополнительное размещение реле.

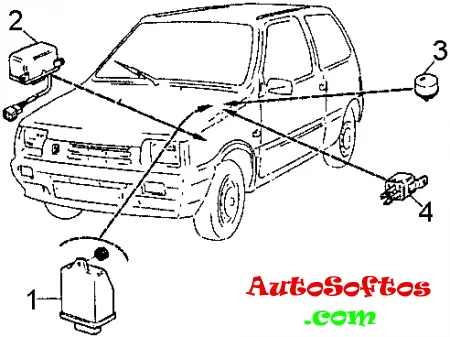

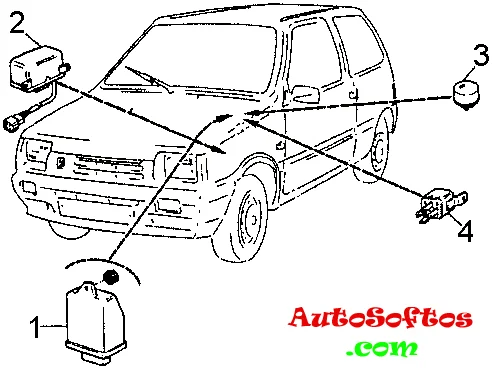

Схема





Назначение

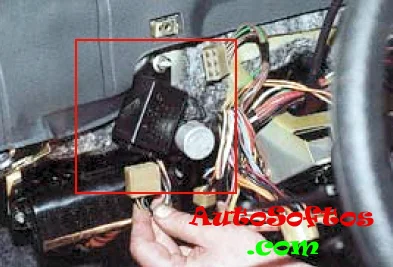

1. Реле аварийной сигнализации и указателей поворота (494.3747 / 2105-3747010-01) – расположено за комбинацией приборов.


2. Реле переднего стеклоочистителя (РС-514 (2101-5205150)) – расположено под обивкой, левой боковины.


3. Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) – расположено за комбинацией приборов, рядом с реле указателей поворота (см пункт 1).

4. Дополнительное реле (90.3747-10 / 113.3747-10 / 2105-3747210-20).

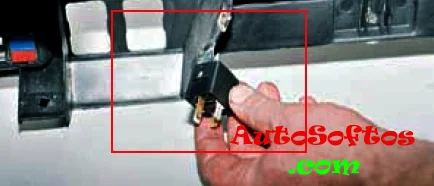

5. Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) – закреплено саморезом изнутри панели приборов.
