Предохранители и реле LADA Kalina 2 со схемами блоков и описанием назначения

  • Разместил: klays067;
  • Прочитано: 25;
  • Дата: 1-07-2024, 13:05;
  • Сообщить о ошибке


Здесь вы найдете описание предохранителей и реле Лада Калина 2 го поколения со схемами блоков и фото – примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

Блок в салоне



Главный блок предохранителей и реле находится в салоне, под панелью приборов со стороны водителя, за защитной крышкой.

Вариант 1

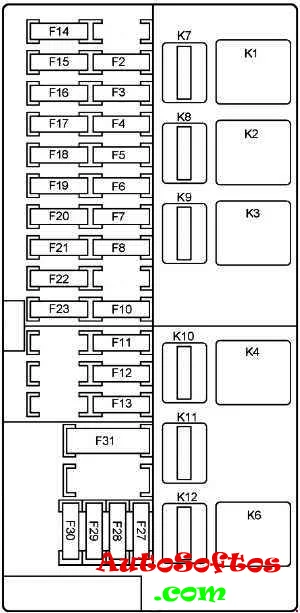

Схема 1





Схема 2

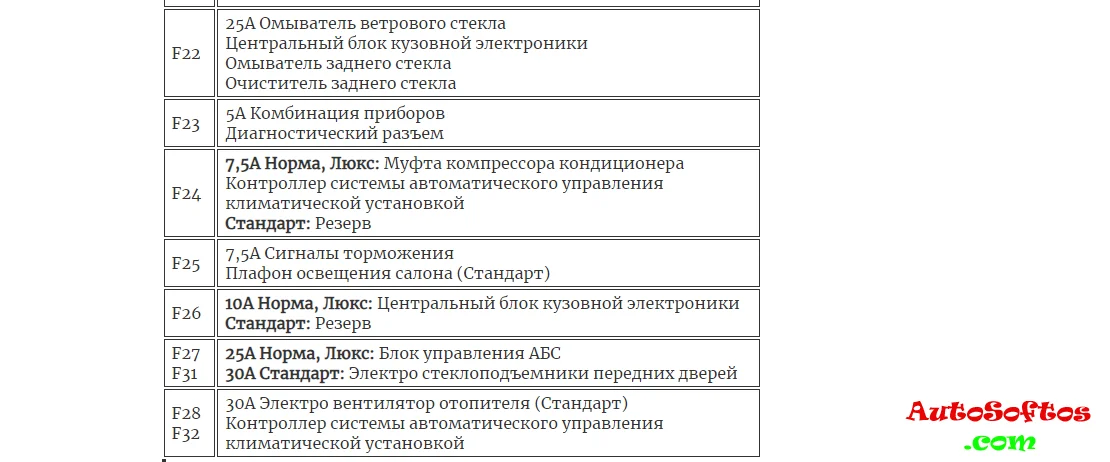

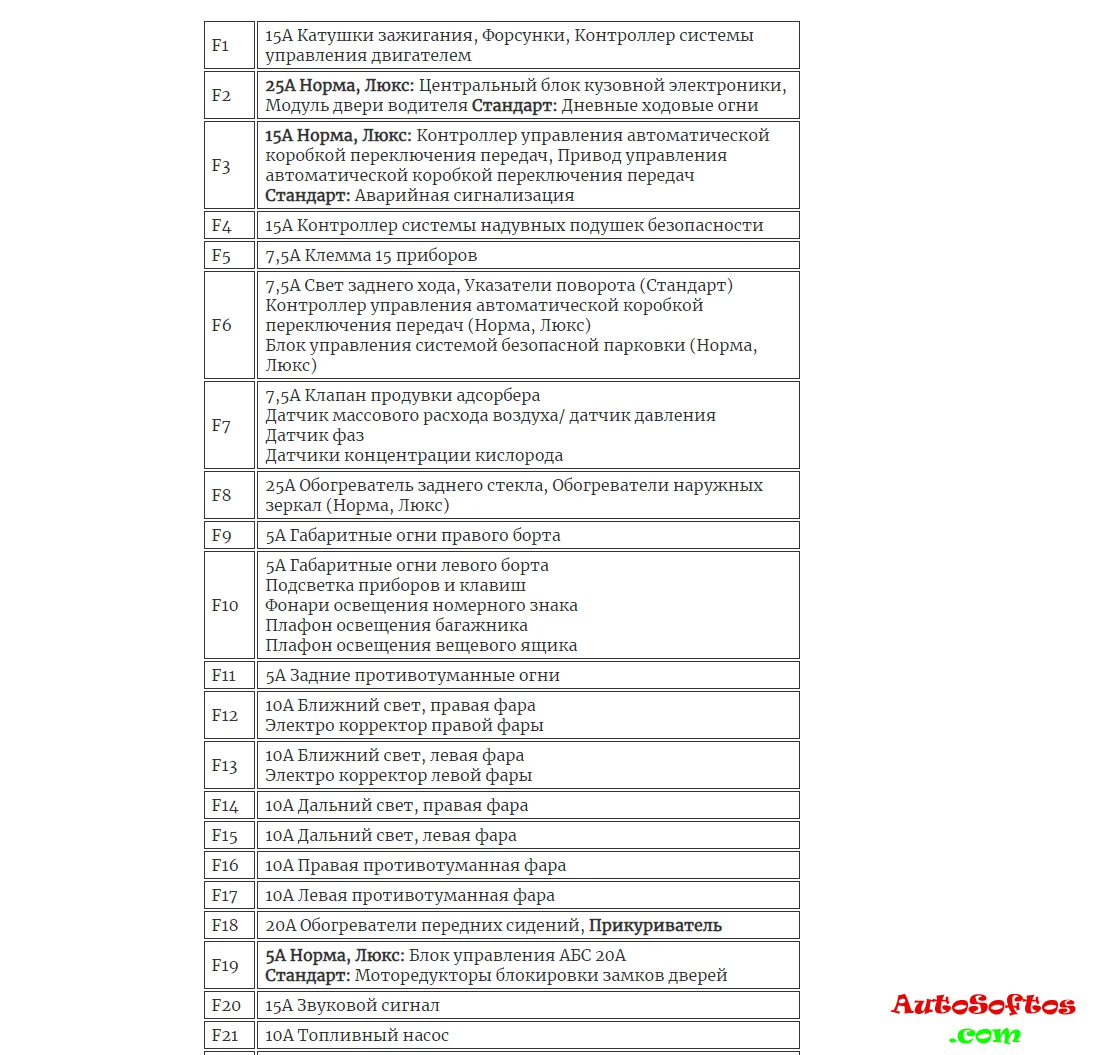

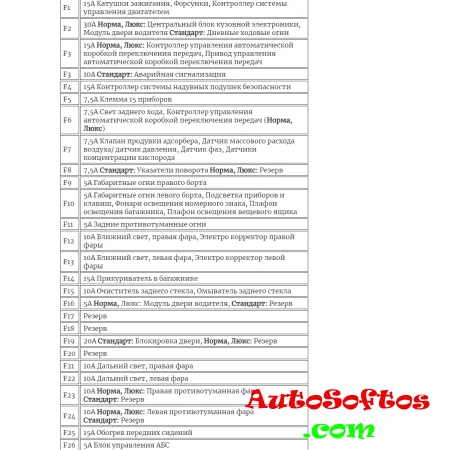

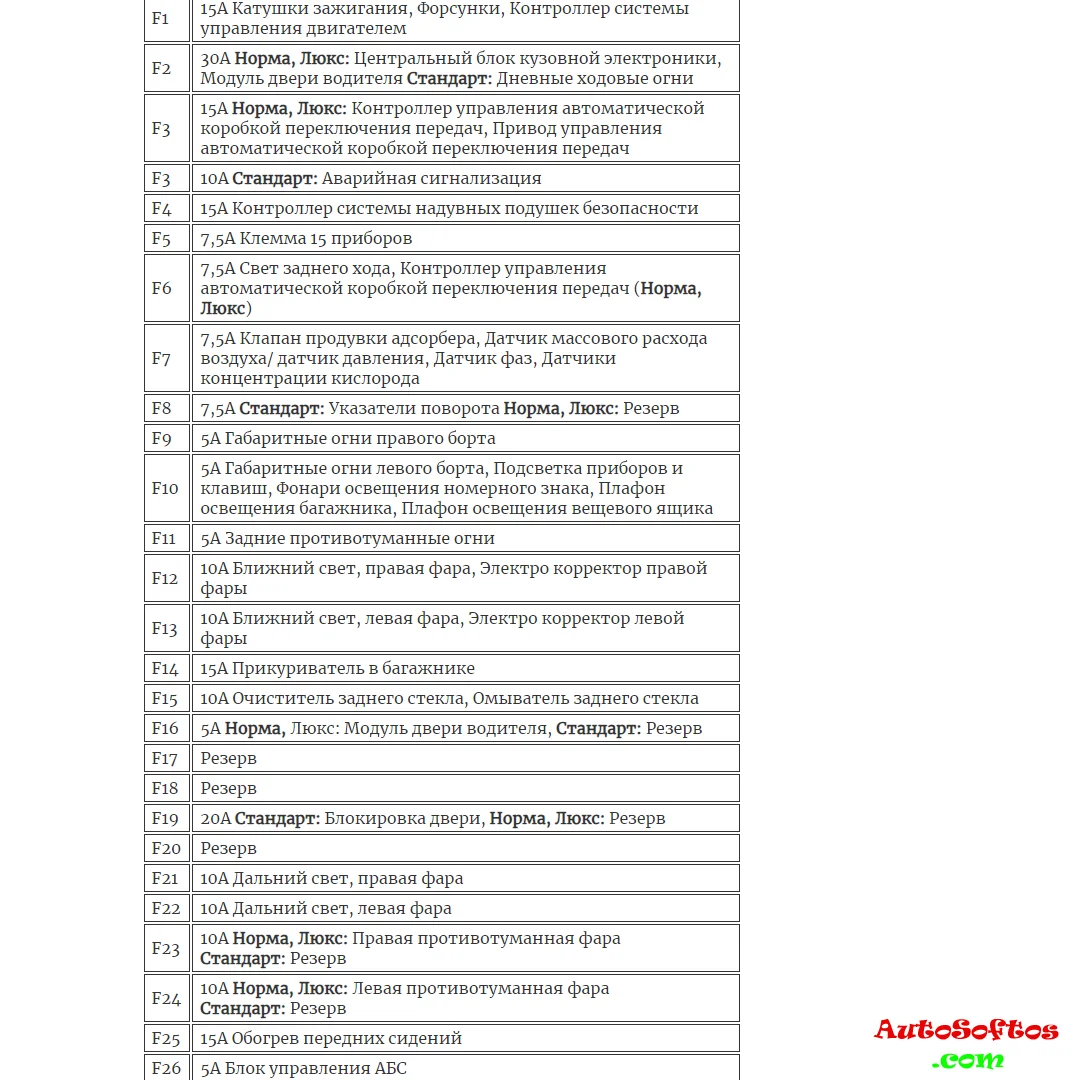

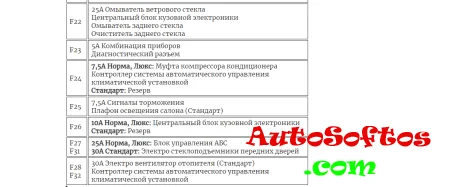

Описание предохранителей





За прикуриватель отвечает предохранитель номер 18 на 15А.

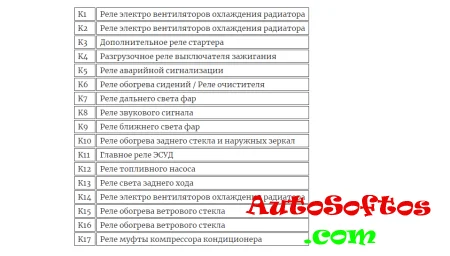

Назначение реле





Вариант 2

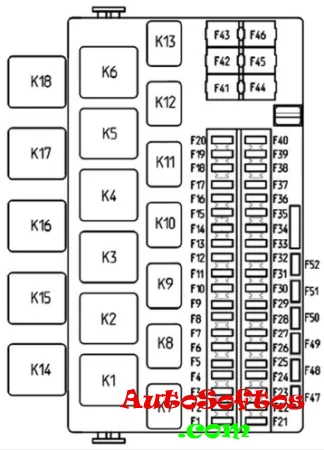

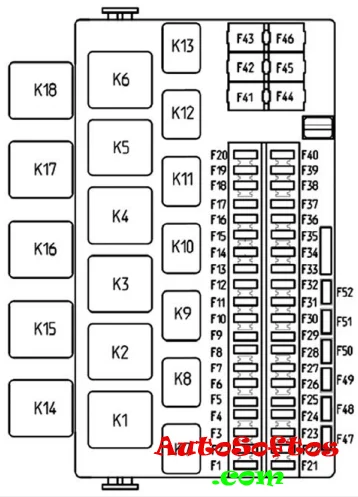

Схема





Общее обозначение элементов

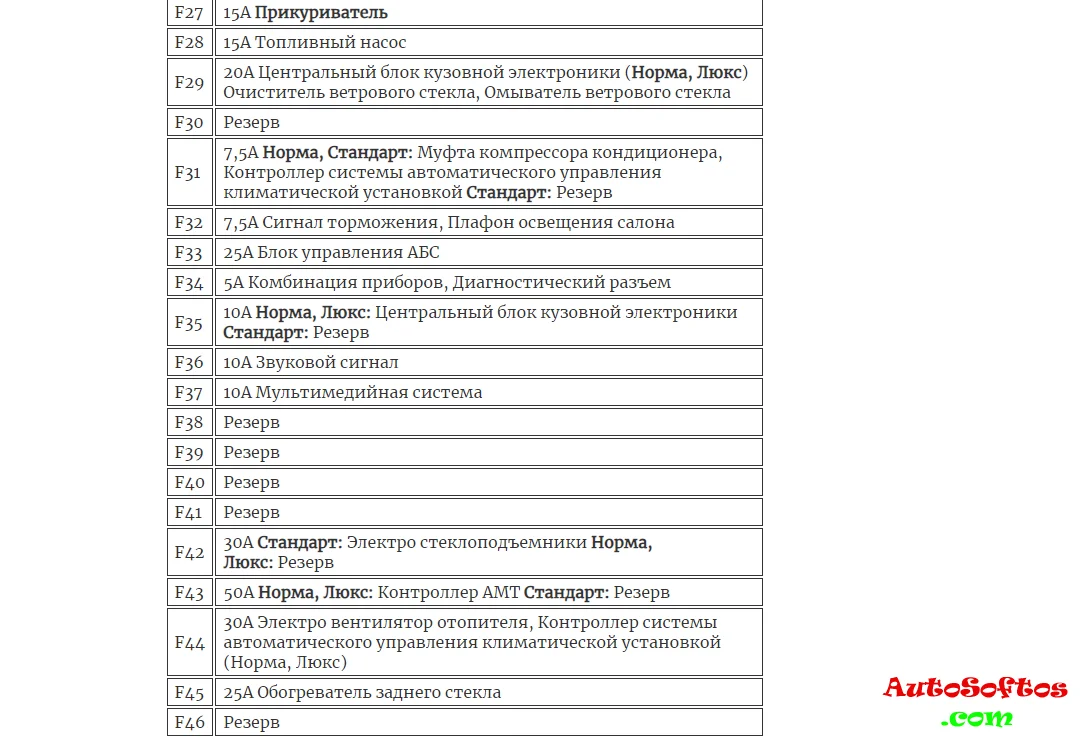

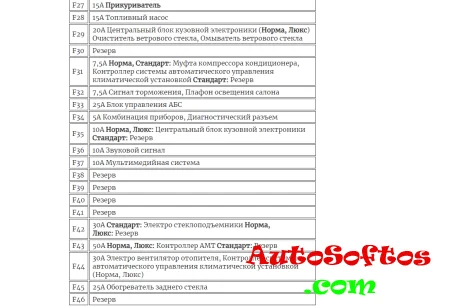

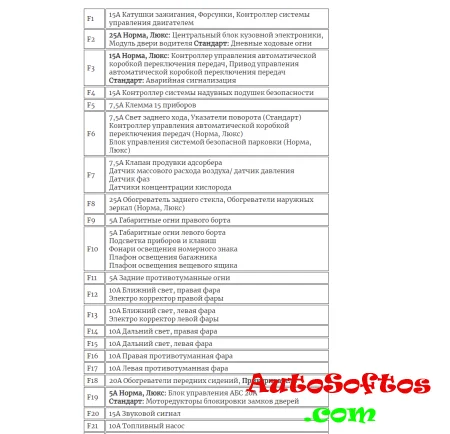

Расшифровка предохранителей





За прикуриватель отвечает предохранитель номер 27 на 15А.

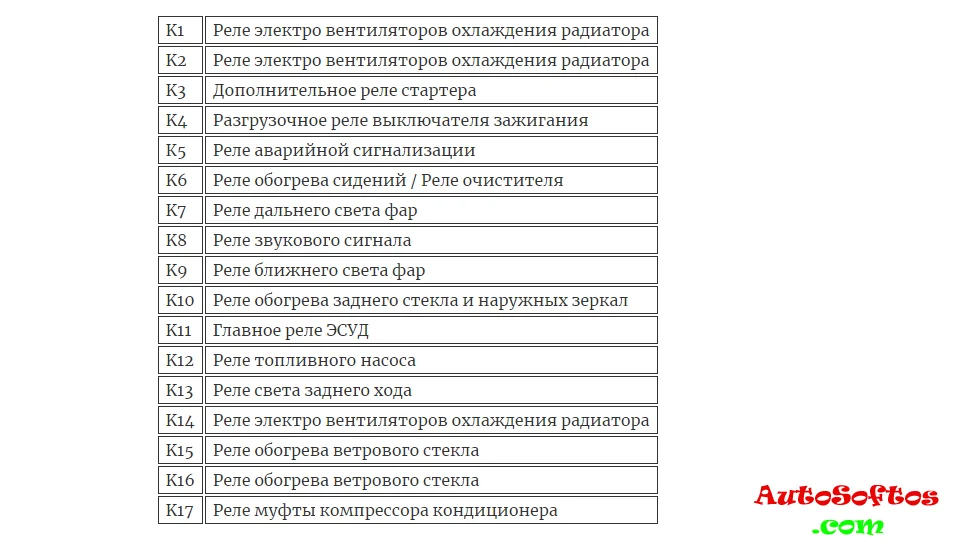

Описание реле



Блок под капотом



Он находится рядом с аккумуляторной батареей.


Назначение



1. 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
2. 60А Генератор
3. 60А Генератор
4. 30/40А Вентилятор отопителя (предохранитель печки гранты)
5. 50А Электромеханический усилитель рулевого управления
6. 60А Блок АБС
