Установка автосигнализации на Audi A3

  • Разместил: klays067;
  • Прочитано: 706;
  • Дата: 3-10-2020, 21:26;
  • Сообщить о ошибке

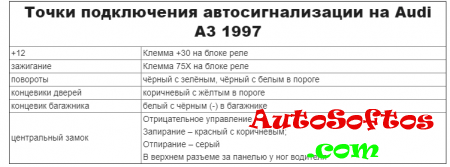

Точки подключения автосигнализации на Audi A3 1997
На блоке реле:
+12 - клемма 30
зажигание - клемма 75Х

Жгут проводов в пороге:
повороты (+) - черный/зелёный и черный/белый
концевики дверей (-) - коричневый/жёлтый

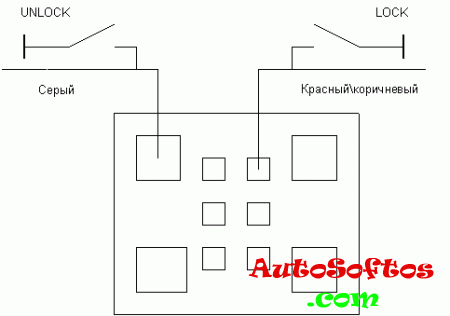

Верхний разъём за панелью у ног водителя:
блокировка дверей (-) (постановка на охрану) - красный/коричневый
разблокировка дверей (-) (снятие с охраны) - серый

Верхний разъём за панелью у ног водителя



Багажник (-) - белый/чёрный в багажнике

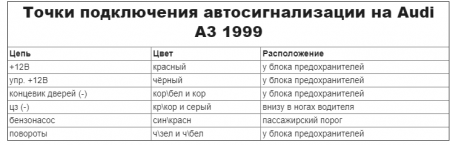

Точки подключения автосигнализации на Audi A3 1999



Точки подключения автосигнализации на Audi A3 2005, МКПП


Из can берём концевики дверей, капота, багажника, тахометр, зажигание, ручник, педаль тормоза. Управляем по can центральным замком (комфорт не работает, хотя и заявлено в таблице у Pandora, что должен быть), при этом лючок бензобака не закрывается, открытием багажника. Поворотниками управляем по аналогу.

Все подключения, кроме массы и +12 В, делаем на блоке BCM в разъёме G.

CAN H - оранжевый/зелёный
Can L - оранжевый/коричневый
Зажигание - чёрный
Стартер - красный/чёрный
Аварийка (-) - коричневый/красный

Точки подключения автосигнализации на Audi A3 2013


Подключение можно выполнить в жгуте проводов, подходящих к блоку BCM.

1. CAN шина читает капот, багажник, двери, ручник, паркинг, педаль тормоза, зажигание, двигатель заведен и управляет центральным замком. Функция комфорт работает плохо, отпирания багажника нет.

Оранжево/коричневый - CAN L (разьем А пин 17)
Оранжево/зеленый - CAN H (разьем А пин 16)

2. +12 В - толстый фиолетово/красный, разъем А (прозвонить, иногда цвет не совпадает)

3. Альтернативная световая сигнализация – синий/красный, разъем С пин 42

4. Зажигание 1 - черный/красный, разъем А пин 47
Зажигание 2 - желтый/зеленый, разьем А пин 44
Стартер - красный на замке зажигания
АСС - желтый/синий, разьем А пин 54

5. Имитация педали тормоза - подать + на черный/красный, разъем С пин 58
Чтобы не выкидывала ошибку "неисправность системы старт стоп" - через реле, использовав доп канал, подать плюс с фиолетового провода (+) на желтый на замке зажигания.
