Подключения сигнализации на BMW 3 (Е36) 1993-1998

  • Разместил: klays067;
  • Прочитано: 2 518;
  • Дата: 5-09-2020, 02:43;
  • Сообщить о ошибке


Цепь Подключение
+12 красный жгуте от замка зажигания
зажигание зелёный в жгуте от замка
стартер чёрный с жёлтым в жгуте от замка
топливный насос зелёный с фиолетовым в левом пороге
повороты синий с коричневым и синий с зелёным провода в 30-ти контактном черном разъеме со стороны водителя
габариты левый: серый с фиолетовым;
правый: серый с жёлтым (+) на выключателе света
тахометр белый с чёрным на диагностическом разъеме, контакт №1. Также можно использовать коричневый с белым провод инжектора под крышкой двигателя
концевики дверей передние:
Подсоединиться к коричневому с серым с жёлтым проводу (левая) и к коричневому с синим с жёлтым проводу (правая) в 26-ти контактном белом разъеме блока центрального замка, расположенного за (над) динамиком со стороны пассажира.
задние:
Подсоединиться к коричневому с чёрным проводу в 4-х контактном черном разъеме блока центрального замка.
Эти соединения необходимо выполнять с использованием диодов для разделения цепей
концевик багажника коричневый с белым (-) на плафоне или кнопке багажника, или в жгуте на водительской боковине

центральный замок 1-й вариант:
Положительное управление, требующее разрезания общего плюсового провода. Общий плюсовой провод - красный с зелёным.
ЗАМЕЧАНИЕ: в дверь могут идти несколько красно-зеленых проводов с постоянным плюсом (с/под-ки, зеркала и т.д.). Искомым является тот, при разрезании которого центральный замок с данной (водительской) двери перестает работать.
Закрывание - белый с чёрным
открывание - белый с зелёным
Эти провода можно найти на выходе из водительской двери. При этом «комфорт» управляется по отдельному проводу.
2-й вариант:
Положительное управление
Закрывание - белый с красным с жёлтыми точками
открывание - синий с красным с жёлтыми точками на блоке заводской сигнализации за бардачком. При этом «комфорт» реализуется удлинением импульса на закрывание.
3-й вариант:
Контакты 24 и 25 в белом разъеме блока ЦЗ (справа на боковине под бардачком).
Слабое «+»-е управление. Импульсы на провода по отдельности – запирание/отпирание; на оба провода одновременно – запирание с блокировкой (отпирание – обычным образом).
стеклоподъёмники Система «комфорт» активизируется при подаче + на красный с белым провод в желтом разъеме под бардачком
МОДЕЛИ ДО 09/1991г.:
Система с отрицательной полярностью моторов
Подъем левого окна: разрезать чёрный провод (плюс при закрывании) и фиолетовый провод.
Подъем правого окна: разрезать чёрный с серым пр-д(плюс при закрывании) и фиолетовый с серым провод.
Для обеспечения также подъема задних стекол необходимо использовать еще один модуль управления, обеспечив раздельное питание устройств
Подъем левого заднего окна: разрезать синий с зелёным провод (плюс при закрывании) и жёлтый с чёрным провод
Подъем правого заднего окна: разрезать синий с зелёным провод (плюс при закрывании) и жёлтый с чёрным провод
заводская сигнализация Находится за бардачком.

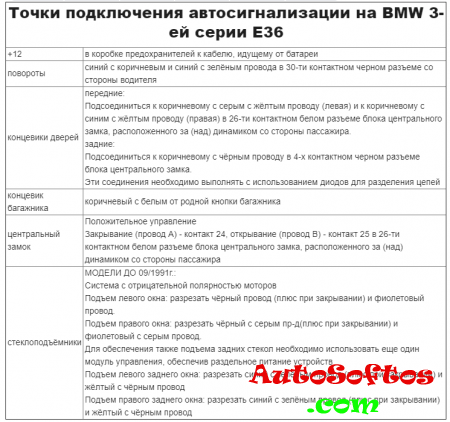

Точки подключения автосигнализации на BMW 3-ей серии Е36




подключение сигнализации e36
