Установка автосигнализации на BMW 525 e60 Автозапуск BMW 5 e60 2005

  • Разместил: klays067;
  • Прочитано: 4 929;
  • Дата: 5-09-2020, 01:53;
  • Сообщить о ошибке

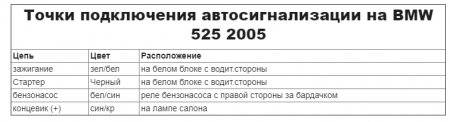

Точки подключения автосигнализации на BMW 525 e60 и подключения Автозапуска BMW 5 e60 2005




Автозапуск BMW 5 e60 2005



Особенность данного автомобиля в том, что в замке зажигания стоят датчики холла вместо контактной группы. Их и будем обманывать. Собственно по этому я пишу эту статью, т.к. собирал все по крупицам, одну схему выложили, но и та немного "не доделана". Видимо информация считается "закрытой".
Основные подключения я сделал на блоке CAS. Там взял питание сигнализации, can-шину, замок зажигания.
Нам понадобится 5 реле (чем компактнее — тем лучше, силовой нагрузки на них нет).

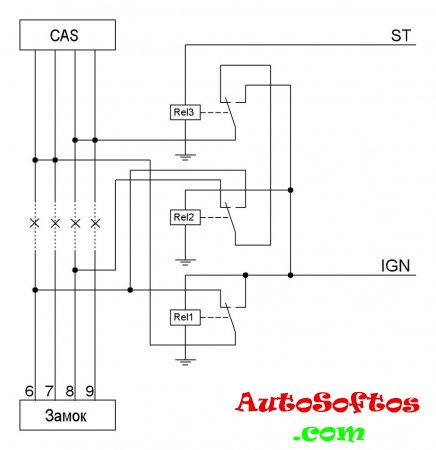

Что касаемо замка зажигания — от него до блока CAS идет шлейф из 14 проводов. Отделяем от него 1, 6, 7, 8 и 9 провод (1 красным цветом, лучше проверить по номерам в разъеме).
1 провод разрезаем и в разрыв подключаем обходчик иммобилайзера.

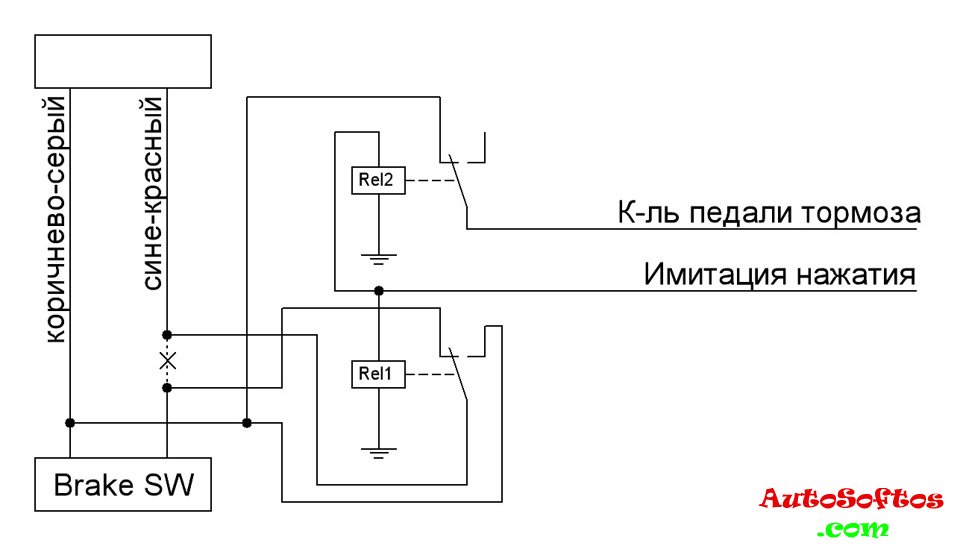

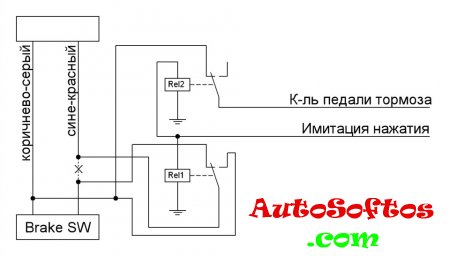

6, 7, 8 и 9 провод разрезаем и делаем все по схеме.

Все остальное — ЦЗ, повороты, концевики, стекла, багажник работает через CAN
Вот так можно установить автозапуск на эту модель BMW, без всяких "доп. модулей", хотя с ними и удобнее.
