Отключение иммобилайзера на «Десятке» ВАЗ-2110

  • Разместил: klays067;
  • Прочитано: 2 272;
  • Дата: 8-09-2018, 00:44;
  • Сообщить о ошибке
Отключение иммобилайзера на «Десятке» ВАЗ-2110


Штатным охранным устройством в «Десятках» ВАЗ-2110 является иммобилайзер АПС. Его полное название – «АПС-4». И в отличие от систем «АПС-6», устанавливаемых на новые модели, «четвертый» блок наделен режимом «Valet». В этом режиме иммобилайзер ведет себя так, будто его нет – он не препятствует старту «с ключа», не считывая при этом код «чипа». В общем, опция будет полезна для старта двигателя автозапуском. Как ее активировать, рассматривается дальше.

Предостережение: ключи придется прописывать!


Прочтите и проанализируйте то, что указано ниже:

1. Задействовать режим Valet на иммобилайзере АПС-4 можно только «красным» обучающим ключом;
2. Отключить режим Valet можно тоже обучающим ключом, а не каким-то еще;
3. Главное, что процедура «отключения» будет совмещена с «прописыванием пользовательских ключей»;
4. Если, отключая режим Valet, пользовательские ключи не прописать, то распознавать их иммобилайзер не будет!

Обычно все заканчивается тем, что сервисный режим успешно отключают, но прописать ключи забывают. И тогда остается пользоваться одним ключом – обучающим. Что плохо.

Отключение иммобилайзера на «Десятке» ВАЗ-2110

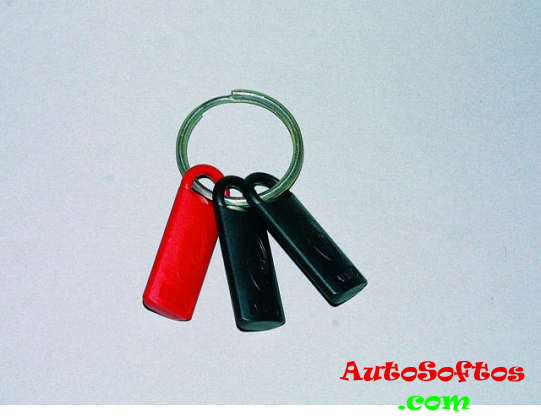

Брелоки «Десятки», красный – обучающий


Примечание: отключать штатную сигнализацию, то есть снимать иммобилайзер с охраны можно только «черным» ключом. Выполните процедуру записи, и пользуйтесь ключами дальше.

Ответьте себе на вопрос, включен ли иммобилайзер в действительности:

1. Нужно отключить зажигание;
2. К сигнализации, то есть к блоку АПС должны поступать сведения о закрытых дверях;
3. Подсветка салона погаснет;
4. Светодиод иммобилайзера будет мигать с частотой 0,4 Гц, но если система еще не активирована, длительность импульсов составит полсекунды.
Если активация была выполнена, можно наблюдать короткие импульсы – их длительность равна 0,1 секунды.
Отключение иммобилайзера на «Десятке» ВАЗ-2110


Если штатная система не активна, она не препятствует работе сигнализации с автозапуском. И тогда установка сервисного режима не имеет смысла.

В некоторые авто семейства ВАЗ-2110 на заводе решили установить импортный контроллер – «MP-7 Bosch». В таком случае управляющая последовательность будет отличаться от «стандартной». Отличия указаны в тексте, и сводятся они к одному-двум шагам. Наберитесь терпения.

Включение и отключение АПС-4


Иммобилайзер, даже если он активирован, не мешает работе любой автосигнализации, которую решили подключить дополнительно. Единственно, что с ним будет невозможен автозапуск. Допускается установка обходчика либо активация режима Valet. Но во втором случае мотор можно завести «болванкой», а в первом потребуется взламывать сигнализацию.
Отключение иммобилайзера на «Десятке» ВАЗ-2110

Модуль обходчика


Процедура отключения


Конечно, тут мы рассматриваем, как включается режим Valet. Задействовать его будет легко:

1. Включают зажигание, не снимая авто с охраны;
2. Диод начинает мигать;
3. «Красный» брелок подносят к считывателю, и выключают зажигание, удерживая брелок;
4. Диод будет гореть непрерывно, последует сигнал зуммера штатной сигнализации;
5. Снимите брелок;
6. Через 3-5 секунд после шага 3 диод начнет мигать прерывисто;
7. В течение 10-ти секунд снова устанавливают брелок на считыватель;
8. От штатной сигнализации последует звуковой сигнал длительностью в секунду, диод станет гореть непрерывно;
9. Брелок убирают, и в течение 10-ти секунд зажигание включают;
10. Зуммер издает короткий сигнал, и зажигание выключают.

Рассмотрена последовательность, позволяющая программно отключить блок АПС. Для контроллера «Bosch MP7» шаг «9» выглядит по-другому.
Отключение иммобилайзера на «Десятке» ВАЗ-2110

ЭБУ MP-7.0


Сейчас будет сказано, как именно.

Представьте, что шаг «9» заменен тремя следующими:

1. Убирают брелок, затем в течение 10-ти секунд включают зажигание;
2. Не дожидаясь звукового сигнала, зажигание выключают через 2 секунды;
3. Следует сигнал зуммера.
Используя эту последовательность, установку режима Valet проводят в тех авто, где применен контроллер ЭБУ MP-7. Машины ВАЗ с этим контроллером – не редкость. Кстати, к семейству 2110 утверждение почти не относится: в «Десятку» чаще устанавливали отечественный блок ЭБУ.

Все последовательности, приведенные выше, будут бесполезны для блоков АПС-6. Изготовить и подключить новый модуль в компании ВАЗ додумались, когда стали выпускать «Шевроле-Ниву». Затем «6-й блок» перешел в другие авто, которые выпускались после 2003 года. И значит, на семейство ВАЗ-2110 предостережение не распространяется.

Как вернуть все обратно


Допустим, режим Valet нужно выключить. Тогда понадобится взять обучающий брелок, а заодно надо захватить брелоки, используемые для снятия с охраны. Действия проводят в последовательности:

1. Включают зажигание, к считывателю подносят обучающий брелок;
2. Удерживая брелок на месте, зажигание выключают;
3. Штатный зуммер должен издать сигнал, после которого брелок убирают;
4. Через 3-5 секунд после «шага 2» диод начинает мигать;
5. Когда диод мигает, к считывателю подносят «черный» брелок;
6. Зуммер штатной сигнализации сработает снова;
7. После шага «6» обучайте следующий брелок;
8. Пока диод мигает, к считывателю подносят «красный» брелок;
9. Диод начнет гореть ровным светом;
10. Нужно сразу включить зажигание;
11. Для ЭБУ MP-7 зажигание выключают через 1-2 секунды;
12. Для контроллеров, отличных от MP-7, зажигание выключают после звукового сигнала;
13. Ждут не менее 10-ти секунд.

Установка, то есть включение охранного режима было выполнено полностью. Но, не спешите.

Отключение иммобилайзера на «Десятке» ВАЗ-2110

Блок АПС соединен с ЭБУ


Для любой автосигнализации, где используется односторонний код, характерно такое явление, как потеря синхронности работы элементов (блоков). Когда речь идет об иммобилазере ВАЗ, имеется в виду вот что: теряют синхронизацию блоки ЭБУ и АПС.

Выполним процедуру ресинхронизации:

1. Открывают дверь, отключают охрану «черным» брелоком;
2. Включают зажигание;
3. Если диод мигает с частотой 1 Герц, нужно выключить зажигание и подождать 15 секунд.
После завершения шага «3» система готова к работе. Вообще же синхронизация теряется, когда прописывают брелоки. Но еще так получится, если отсоединить, а затем снова подключить шнур 28 (линия «K»).

Замечание: не пытайтесь прописывать брелок, используемый в другом автомобиле LADA! Нужны «штатные» брелоки либо новые.

Советы по установке обходчика


Чтобы наделить двигатель «Десятки» возможностью автозапуска, можно установить обходчик. Проблема в том, что считыватель кода в автомобилях ВАЗ-2110 не является стандартным. Отсюда следует вывод:

1. Покупной обходчик включают в разрыв петли считывателя. Другой вариант исключается.
2. Добавочную антенну можно изготовить своими руками. Она должна соответствовать той антенне, которая установлена в считывателе ВАЗ (410 мкГн, 25 Ом).

Рассмотрим, как подключить обходчик, купленный в магазине:
Отключение иммобилайзера на «Десятке» ВАЗ-2110

Включение в разрыв штанной петли


Черный провод, показанный на схеме, идет к управляющему выходу сигнализации.

Обычно приобретают устройство, не совместимое с включением в разрыв штатной петли. Комментарии здесь излишни. Допускают и ошибки при установке: в обходчике BP-5 используют клеммник XS4 вместо XS3 и т.д.

Перенос антенны на замок


Штатный считыватель, установленный на консоли Лады 2110, можно легко перенести на замок зажигания. Диод при этом не меняют, а вот антенну приходится переделывать:
Отключение иммобилайзера на «Десятке» ВАЗ-2110

Катушка антенны для считывателя


Самодельная катушка должна содержать 110-120 витков. Ее закрепляют под крышкой замка и подключают вместо штатной антенны.

Возможно, самодельное устройство не будет работать сразу. Отматывайте витки по 10-20 единиц и ищите оптимальное их число. Самодельная антенна, в отличие от «фабричной», будет полностью совместима с теми антеннами, которые поставляют с обходчиком. Значит, подключение автосигнализации будет выглядеть проще – разрыв штатной проводки делать не придется.
