Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


Что требуется:
1. K-line адаптер. (я использовал BM9213 от Мастеркит)
2. Паяльные принадлежности (олово, канифоль, …)
3. Провода, тумблер, резистор 3,6 КОм (можно до 5 КОм использовать)
4. Штекеры для подключения к контактам ЭБУ (использовал от материнской платы ПК)
5. Разъем папа-мама к аккумулятору
6. Аккумулятор на 12В ()
7. "Прямые руки", желательно чтоб росли из нужного места… :-)

В цепь подачи управляющего напряжения в режиме Январь 7.2 можно установить токоограничительный резистор, который может быть любого типа номиналом 1 — 5,1 Ком.
Все разбирали ПК, или хотя бы заглядываль внутрь… Там с помощью спец.разъемов подключены тумблеры вкл\выкл питания, сетодиоды на передней панели, динамик (у кого выносной). Вот такие как раз разъемчики идеально подходят для подключения к ЭБУ

Аккумулятор служит для подачи стабильного автономного напряжения (мало-ли, что с напругой от сети 220В случится в режиме программирования, если использовать преобразователь 220-12В… туфь-тьфу-тьфу…) Перестраховка никогда не была лишней!

На ПК обязательно использовать бесперебойник!

Поехали

1. Так выглядит к-лайн адаптер BM9213. На фото сверху вниз контакты: -12В, l-line, k-line, +12B. Используются только 1,3,4 контакты адаптера. L-line не нужна…
Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


2. Подключаемся по этой схеме.
Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


3. Нарисовал в Visio принципиальную схемку для подключения к Январь 7.2. Думаю, так нагляднее будет.

Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


4. А вот схемка с иллюстрациями.

Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


5. ЭБУ обернул антискрипом, чтоб … сами догадаетесь…

Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


6. Красными проводами подается + 12В от акумулятора. Черным проводом — минус. Белым проводом — к-линия. Оранжевам — через резистор на тумблер +12В (иммитация включения\выключения зажигания)

Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


7. Аккумуляторная сборка. Включено впараллель для увеличения емкости АБ. Одна АБ 7 А*ч. А вместе 14А*ч и 12В. Можно обойтись и одним аккумулятором вполне. Это лишь моя прихоть… Выводы + и — оконечил штекером от блока питания ПК (питание винчестера IDE или CD-ROM), слегка приплюснул, чтоб вошли…

Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


8. Само устройство для сопряжения состыковки ЭБУ, АБ и К-лайн адаптера. Белый разъем взял от блока питания ПК, он совсем там не нужен был.

Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


9. Устройство в сборе и в режиме "зажигание выключено". Сейчас начнем программирование.

Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


Отключение иммобилайзера (ИММО)

Что требуется:
1. Сам блок Январь 7.2, снятый с авто.
2. ПК естественно
3. Устройство для программирования (уже описал)
4. программа Chiploader 1.97.7 (или Combiloader 2.18)
5. Прямые руки — в прямом смысле! (Чтоб вставлять в нужные контакты ЭБУ и нажимать на нужные кнопки ПК)

Приступим

1. Качаем софт .]ChipLoader 1.97.7 [RUS].
2. Запускаем установленный софт. Коннектим в нужный com-порт. Процесс будет таким: пошагово на рисунке расписано.
Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.

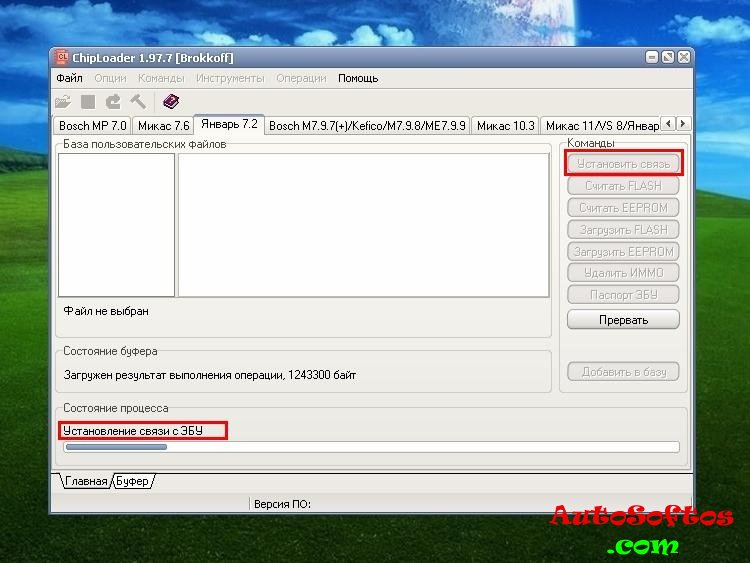

3. Устанавливаем связь.
Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.

4. Связь успешно установлена!
Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.

5. Считываем Flash (на всякий случай…)
Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.

6. Считываем Epprom.
Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.

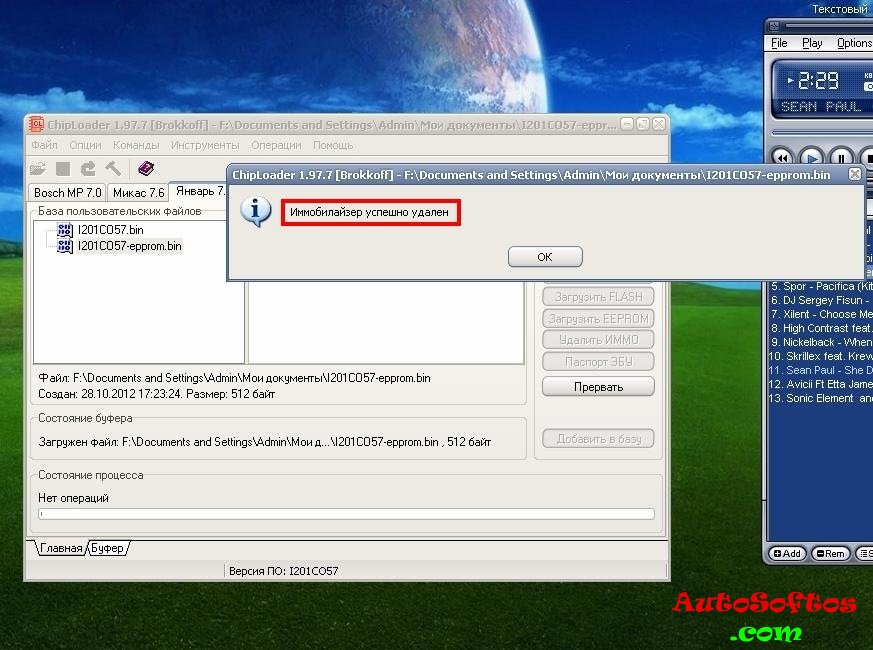

7. Нажимаем "Удалить ИММО". И радуемся. "Имммобилайзер успешно удален". Закрываем программу (Выход). Имитируем тумблером выключение зажигания. Отключаем аккумулятор, адаптер, контакты от ЭБУ.
Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


Перед установкой в авто нужно решить, что физически делать с иммобилайзером АПС.6:

Варианты:
1. Выдернуть колодку из ИММО. Выкинуть ИММО. Тогда перемычку в 9,18 контакты колодки.
2. Оставить колодку в ИММО. Тогда нужно обрезать пару проводов 9,18 и соединить их между собой, тем самым восстановив к-линию (для диагностики).
3. В разъеме к иммобилайзеру вставляем перемычку на 9 и 18 контакты. Они на колодке не подписаны, поэтому смотрим на фото.
Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО.


Как активировать иммобилайзер на Калине
• Заправить 10 литров бензина, чтобы не путаться в писках.
• Собрать черный ключ.
• Закрыть двери.
• Включить КРАСНЫМ зажигание
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка
• Выключить зажигание КЛЮЧ В ЗАМКЕ
• 1 писк
• Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Обязательно дождаться бибикалки — засада в этом месте)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.
