Избавляемся от иммобилайзера в Ладе-2114

  • Разместил: klays067;
  • Прочитано: 2 393;
  • Дата: 5-09-2018, 22:14;
  • Сообщить о ошибке
Избавляемся от иммобилайзера в Ладе-2114


Подключив новую сигнализацию, часто сталкиваются с одной проблемой – не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы. В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три клеммы: стартер, питание, зажигание. Запутаться тут сложно, но мотор может включаться и глохнуть через 5 секунд. В действительности так работает штатная защита. Как с ней поступить, рассматривается дальше.

Ищем «виновника» всех проблем


Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:
Избавляемся от иммобилайзера в Ладе-2114


Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:

1. К сигнализации подключают обходчик иммобилайзера, а внутрь корпуса обходчика помещают чип-ключ;
2. Хороший вариант – установка бесключевых обходчиков, только в авто семейства 2114 нет CAN-шины, и подключаться «по цифре» некуда;
3. Еще можно перевести иммобилайзер в режим сервиса, но в модулях АПС-6, в отличие от АПС-4, эта возможность заблокирована;
4. Наконец, от штатной защиты можно избавиться полностью, но для этого потребуется обнулить EEPROM ЭБУ.

Вообще EEPROM – это «запоминающее устройство», а ЭБУ – контроллер двигателя. Получается, работать придется с блоком контроллера, а сам иммобилайзер останется в прежнем виде.

Манипуляции с контроллером ЭБУ


Блок контроллера ВАЗ-2114 может принадлежать к следующему семейству – Январь 5.1.X или ИТЕЛМА 5.1. Цифровое обозначение, нанесенное на этикетку, в данном случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последними двумя цифрами будет «пробел» или число «70», значит, установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае производится с разбором блока, но без пайки. А в первом случае не придется даже открывать крышку блока.

Обнуление EEPROM в контроллере BOSCH

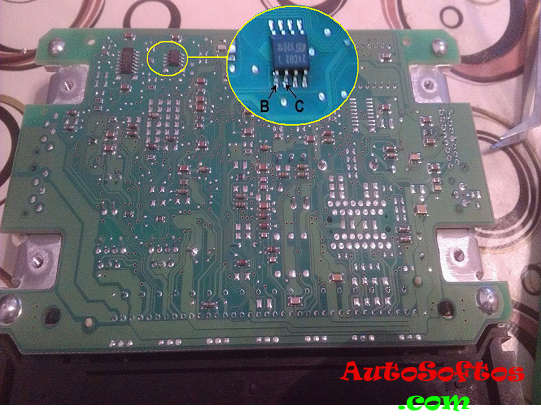

Давайте посмотрим, как выглядит плата контроллера снизу:
Избавляемся от иммобилайзера в Ладе-2114

Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.

Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:
Избавляемся от иммобилайзера в Ладе-2114

Программатор для EEPROM 24C02


Устройство подключают к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Конечно, «массу» надо тоже взять с этого разъема. Максимальный ток, потребляемый ЭБУ, в любом случае не превысит 0,5 А.

Теперь рассмотрим порядок действий, позволяющих блоку ЭБУ «забыть» о существовании иммобилайзера:

1. На 18-й и 27-й контакты блока подают напряжение питания (12 Вольт);
2. Общий провод, то есть «массу» подключают к 19-му контакту;
3. Ждут 10 секунд;
4. Подключают контакт B программатора к отводу 5;
5. Подключают контакт C программатора к отводу 6;
6. В интерфейсе программы Combiset выбирают пункт «Очистить EEPROM», жмут кнопку «Установить»;
7. Ожидают несколько минут.

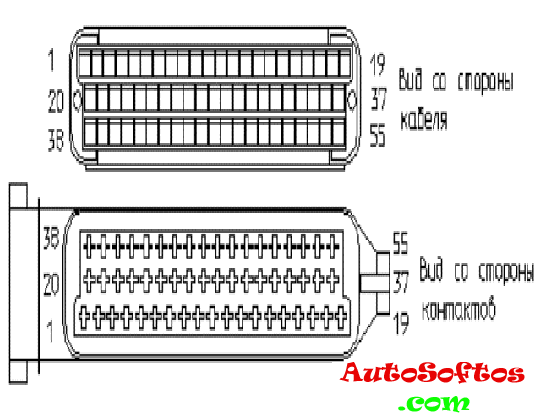

Распайка главного разъема ЭБУ выглядит так:
Избавляемся от иммобилайзера в Ладе-2114

Блок ЭБУ, 55 контактов


Приложение Combiset нужно скачивать с официального сайта (almisoft.ru). Подходит даже Demo-версия, доступная в разделе Download.

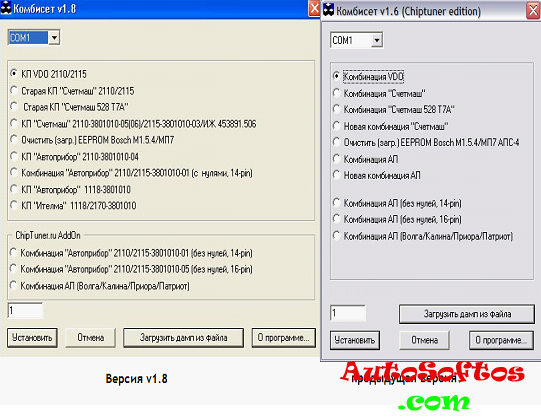

В самой программе надо правильно установить номер COM-порта, который будет использоваться. Ниже показан порт COM-1, но это – не единственный вариант.

Избавляемся от иммобилайзера в Ладе-2114

Интерфейс программы Combiset


Как «отвязывают» контроллеры «Январь»

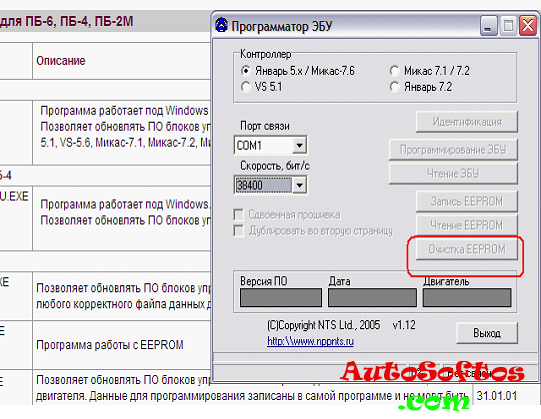

Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:
Избавляемся от иммобилайзера в Ладе-2114

Процедура стирания занимает несколько минут.

Общий совет для всех

Сам блок, о котором говорилось выше и который нужно «отвязывать» от иммобилайзера, находится всегда в одном месте – под крышкой тоннеля справа:
Избавляемся от иммобилайзера в Ладе-2114


Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:

1. С АКБ снимают клемму «минус»;
2. Откручивают фиксирующий болт и вынимают фиксатор вместе с блоком;
3. Отсоединяют разъем.
В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.

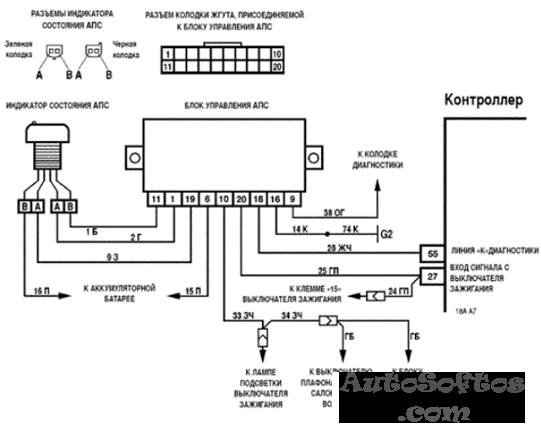

Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:

1. От клемм 9 и 18 провода отрезают;
2. Полученные отводы, идущие со стороны шлейфа, соединяют.

Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:

1. Вежливая подсветка;
2. Управление задними фарами ПТФ;
3. Управление стеклоподъемниками.
Как видим, на иммобилайзер в современных автомобилях ВАЗ возложено много функций. А отключают его с одной целью – чтобы задействовать сигнализацию с автозапуском.
Избавляемся от иммобилайзера в Ладе-2114

Двухрядный разъем штатного иммобилайзера


Модуль обхода иммобилайзера в любом автомобиле ВАЗ хорошо работает в одном случае – когда он включен в разрыв контура антенны. Но не все модули, выпускаемые фабрично, на такой вариант подключения рассчитаны в принципе.

Замечания по безопасности


Штатное устройство, такое как АПС, обеспечивает наилучший уровень защиты. А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Она не обменивается данными с ЭБУ и не препятствует старту двигателя. В то же время, при установке сигнализации с автозапуском всегда реализуется блокировка. Два шнура, идущие к основному блоку, включают в разрыв стартерного кабеля. И пока не выключена охрана, завести двигатель нельзя.

Избавляемся от иммобилайзера в Ладе-2114

Типовая схема подключения сигналки


Вся проводка, соединенная с замком зажигания, пропускает значительный ток. Но проводя монтаж своими руками, не всегда обеспечивают хорошее качество соединений. В общем, подключать автозапуск лучше доверить опытному электрику. Желаем успеха.

Вежливая подсветка и концевики дверей

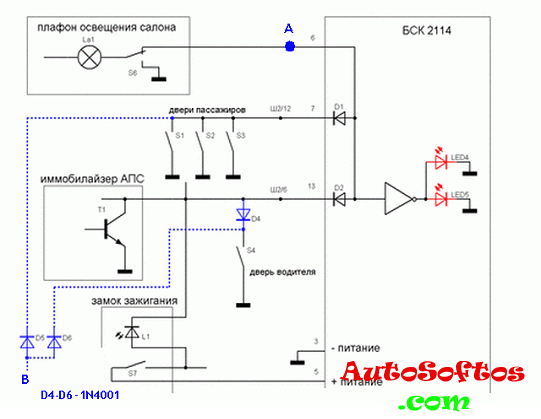

Любую сигнализацию или охранную систему всегда снабжают входом, соединяемым с концевиками дверей. В машинах ВАЗ контрольный провод можно подключить к одной точке (A). Диоды при этом не используются:

Избавляемся от иммобилайзера в Ладе-2114

Схема подключения контроля дверей


Обязательно проводят настройку: задержка опроса концевиков должна составлять 20-30 секунд. Если этого не сделать, при включении охраны будут происходить ложные срабатывания. Причиной является работа блока АПС, который не гасит плафон после закрытия двери водителя. Опция, о которой идет речь, называется «вежливая подсветка».

Существуют даже современные сигнализации, не позволяющие включать задержку опроса датчиков. Решить проблему поможет установка диодов.

По идее, выводы 7 и 13 БСК – это и есть точки подключения, которые надо развязать двумя диодами. Но как показывает практика, лучше реализовать схему с тремя дополнительными диодами (см. рис.). Сигнализацию подключают к точке B, а установка задержки опроса в данном случае не требуется. Желаем удачи.
