Январь-7.2+ Подключение к разъему ЭБУ

  • Разместил: klays067;
  • Прочитано: 140;
  • Дата: 24-11-2019, 22:50;
  • Сообщить о ошибке


ЭБУ поддерживает следующие режимы программирования:
Установить связь
Считать / Записать FLASH

Внимание! Все режимы программирования должны выполняться с блоком управления, который переведен в режим программирования, исключение составляет режим "Установить связь", который предназначен для перевода блока из режима диагностики в режим перепрограммирования.

размер файла прошивок FLASH памяти Январь-7.2+ - 576 Кб (589824 байт).

Следует понимать, что название ЭБУ Январь-7.2+ является условным и введено исключительно для различия ЭБУ между собой, т.к. для их чтения-записи используются разные методы. Внутри ЭБУ Январь-7.2 установлен процессор с внешний флеш памятью, а в ЭБУ Январь-7.2+ установлен процессор ST10 с внутренней FLASH памятью.

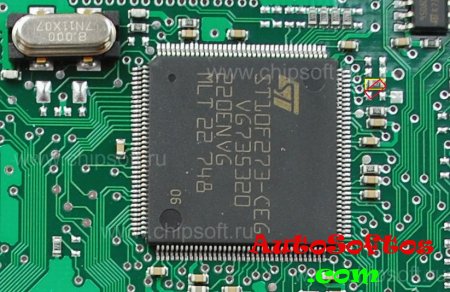

Перевод блока управления в режим перепрограммирования выполняется переподключением резистора путем перепайки, который подключен к 105 ноге процессора ST10 на 104 вывод процессора (на фото ниже, резистор, обведенный желтым прямоугольником, поставить на место красного прямоугольника). Удобнее всего это желательно сделать с помощью термовоздушной паяльной станцией и иголки. После выполнения процедуры чтения-записи FLASH необходимо резистор востановить на место.

Подключение к разъему ЭБУ

51,53 - Масса

71 - К-Line

13 - Включение зажигания (+12В)

12 - Неотключаемое напряжение питание (+12В)

44,63 - Питание главного реле (+12В)

Если вы пользуетесь программатором ПБД-2 то для перевода его в режим программирования нужно установить переключатель на 81 контактном разъеме в положение "0", а также произвести действия с резистором, описанные выше.
