Установка автосигнализации на Audi A4

  • Разместил: klays067;
  • Прочитано: 615;
  • Дата: 4-10-2020, 00:45;
  • Сообщить о ошибке

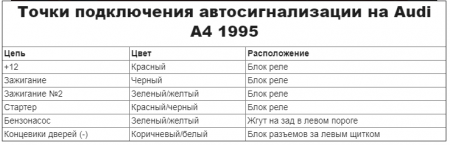

Точки подключения автосигнализации на Audi A4 1995



Точки подключения автосигнализации на Audi A4 1996


Жгут проводов замка зажигания:
12В постоянное - красный
стартер - красный/чёрный
зажигание - чёрный

габариты (+) - чёрный/серый (левые) и чёрный/красный (правые) в 8-штырьковом разъеме в педальном отсеке со стороны водителя

блокировка дверей (постановка на охрану) (-) - красный\коричневый
разблокировка дверей (снятие с охраны) (-) - серый\белый
Разблокирование требует двух импульсов в течение трех секунд: первый отключает заводскую сигнализацию, второй — разблокирует двери.

стоп-сигнал (+) - красный\черный у переключателя

стоп-сигнал аварийный (-) - коричневый\белый за центральной консолью

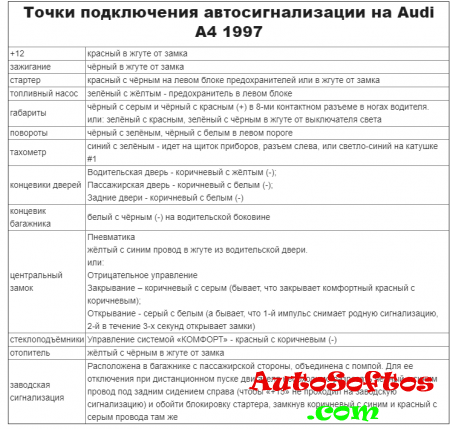

Точки подключения автосигнализации на Audi A4 1997.

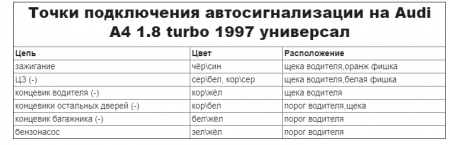

Точки подключения автосигнализации на Audi A4 1.8 turbo 1997 универсал



Точки подключения автосигнализации на Audi A4 1997


Блок реле:
+12В - клемма 30
зажигание - клемма 75Х

коричневый разъём за боковой панелью у ног водителя:

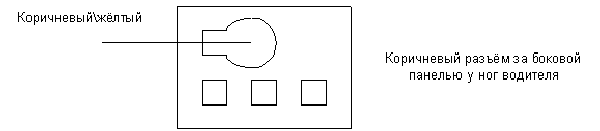

двери (-) - коричневый/жёлтый (рисунок ниже)

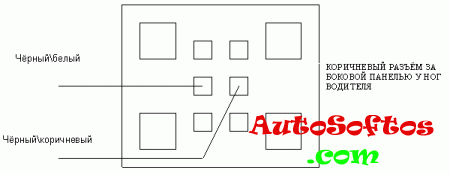

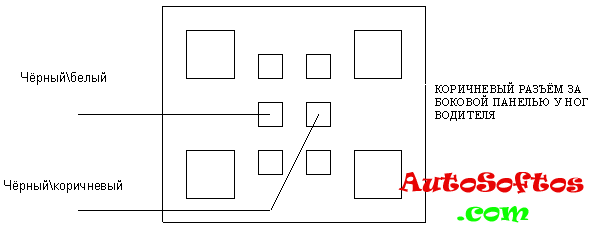

повороты (+) - черный/белый и черный/коричневый (рисунок ниже)

фиолетовый разъём за блоком реле у ног водителя:

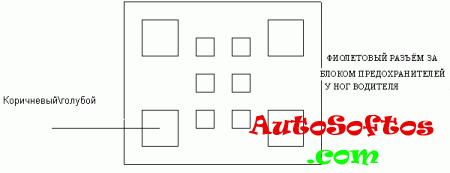

багажник (-) - коричневый/голубой (рисунок ниже)

блокировка дверей (постановка на охрану) (-) - коричневый/серый
разблокировка дверей (снятие с охраны) (-) - серый/белый

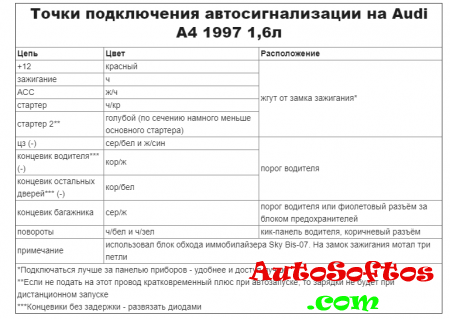

Точки подключения автосигнализации на Audi A4 1997 1,6л

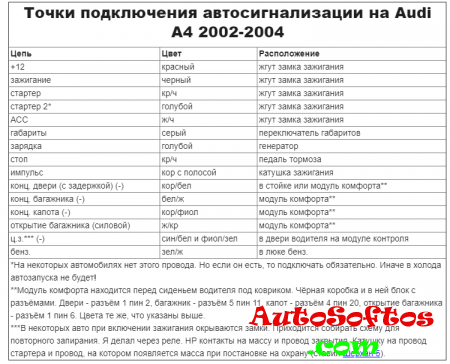

Точки подключения автосигнализации на Audi A4 2002-2004



Точки подключения автосигнализации на Audi A4 quattro 2000 года со штатной системой сигнализации
