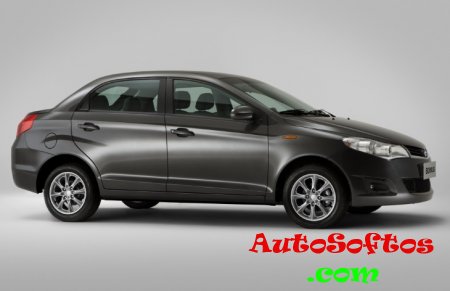

Установка автосигнализации на Chery Bonus

  • Разместил: klays067;
  • Прочитано: 347;
  • Дата: 22-10-2020, 02:22;
  • Сообщить о ошибке


Точки подключения автосигнализации на Chery Bonus 2


Замок зажигания:
Зажигание 1 – фиолетовый
Зажигание 2 – зелёный
АСС – оранжевый
Стартер – тонкий зелёный

Вертикальный разъём в водительской кик панели:
Центральный замок (-): голубой/красный – закрывание, розовый – открывание.
В этом же разъёме оранжевый – концевик водительской двери.

Остальные двери в водительском пороге – чёрный /белый, зелёный и салатовый тонкие. Всё делать через диоды в разрыв!!!

Водительский порог:
Багажник – тонкий жёлтый
Поворотники – розовый/чёрный и синий/белый

Ручник – коричневый в жгуте панели приборов.

Контроль двигателя (генератор) – провод на генераторе (там всего один провод и он легко доступен).

Иммо есть! Обходчик можно либо в разрыв (но оболочка штатного очень толстая и вскрывать не удобно) либо внешней петлей.


Точки подключения автосигнализации на Chery Bonus 3 2014



Порог водителя:
задняя левая дверь (-) - салатовый/красный
задняя правая дверь (-) - салатовый/чёрный
багажник (-) - синий/жёлтый
открытие багажника (силовой, +) - зелёный/жёлтый

Блок салона под рулем слева:
передние двери (-) - два серых/чёрных провода рядом в синем разъёме
аварийка (+) - зелёный и красный в нижнем левом разъёме

центральный замок (-) - из двери водителя синий/жёлтый (отпирание) и зелёный/жёлтый (запирание)

Тормоз (+) - красный/черный на разъёме педали

Контроль двигателя (+) - генератор, там один провод прикручен.

Замок зажигания обычный. Провода все красные/белые, поэтому не записывал.

Иммобилайзер есть.
