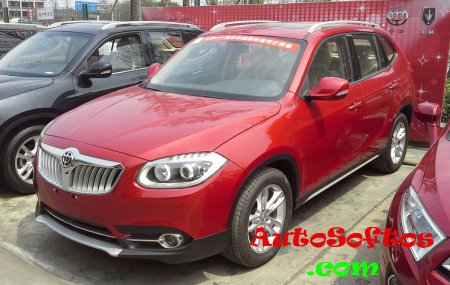

Установка сигнализации на Brilliance V5

  • Разместил: klays067;
  • Прочитано: 321;
  • Дата: 14-10-2020, 13:47;
  • Сообщить о ошибке


Точки подключения автосигнализации на Brilliance V5 2014


Замок зажигания:
+12 - красный/белый
Зажигание 1 - синий/красный
Зажигание 2 - белый/красный
Стартер - чёрный/красный

Повороты (+):
2 синих рядом в маленьком сером разъеме сбоку.

Большой разъем:
Закрытие центрального замка (-) - зелёный/желтый
Открытие центрального замка (-) - желтый/зелёный
Открытие багажника (-) - красный/зелёный

Средний разъем:
Концевики дверей (-).
Зелёный/черный - правый передний
Оранжевый/черный - задний левый
Серый/черный - задний правый
Фиолетовый/черный - передний левый
Развязать через 8 диодов.

Блок электроники стоит под сиденьем водителя. Для лучшего монтажа лучше его снять. За одно появится доступ к ручнику.

Точки подключения автосигнализации на Brilliance V5 2015, МКПП
Устанавливал Starline A91.


Замок зажигания:
+12 - красный/белый
Зажигание 1 - синий/красный
Зажигание 2 - белый/красный
Стартер - чёрный/красный

Порог водителя:
правый передний концевик (-) - зелёный/черный
задний правый концевик (-) - серый/черный
передний левый концевик (-) - фиолетовый/черный
повороты (+) - 2 синих

концевик левый задний (-) - оранжевый/чёрный из жгута задней левой двери
концевик багажника (-) - голубой/чёрный в жгуте левого заднего порога


Каждый концевик через 2 диода. Может можно и через 1, не стал проверять.

ручник (-) - белый/красный в жгуте от ручника вдоль центральной консоли (затем жгут поднимается вверх, там его и отловил). Для доступа снять левую накладку консоли (снимается легко). Ручник через диод подключал.

зарядка (+) - белый на генераторе

Для обхода штатного иммобилайзера использовал модуль обхода Starline BP-03.
