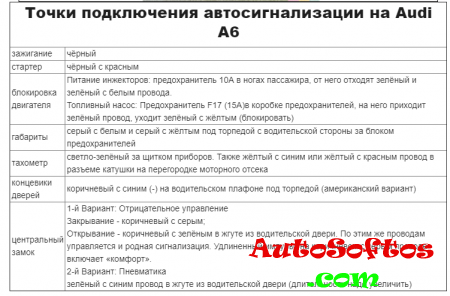

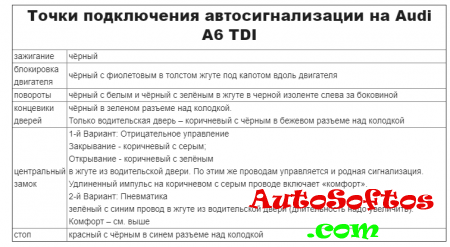

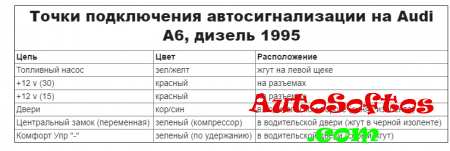

12В постоянное - красный, провод к блоку реле
зажигание - черный\жёлтый, провод к блоку реле

багажник - белый\жёлтый, разъём за блоком реле
двери - См.схему. Светло коричневый разъём в коробке за боковой панелью у ног водителя

повороты - черный\белый и черный\зелёный, разъём за боковой панелью у ног водителя
Коричневый разъём в коробке за боковой панелью у ног водителя:
блокировка дверей (постановка на охрану) (-) - зелёный\голубой
разблокировка дверей (снятие с охраны) (-) - коричневый\жёлтый

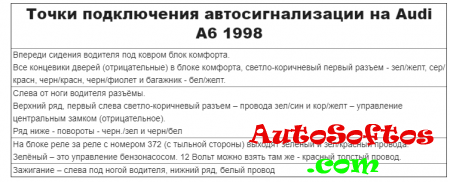

Почти все подключения можно сделать в блоке комфорта, расположенном под ковром впереди сиденья водителя.

Концевик багажника (-) - белый/жёлтый в коричневом разъёме
Концевик дверей (-), с задержкой - коричневый/белый в первом чёрном разъёме (отдельный от всех разъём).
Повороты (+) - чёрный/зелёный, там же, где и концевик дверей
Открывание багажника (+), силовой - жёлтый/красный в чёрном разъёме, который расположен сразу после разъёма с концевиком дверей
Концевик капота (-) - серый/красный в чёрном разъёме, где меньше всего контактов
Тормоз (+) - красный/чёрный в голубом разъёме слева в ногах водителя

Управление центральным замком без комфорта и постановки родной сигнализации в охрану (-) - зелёный/белый (закрыть) и синий/белый (открыть) в жгуте из двери водителя.

Управление центральным замком с постановкой в охрану штатной охранной системы и её снятием (-) - синий/зелёный (закрыть, при увеличении импульса - комфорт), коричневый/жёлтый (открыть, первый импульс - открытие водительской двери, второй - остальных дверей) на блоке комфорта. При таком способе управления цз при автозапуске срабатывает штатная охранка.

Чтобы это исключить, можно замкнуть концевик капота на массу (тогда штатная сига вообще не будет вставать в охрану). Можно на время автозапуска разрезать провод управления клаксоном сиги (расположен в правом крыле в багажнике) - чёрный/жёлтый толстый провод в разъёме, где провод открывания багажника, и провод управления поворотами (черный/зелёный, куда цеплялись сигналкой).

Клаксон штатной сигнализации начинает срабатывать сразу при включении зажигания и работает минуту. Аварийка работает на всём протяжении, пока включено зажигание и ещё продолжает мигать 2 минуты после выключения зажигания.

Силовые цепи на замке зажигания.
+ 12 - красный
зажигание - чёрный
зажигание 2 - жёлтый/чёрный
стартер - красный/чёрный

Для обхода штатного иммобилайзера использовал обходчик SKY BIS-07. На замок 4 петли.



CAN: жгут из водительской двери: оранжевый/зелёный (CAN-H), оранжевый/коричневый (CAN-L)
+12: на блоке предохранителей на шпильку клеммой-вилкой.
GND: болт под левой кик-панелью.

Запуск-остановка (-) - на кнопке старт/стоп: синий, черный/красный, черный (подавать массу на три провода через диодную развязку).
Имитация нажатия педали тормоза - красный/черный и красный/фиолетовый замкнуть между собой, или подать + на красный/черный (все это на лягушке педали).

После отработки турботаймера или автозапуска (через 5-7 секунд) подать импульс 3 сек. на кнопку старт/стоп для складывания магнитолы.

Для обхода штатного иммобилайзера - 10 витков на аварийном "слоте" слева от дисковой части мультимедийки. Чтобы до него добраться, отщелкиваем панель климата (на защелках), под ней болтик, после выкручивания которого тащим на себя дисковый механизм.

Чтобы проложить жгут под капот, сдергиваем "горловину" стеклоомывайки, откручиваем крышку релейной коробки, там откручиваем гайку и отодвигаем коробку - за ней подходящее отверстие, уплотненное резиной.
