Установка автосигнализации на Chery Indis

  • Разместил: klays067;
  • Прочитано: 633;
  • Дата: 22-10-2020, 03:20;
  • Сообщить о ошибке


Точки подключения автосигнализации на Chery Indis 2012


Жгут замка зажигания:
+12 - красный
ACC - красный/синий
Зажигание - розовый
Зажигание 2 - красный/белый
Стартер - жёлтый/чёрный

Жгут, уходящий под капот, белый разъём:
Концевик капота (-) - белый/чёрный
Штатная сирена (+) - оранжевый

Порог водителя:
Дверь водителя (-) - белый
Дверь пассажира (-) - белый
Повороты (+) - синий и оранжевый
Ручник (-) - коричневый/жёлтый
Стоп (+) - жёлтый
Бензонасос (+) - коричневый/белый (их там три одинаковых)

Управление центральным замком по силовым проводам привода водительской двери (разрыв):
закрыть - синий, открыть - белый в жгуте из водительской двери

Разбирайте аккуратно данный автомобиль!!!

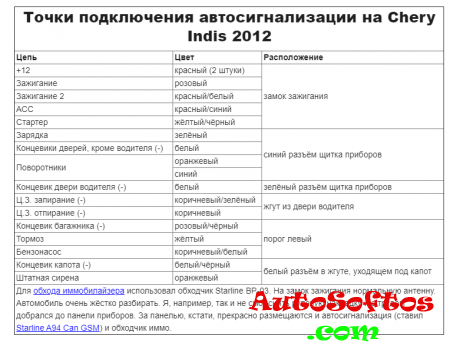

Точки подключения автосигнализации на Chery Indis 2012
