Установка сигнализации на Chevrolet Tahoe

  • Разместил: klays067;
  • Прочитано: 652;
  • Дата: 25-11-2020, 23:48;
  • Сообщить о ошибке

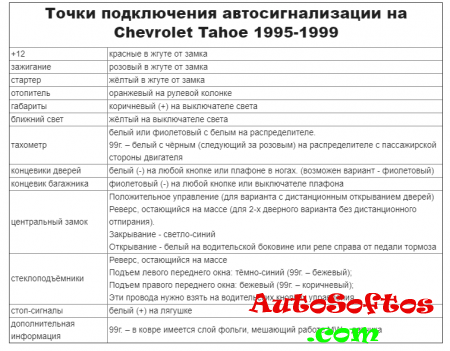

Точки подключения автосигнализации на Chevrolet Tahoe 1995-1999.



Точки подключения автосигнализации на Chevrolet Tahoe 2004-2006


Замок зажигания:
+12 - красный
Зажигание 1 - розовый
Зажигание 2 - белый (оба зажигания подавать ОБЯЗАТЕЛЬНО НЕ ПРОПАДАЮЩИЕ, иначе возможно повреждение трансмиссии и чек на панели)
Стартер - жёлтый
Печка (АСС_2) - оранжевый
АСС_1 - коричневый (можно не подключать)

Обход иммобилайзера через ВР-03 с петлёй из комплекта на рамку замка зажигания.

Центральный замок без постановки на штатку - впайка на кнопки в кнопочной станции в водительской двери, управление +5 Вольт, можно взять в ней же и коммутироваться через контакты реле.

Дверь водителя (-) - серый/чёрный на кнопочной станции в водительской двери
Передняя правая дверь (-) - в передней правой двери на кнопочной станции чёрный/белый

Блок BCM под рулевой колонкой, на заднем разъёме:
Концевик багажника (-) - фиолетовый/чёрный
Задняя левая дверь (-) - голубой/чёрный
Задняя правая дверь (-) - салатовый/чёрный

Для отключения магнитолы после автоматического и дистанционного запуска подать массу на любой концевик двери.

Тормоз - белый на педали тормоза

Тахометр - белый на панели приборов

Аварийка (-) - потенциалом белый провод на кнопке аварийки на руле

А вообще эту машину умеет заводить без ключа Fortin Evo-ALL. Он же выступает CAN модулем, хорошо решая все вопросы по установке сам.
Запаситесь головкой на 7мм и головкой Е5 на внутренний torx.
