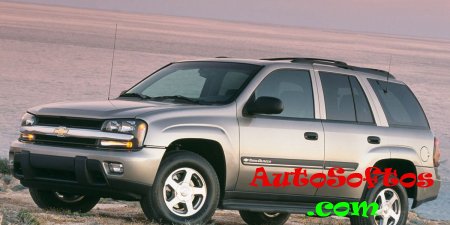

Установка сигнализации на Chevrolet Trailblazer

  • Разместил: klays067;
  • Прочитано: 586;
  • Дата: 26-11-2020, 19:02;
  • Сообщить о ошибке


Точки подключения автосигнализации на Trailblazer GMC Envoy 2002


Замок зажигания:
12 вольт – красный
зажигание – розовый
зажигание № 2 – белый
стартер – желтый
клаксон (-) – черный
круиз-контроль – оранжевый

Парковочные огни (+) – коричневый, рулевая колонка
Концевики дверей (-) – серый/черный под приборным щитком
Освещение салона (-) – синий/белый под задним левым сидением
Люк – бежевый/серый, задняя дверь
Запирание дверей сила – серый, в обеих передних дверях
Отпирание дверей сила – бежевый, в обеих передних дверях
Снятие с охраны (-) – светлый зеленый, дверь водителя
Тахометр – белый, ЕСМ со стороны пассажира
Тормоза – белый на панели контроля состояния приборов

Цвета аудиосистемы
+ 12 В постоянного тока – оранжевый
Диммер – коричневый/белый
Земля – черный
Левый фронтальный (+) – бежевый
Левый фронтальный (-) – серый
Правый фронтальный (+) – светлый серый
Правый фронтальный (-) – темный серый
Левый тыловой (+) – коричневый
Левый тыловой (-) – желтый
Правый тыловой (+) – темный синий
Правый тыловой (-) – светлый синий
Шина – оранжевый (не использовать!)

Точки подключения автосигнализации на Chevrolet Trailblazer 2006


Иммобилайзер системы PK3+ (не путать с PassLock I и II) обходится обычным обходчиком (ключ в обходчик). Все известные ранее методы обхода без ключа сняты с производства.

Устанавливали А93 (поэтому схему замка зажигания пишу именно для Старлайн).

Замок:
+12 – красный
АСС (пропадает при ST) – коричневый
IGN1 (не пропадает) – розовый
IGN2 (не пропадает, подает через реле от красного с белым, управление реле с тонкого желтого на модуль запуска) – белый
IGN3 (пропадает при ST, если не подключать - ошибка по ABS) – оранжевый
Черный/желтый провод стартера не подключать!

Аварийка (-20мА) – на реле поворотников
Тахометр – белый, приборка
Центральный замок – впаиваем в блок кнопок

Двери:
передняя левая – серый/черный в двери водителя, туда же доп.канал - имульс 1с через 1с после остановки (выключение магнитолы)
передняя правая – черный/белый в двери пассажира
задняя левая – голубой/черный (задний левый порог)
задняя правая – салатовый/черный (задний правый порог)

Концевик багажника и стекла живет в задней двери. Клиенту было не принципиально, поэтому не тащили.

Тормоз – на лягушке двойной белый.
