Установка автосигнализации на Chrysler Town

  • Разместил: klays067;
  • Прочитано: 569;
  • Дата: 6-12-2020, 22:25;
  • Сообщить о ошибке

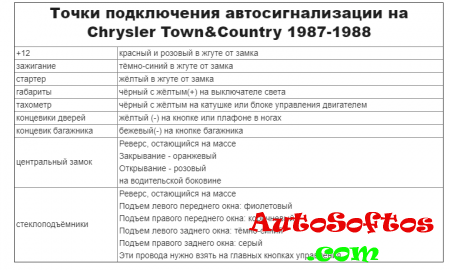

Точки подключения автосигнализации на Chrysler Town&Country 1987-1988



Точки подключения автосигнализации на Chrysler Town&Country 1990 (ВЭН)

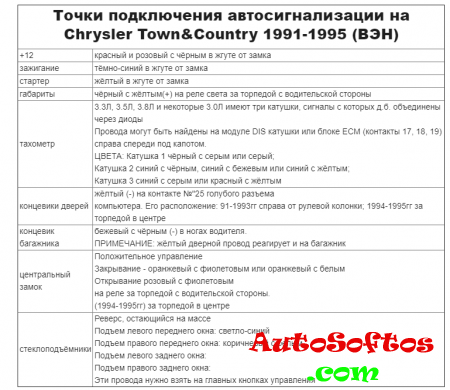

Точки подключения автосигнализации на Chrysler Town&Country 1991-1995 (ВЭН)

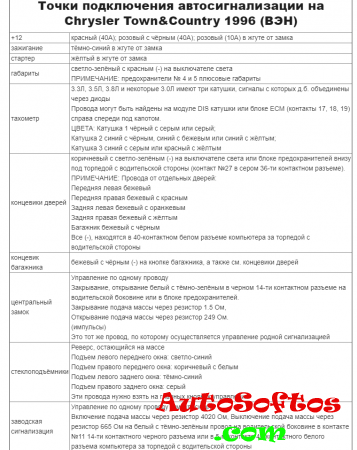

Точки подключения автосигнализации на Chrysler Town&Country 1996 (ВЭН)



Точки подключения автосигнализации на Chrysler Town & Country 2001-2003


Замок зажигания:
Плюс 12 – голубой
Стартер – желтый
Зажигание – розовый/белый
Подать минус при запуске на фиолетовый/коричневый

Габариты (-) – через 2 кОм на белый/коричневый в переключателе света.

Центральный замок (-) – по одному проводу; открытие через 2 кОм, закрытие через 5.2 кОм (4.7кОм+470Ом); провод фиолетовый/зеленый, третий разъём BSM

Двери:
водительская – фиолетовый
передняя пассажирская – фиолетовый/белый
задняя левая – фиолетовый/серый
задняя правая – фиолетовый/желтый
багажник – фиолетовый/желтый.
Всё в третьем разъёме BSM

Открытие багажника (-) – через 1.5 кОм фиолетовый/коричневый во втором разъёме BSM

Открытие сдвижных дверей (-) – по одному проводу; левая через 1.5 кОм, правая через 2.7 кОм; фиолетовый/синий провод, 3 разъём BSM

Импульс – с катушки
Тормоз – белый/коричневый на педали тормоза
