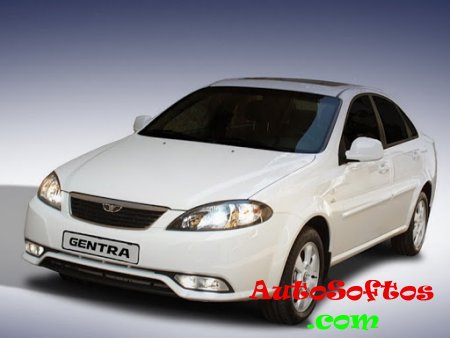

Установка автосигнализации на Daewoo Gentra

  • Разместил: klays067;
  • Прочитано: 296;
  • Дата: 15-12-2020, 21:43;
  • Сообщить о ошибке


Точки подключения автосигнализации на Daewoo Gentra 2008


Жгут замка зажигания:
+12В - красный/чёрный
зажигание - розовый
зажигание 2 (пропадает при стартере) - оранжевый
асс - коричневый
стартер - жёлтый
габариты (-) - голубой (минус на проводе есть - габариты горят, нет - не горят)

Кик-панель водителя:
центральный замок запирание (-) - голубой, белый разъём
центральный замок отпирание (-) - белый, белый разъём
стоп (+) - голубой, синий разъём
концевик общий (-) - серый, белый разъём
Импульс - белый на катушке зажигания

Точки подключения автосигнализации на Daewoo Gentra 2009


Жгут замка зажигания:
+12 - красный/чёрный
ACC - коричневый
Зажигание - розовый
Зажигание 2 - оранжевый (отключается)
Стартер - жёлтый

Блок комфорта, слева под консолью нижний разъём:
Двери (-) - серый, 11-й контакт
Центральный замок закрыть (-) - голубой, 18-й контакт
Центральный замок открыть (-) - белый, 6-й контакт

Оранжевый разъём:
Повороты (+) - голубой и синий
Панель приборов, левый разъём:
Тахометр - белый, предпоследний провод
Педаль тормоза (+) - голубой

Точки подключения автосигнализации на Daewoo Gentra 2013


повороты голубой в среднем разъёме щитка и синий в левом разъёме
двери-белый
багажник-синий в среднем разъёме щитка
откр багажника силовое -коричневый в левом пороге
Ц.З светло-зелёный с белой полосой и жёлтый в левом пороге
управление зеркалами по минусу серый с красным
+красный +15 розовый на замке
тахо-серый левый разъем приборки
ручник- фиолетово белый средний разъем

Замок зажигания:
IGN-розовый
IGN2-оранжевый
ACC-коричневый
Starter-желтый

Точки подключения автосигнализации на Daewoo Gentra 2015


Центральный замок (-) – светлый зелёный/белый (закрыть) и желтый (открыть) в жгуте из двери водителя

Разъем в левой кик-панели:
+12 – толстый красный, левая сторона разъёма
зажигание – розовый, левая сторона разъёма
повороты – синий и голубой, нижняя часть разъёма

Разъемы на приборке, вид спереди, разъёмы сверху:
двери (-) – белый (там 2 белых; тот, что правее в разъёме), средний разъём
багажник – синий/белый, средний разъём
ручник (-) – фиолетовый/белый, средний разъём
тахометр – серый, правый разъём
