Установка сигнализации на Ford Expedition

  • Разместил: klays067;
  • Прочитано: 44;
  • Дата: 11-01-2021, 02:05;
  • Сообщить о ошибке


Точки подключения автосигнализации на Ford Expedition 1997 года.

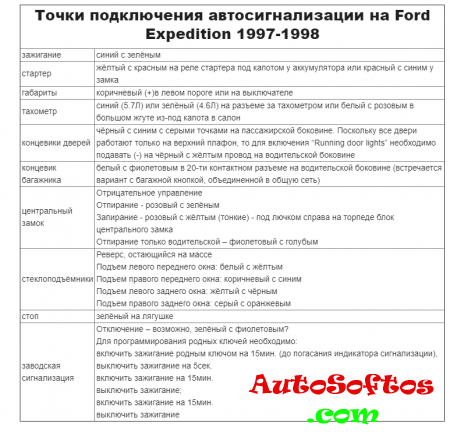

Точки подключения автосигнализации на Ford Expedition 1997-1998

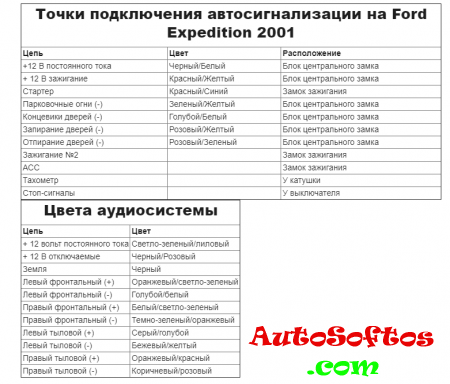

Точки подключения автосигнализации на Ford Expedition 2001



Точки подключения автосигнализации на Ford Expedition 2003-2006



Замок зажигания:
+12 – зелёный/фиолетовый
стартер – красный/голубой
зажигание – голубой/салатовый
асс – черный/зеленый

Габариты (+) – коричневый на переключателе света

Повороты – зелёный/белый, белый/голубой на разъеме кнопки аварийки

Модуль безопасности, серый разъем (сверху кик панели пассажира):
центральный замок закрыть (-) – розовый/желтый
центральный замок открыть (-) – розовый/зеленый

Кик панель водителя:
блокировка – розовый/черный
двери с задержкой (+) – черный/светлый синий
Тахометр – любой, кроме красного/светло-зеленого на катушке зажигания
Педаль тормоза – светлый зеленый на разъеме педали тормоза
