Установка сигнализации на Ford Focus

  • Разместил: klays067;
  • Прочитано: 719;
  • Дата: 15-01-2021, 19:32;
  • Сообщить о ошибке

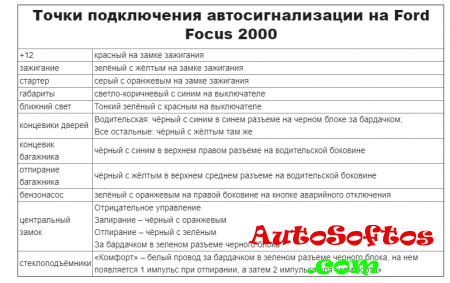

Точки подключения автосигнализации на Ford Focus 2000




Точки подключения автосигнализации на Ford Focus 2003, АКПП, комплектация SE



Замок зажигания:
+12В – красный
ACC – можно не подключать
Зажигание – зелёный/жёлтый
Стартер – серый/чёрный

Подключения на блоке BCM за бардачком:
Масса – чёрный в нижнем разъёме
Открытие центрального замка (-) – чёрный/жёлтый в нижнем разъёме
Закрытие центрального замка (-) – чёрный/красный в нижнем разъёме
Левый поворот (+) – синий в нижнем разъёме
Правый поворот (+) – серый в нижнем разъёме
Открытие багажника (-) – белый в верхнем разъёме
Двери (в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт):
водительская – чёрный/жёлтый, 2-ой снизу разъём
передняя пассажирская – чёрный/синий, 2-ой сверху разъём
правая задняя – чёрный/зелёный, нижний разъём
левая задняя – чёрный/оранжевый, 2-ой снизу разъём
Багажник – чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)

Тормоз – на лягушке

Контроль двигателя – припаяться к лампе аккумулятора на панели приборов.

P.S. по форсунке SL A91 перекручивает.

Точки подключения автосигнализации на Ford Focus 2006-2009



На замке зажигания берём силовые провода.
12 Вольт - красный
Зажигание - зелёно/жёлтый
Стартер - серо/красный
АСС - жёлтый

К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)

Бензонасос можно найти в правом пороге - зелёно/оранжевый.

Стоп - зел/белый на "лягушке" педали тормоза.

Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя - зел/ч и син/ч).
ЦЗ (управляется минусом) - чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать - закройте все двери, иначе замки не будут закрываться.
Концевики дверей (положительные) - ч/ж (водительский), ч/ор (задний левый), ч/з (задний правый) и ч/син (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет "плюс" при открытии двери (во всяком случае лампочный).
Концевик багажника там же, где все остальные и тоже положительный - ч/кр.

Если есть концевик капота на авто, то можно взять его в соседнем синем разъёме - ч/ж. Он, кстати, тоже положительный.

Для контроля двигателя лучше взять сигнал с форсунки (любой). Правый провод по ходу движения.
Можно попробовать зарядку - розовый провод на генераторе. Но на этом проводе 12 вольт долго появляется. Поэтому, часто некорректно работает автозапуск. По шумам (или напряжению) работает, но при полностью включённой печке (мотор на максимум) опять же некорректно (в случае с шерханами - 100 % не правильно работает).

Если при включении зажигания включается ближний свет, то (чтобы этого не было) на выключателе габаритов перерезать з/кр тонкий и з/ж тонкий.

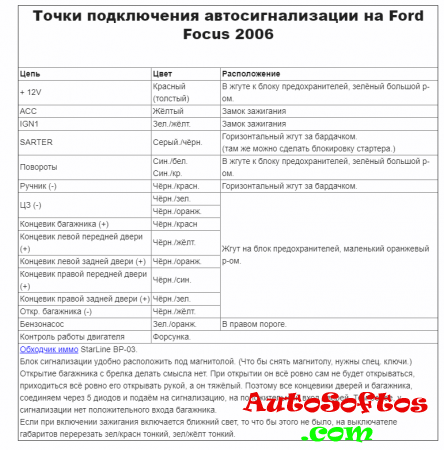

Точки подключения автосигнализации на Ford Focus 2006
