Установка автосигнализации на Great Wall

  • Разместил: klays067;
  • Прочитано: 407;
  • Дата: 25-01-2021, 00:51;
  • Сообщить о ошибке

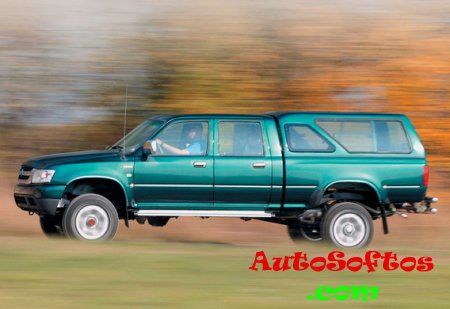

Точки подключения автосигнализации на Great Wall (пикап)



Концевики дверей - провод с водительского концевика (коричневый).

Давление масла – коричневый желтый, левый разъем комбинации приборов.

Ручник – коричневый зеленый, левый разъем комбинации приборов.

Габарит – зеленый белый провод, разъем в блоке предохранителей.

Концевик капота - установить.

Замки дверей – на блоке Ц.З. (рядом с тросиком открывания капота):
Коричневый – открыто (минус)
Белый – закрыто (минус)

Проход под капот через заглушку тросика открывания капота.

Блок сигнализации устанавливать за комбинацией приборов.

Силовые провода на замке зажигания:
Плюс – красный.
IG1 – желтый (не пропадает при стартере).
IG2 – белый (не пропадает при стартере).
АСС – зеленый.
Стартер – красный белый.
