Точки подключения автосигнализации на Honda Airwave 2006 (Правый руль, АКПП)

Замок зажигания:
+ 12V – белый
Стартер – чёрный/белый
АСС – белый/красный
IGN_1 – чёрный/жёлтый
IGN_2 – жёлтый/чёрный

Приборка, левый разъём:
Концевик двери водителя (-) – зелёный
Концевики остальных дверей (-) – салатовый/красный
Дверь багажника (-) – зелёный/красный
Повороты – зелёный/жёлтый, зелёный/красный

Приборка правый разъём:
Тахометр – розовый/зелёный

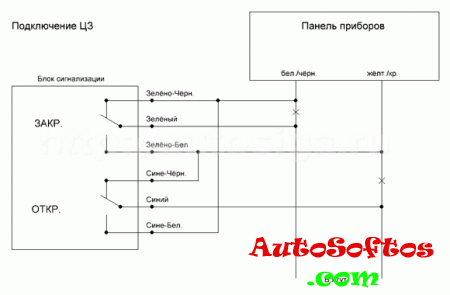

ЦЗ (-) – белый/чёрный, жёлтый/красный (см. схему ниже)



Педаль тормоза – белый/чёрный на лягушке педали тормоза

Точки подключения автосигнализации на Honda Airwave 2008 (Правый руль, АКПП)

Замок зажигания:
+ 12V – белый
Стартер – чёрный/белый
АСС – белый/красный
Зажигание 1 – чёрный/жёлтый
Зажигание 2 – жёлтый/чёрный

Приборка, левый разъём:
Концевик двери водителя (-) – зелёный
Концевики остальных дверей (-) – салатовый/красный
Дверь багажника (-) – зелёный/красный
Повороты – зелёный/жёлтый, зелёный/красный

Приборка, правый разъём:
Тахометр – зелёный/белый с 2-мя полосками
Зарядка – белый/синий
Центральный замок (+) – салатовый/красный (закрыть) и зелёный (открыть)
Педаль тормоза – белый/чёрный на лягушке педали тормоза, или 5-ый разъём (зелёный) слева в блоке предохранителей

Хитрушка – подать массу на зелёный провод в сером разъёме (самый дальний) в мозгах за бардачком
