Установка сигнализации на Hummer

  • Разместил: klays067;
  • Прочитано: 495;
  • Дата: 2-03-2021, 16:55;
  • Сообщить о ошибке
Установка сигнализации на Hummer


Точки подключения автосигнализации на Hummer H2 2002




Точки подключения автосигнализации на Hummer H3 2007



Замок зажигания:
+12 Вольт – белый/синий
зажигание – белый

Под капотом:
стартер – фиолетовый в блоке предохранителей белый малый разъём
блокировка – розовый (+) в жгуте на двигателе
тахометр – серый в жгуте с разъёма на двигателе ближе к салону

Пассажирская кик-панель:
повороты – белый и сиреневый

Управление центральным замком:
в двери водителя – коричневый (закрыть) и серый (открыть). Провода силовые.

В левом пороге:
концевик багажника – чёрно/белый (отрицательный)
концевик общий – чёрно/белый (отрицательный)
концевик водительской двери – серо/чёрный (отрицательный)
стоп – голубой

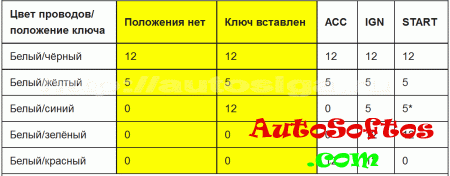

Организация автозапуска на Hummer H3





* +5В подать через сопротивление 1,2 кОм!!!

В схеме используется пять реле.
Реле №1: подаёт +12В на бело-красный провод, положение ключа – АСС
Реле №2: подаёт +12В на бело-зелёный провод, положение ключа – IGN
Реле №3: подаёт +5В на бело-синий провод, положение ключа – IGN
Реле №4: отрезает +12 от бело-красного провода, положение ключа – START
Реле №5: подаёт +5В на бело-синий провод через 1,2 кОм, положение ключа – START

+12В и +5В берём соответственно с бело-чёрного и бело-жёлтого проводов.

Вся схема собирается на одном релейном блоке от сигнализации PANDORA DXL.

Столбики, залитые жёлтым цветом, эмулировать не надо.

Точки подключения автосигнализации на Hummer H3 2007



Замок зажигания:
+12V – белый/чёрный
+5V – белый/жёлтый
IGN1 – белый/зелёный, подать +12V
ACC – белый/красный, подать +12V
СТАРТЕР – белый/синий, подать АСС +5V чистыми перед запуском, подать +5V через 1,7 - 1,8 кОм (1,2 кОм НЕ ПРОКАТЫВАЕТ) на момент Старта

ВНИМАНИЕ!!! АСС ОБЯЗАТЕЛЬНО ДОЛЖНО ПОЯВЛЯТЬСЯ ДО ЗАЖИГАНИЯ И ПРОПАДАТЬ НА МОМЕНТ ВРАЩЕНИЯ СТАРТЕРОМ. СОПРОТИВЛЕНИЕ ТОЖЕ ПОДБИРАТЬ АККУРАТНО, ИНАЧЕ ПОДВЕСИТЕ МАШИНУ.

Левый порог:
Концевик водительской двери (-) – серый/чёрный
Концевик остальных дверей вместе с багажником (-) – чёрный/белый
Stop – голубой (+)

Центральный замок (-) – синий и голубой, в жгуте из водительской двери

Аварийка (-) – белый на кнопке, минус потенциалом
