Установка сигнализации на Mazda 6

  • Разместил: klays067;
  • Прочитано: 2 058;
  • Дата: 12-05-2021, 02:26;
  • Сообщить о ошибке

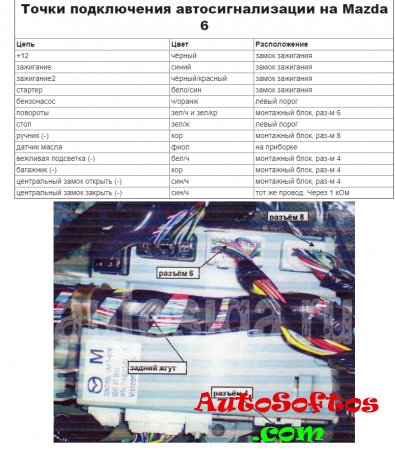

Точки подключения автосигнализации на Mazda 6




Точки подключения автосигнализации на Mazda 6 2006 (концевики дверей не в замках)



Жгут замка зажигания
+12 В – чёрно/жёлтый и чёрный
зажигание – голубой
зажигание – чёрно/красный
асс – чёрно/белый
стартер – чёрно/синий

Центральный замок (управление отрицательное):
открытие – сине/чёрный, разъём в блоке предохранителей, за предохранителями самый верхний разъём
закрытие – тот же провод через сопротивление приблизительно 890 Ом

Повороты:
зелёно/белый и зелёно/оранжевый в правом разъёме на панели приборов

В левом разъёме панели приборов:
концевик водительской двери (-) – светло зелёный/чёрный
концевик всех дверей, включая водительскую дверь (-) – зелёно/оранжевый
давление масла – фиолетовый

Левый порог:
тормоз – зелёно/жёлтый
концевик багажника (-) – коричневый
бензонасос – зелёно/красный

Импульс – на форсунках, правые провода по ходу движения, не зелёные (Starline прекрасно отсекает стартер)
