Установка автосигнализации на Mazda Demio 2000 - 2010

  • Разместил: klays067;
  • Прочитано: 284;
  • Дата: 23-05-2021, 16:05;
  • Сообщить о ошибке

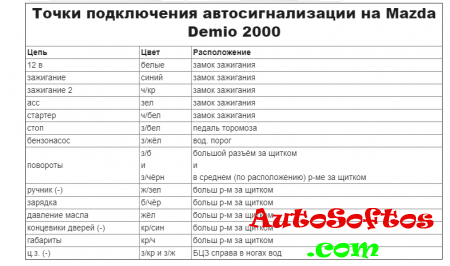

Точки подключения автосигнализации на Mazda Demio 2000



Точки подключения автосигнализации на Mazda Demio 2003

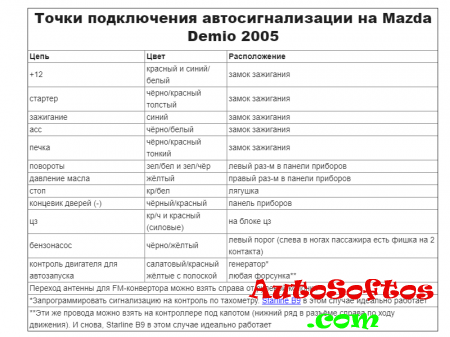

Точки подключения автосигнализации на Mazda Demio 2005

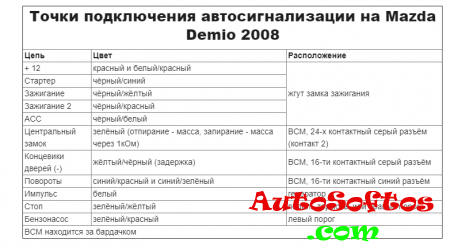

Точки подключения автосигнализации на Mazda Demio 2008




Точки подключения автосигнализации на Mazda Demio 2010

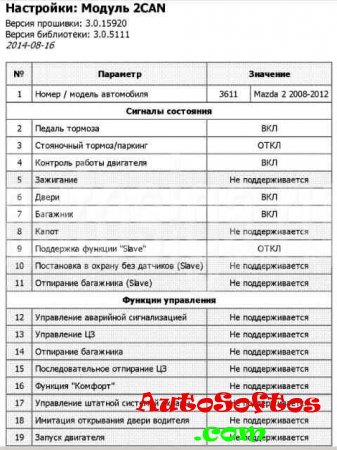

Устанавливал Starline A94. Запрограммировал can, согласно нижеприведённому рисунку.


На замке зажигания:
+ 12 - белый/красный
зажигание - чёрный/жёлтый
зажигание 2 - чёрный/красный
асс - чёрный/белый
стартер - чёрный/синий

Управление центральным замком (-) - зелёный в 24-х контактном сером разъёме BCM (pin 2). Отпирание - масса, запирание - масса через 1 кОм.

Стоп (+) - зелёный/жёлтый, разъём педали тормоза

Повороты (+) - красный/синий и красный/зелёный в 16-ти контактном синем разъёме BCM

Бензонасос (+) - зелёный/красный в белом разъёме слева от BCM

Точки подключения автосигнализации на Mazda Demio 2010, правый руль



Замок зажигания:
+12 – белый/красный
зажигание – чёрный/жёлтый
зажигание 2 – чёрный/красный
асс – чёрный/белый
стартер – чёрный/синий

Повороты – красный/зелёный и красный/синий в большом синем разъёме блока предохранителей за бардачком

Тормоз – зелёный/оранжевый на педали тормоза

Маленький серый разъём блока предохранителей за бардачком:
Центральный замок – зелёный. Отпирание – масса, запирание – масса через 1 кОм.
Концевик багажника – чёрный/жёлтый

Большой серый разъём блока предохранителей за бардачком:
Концевики дверей (задержка) – жёлтый/чёрный

Большой синий разъём слева от блока предохранителей:
Бензонасос – зелёный/красный

Контроль двигателя – форсунки

Иммобилайзера не было.
