Установка автосигнализации на Mazda Premacy

  • Разместил: klays067;
  • Прочитано: 246;
  • Дата: 29-05-2021, 03:05;
  • Сообщить о ошибке
Установка автосигнализации на Mazda Premacy

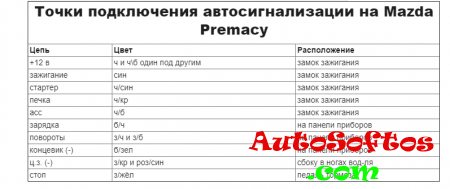

Точки подключения автосигнализации на Mazda Premacy




Точки подключения автосигнализации на Mazda Premacy 2010



+12 -черный (ЗЗ)
IGN1 - синий (ЗЗ)
IGN2 - черн-кр (ЗЗ)
Стартер -син/касн (ЗЗ)
ACC-ч/б

БСМ за бардачком правый дальний
отпир. - бело/зел
запир. - син/желт
минус-перекидка, схема к Toyota Passo
Двери тамже:
двери сдвижные (-) б/ч-правая,ч/оранж-левая
вод. дверь.(+) - бел/син
пасс. дверь (+) - крас/желт
багажник (-) - крас/черн
На передних дверях очень слабый плюс,сигналка не видит.Нужно подпереть с +12в через резистор 3-10кОм
габариты или поворотники-ПП имеет один разъем,там не нашел,подключал непосредственно на фары.
Зарядка-ПП ж/ч(+)
стоп (+) зел-желт(педаль)
Импульс - тонкие провода на катушках
Бензонасос - в большом разъеме за бардачком толстый син-кр
