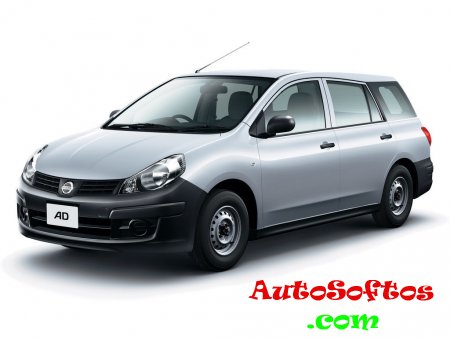

Установка сигнализации на Nissan Ad 2007 - 2009

  • Разместил: klays067;
  • Прочитано: 132;
  • Дата: 26-06-2021, 00:43;
  • Сообщить о ошибке


Точки подключения автосигнализации на Nissan Ad 2007



Замок зажигания:
+12 – синий
зажигание – красный
зажигание 2 – жёлтый
асс – коричневый
стартер – белый

Зарядка (+) – голубой на панели приборов, 3-ий с краю (у Starline A91 никаких перекрутов и недокрутов)

Габариты (+) – серый, средний разъём в правой кик-панели

Тормоз (+) – жёлтый, средний разъём в правой кик-панели

Нижний разъём в правой кик-панели:
Концевик багажника (-) – розовый
Концевик передней правой двери (-) – голубой
Концевик задней правой двери (-) – жёлтый

Разъём в левой кик-панели
Концевик передней левой двери (-) – голубой
Концевик задней левой двери (-) – белый

Центральный замок закрыть (-) – светлый зелёный, жгут из двери водителя, 16-ти контактный разъём
Центральный замок открыть (-) – оранжевый/белый, жгут из двери водителя, 16-ти контактный разъём

Точки подключения автосигнализации на Nissan Ad 2009



Замок зажигания
+12 – синий
Зажигание 1 – красный
Зажигание 2 – жёлтый
АСС – коричневый
Стартер – белый

Блок ВСМ за бардачком.

Чёрный разьём:
повороты – жёлтый и белый тонкие
центральный замок (силовые в разрыв) – - жёлтый и зелёный-сила ЦЗ в разрыв,
или центральный замок (-) – паяться на контакты реле в блоке ВСМ.

Белый разьём 40пин:
передняя левая дверь – верхний ряд в центре голубой
задняя правая дверь – рядом жёлтый

Белый разьём 12пин:
задняя левая дверь – белый
передняя правая дверь – голубой рядом
багажник – розовый

Все двери развязать диодами.
Стоп – жёлтый на тормозной лягушке.
Контроль с форсунки – фиолетовый, левый по ходу движения авто.
Вход в моторный отсек с левой стороны через резинку основного жгута.
