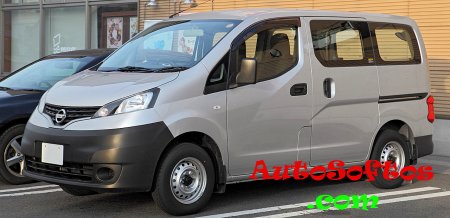

Установка сигнализации на Nissan NV200 2010 - 2019

  • Разместил: klays067;
  • Прочитано: 1 095;
  • Дата: 12-07-2021, 01:14;
  • Сообщить о ошибке


Точки подключения автосигнализации на Nissan NV200, кузов VM20, двигатель HR16DE, правый руль, 2010



Замок зажигания:
12в – синий
ACC – коричневый
Зажигание 1 – красный
Зажигание 2 – жёлтый
Стартер – белый

Концевики дверей (-)
Панель приборов, 24-х контактный белый разъём
передняя левая – белый
передняя правая – жёлтый/чёрный
задняя левая – синий (4-й верхний левый)
задняя правая – зелёный/красный
5-я дверь – розовый/чёрный

Повороты
Панель приборов, верхний разъём, где мало контактов
левый – зелёный
правый – белый, провода соседние

Центральный замок
Панель приборов, чёрный разъем, толстые провода - работа в разрыв, смена полярности
открывание дверей – зелёный
закрывание дверей – серый

Тормоз – красный на лягушке педали

Тахометр – разъем на катушке зажигания
сигнал – зеленый
питание – фиолетовый
масса – черный

Подключение доводчика стекол на Nissan NV200



Подключается в водительской двери около разъема блока управления стеклами. Крепится там же у кабельной трассы. Доводчик использовал Cenmax AS-2.

Приведу цвета всех проводов:
Розовый толстый – постоянный +12в
Белый толстый – левый верхний "+"
Синий толстый – ключ в положении ON +12в
Жёлтый толстый – левый вниз "+"
Серый толстый – правый вниз "+"
Красный толстый – правый верх "+"
Чёрный – масса "-"

Провода, к которым подключаемся на доводчике:
Синий – питание +12в
Чёрный – масса "-"
Белый – в разрыв, подъем левого стекла
Красный – в разрыв, подъем правого стекла

Остается управляющий провод. Их обычно два. Один по "+" и второй по "-". Выбираем по "-". Его протягиваем через резиновую манжету-переходник в салон. Он был короткий, поэтому пришлось нарастить. Соединяем со свободным дополнительным каналом сигнализации, настраиваем его для сработки при постановке на охрану по "-". Как правило, есть канал, который уже на заводе так настроен. Вот его и используем.

Точки подключения автосигнализации на Nissan NV200 2013-2019, АКПП, ключ, правый руль, без иммобилайзера



Устанавливал Pandora DX 6X (9X).

Разъём OBD:
Can H – 6-й пин
Can L – 14-й пин

По can центральный замок, габариты, тормоз, зажигание, заведённый двигатель, двери, багажник. Паркинг по can не видит.

Замок зажигания:
12в – синий
Зажигание 1 – красный
Зажигание 2 – жёлтый
Стартер – белый

Повороты (+) – белый и зелёный в левом 15-ти контактном разъёме панели приборов.
