Установка сигнализации на SsangYong Actyon 2008 - 2014

  • Разместил: klays067;
  • Прочитано: 716;
  • Дата: 18-07-2022, 02:57;
  • Сообщить о ошибке


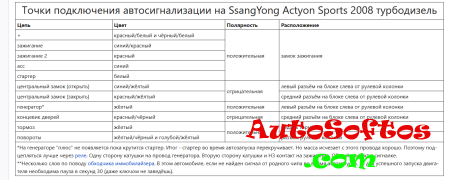

Точки подключения автосигнализации на SsangYong Actyon Sports 2008 турбодизель




Точки подключения автосигнализации на SsangYong Actyon 2011, МКПП, дизель



Жгут замка зажигания:
+12 – чёрный/белый и красный/белый
зажигание – синий/красный
зажигание 2 – красный
стартер – белый
асс – жёлтый

Двери, багажник – красный/чёрный, малая фишка на приборке

Капот – серый, фишка 3 BCM

Габариты – белый/чёрный, разъём ПТФ

Блокировка ЦЗ – коричневый/жёлтый, разъём 3 BCM
Разблокировка ЦЗ – светлый зелёный, разъём 3 BCM

Центральный замок закрывание – коричневый/жёлтый в разрыв и на светлый зелёный массу
Центральный замок открывание – коричневый/жёлтый соединить и масса

Обход сцепления:
верхняя фишка – разомкнуть чёрный и (синий и белый)
нижняя фишка – на синий/зелёный подать "-" (через реле)
!!!Если не разомкнуть верхнюю фишку, загорится Check

Обход открывания замков - жёлтый/чёрный, фишка 4 BCM (сдвоенный)
2 реле 40А, конденсатор 8000мА в разрыв этого провода

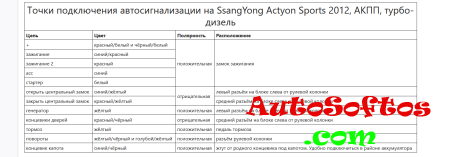

Точки подключения автосигнализации на SsangYong Actyon Sports 2012, АКПП, турбодизель





Точки подключения автосигнализации на SsangYong Actyon 2014, инжектор


Блок BCM, разъём Х1:
Повороты (+) – жёлтый/чёрный и голубой/жёлтый
Центральный замок (силовые) – двойной жёлтый/чёрный и двойной чёрный/жёлтый

Блок BCM, разъём Х2:
Концевики двери и багажника (-) – красный/чёрный

Концевик капота (-) – серый

Блокировка топливного насоса (+) – красный толстый; жгут, идущий назад в левой кик-панели
