Здесь мы представим описание всех предохранителей и реле фольксваген пассат б3 со схемами и фотографиями блоков в которых они расположены.
Главный блок

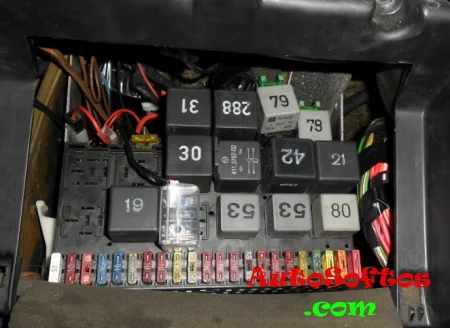

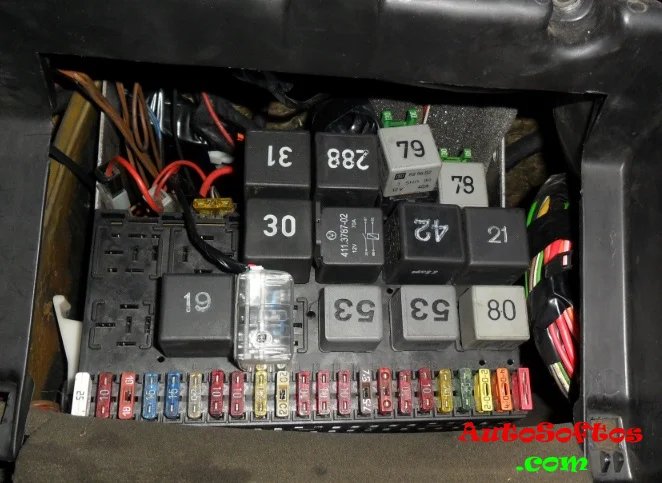

Основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

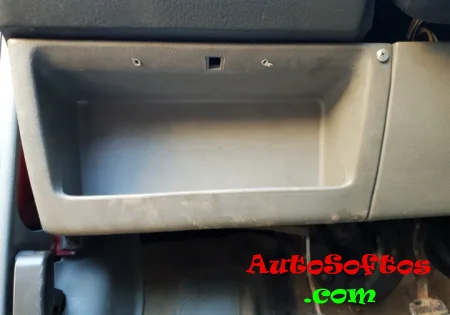

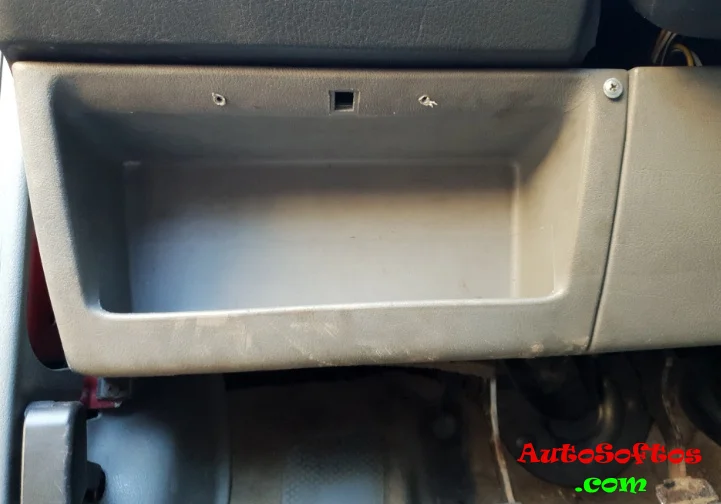

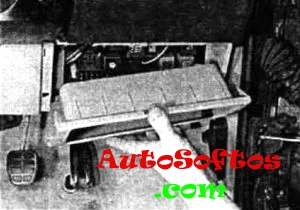

Для доступа к нему нужно снять полку.

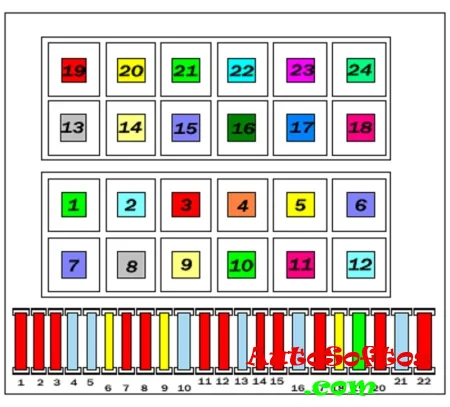

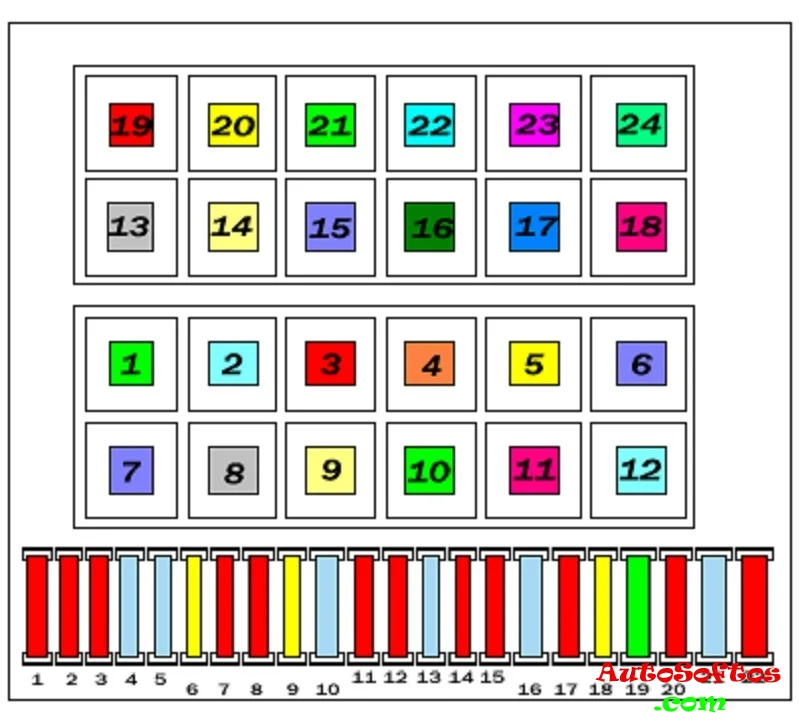

Общая схема
Описание предохранителей
| 1. | 10А Ближний свет (левая фара) |
| 2. | 10А Ближний свет (правая фара) |
| 3. | 10А Освещение комбинации приборов и номерного знака |
| 4. | 15А Очиститель стекла двери задка, люк, блок управления само выравнивающейся задней подвески |
| 5. | 15А Очиститель ветрового стекла, омыватель ветрового и заднего стекол |
| 6. | 20А Вентилятор отопителя, кондиционер |
| 7. | 10А Габаритный свет (правый) |
| 8. | 10А Габаритный свет (левый) |
| 9. | 20А Обогрев заднего стекла и зеркал заднего вида |
| 10. | 15А Противотуманные фары и задний противотуманный фонарь |
| 11. | 10А Дальний свет (левая фара), контрольная лампа включения дальнего света |
| 12. | 10А Дальний свет (правая фара) |
| 13. | 10А Звуковой сигнал, вентилятор радиатора (после выключения двигателя) |
| 14. | 10А Лампы света заднего хода, электропривод наружных зеркал, обогрев форсунок омывателя, обогрев сидений, датчик температуры двигателя, подсветка шкалы селектора автоматической коробки передач |
| 15. | 10А Карбюратор или электронная система управления двигателем |
| 16. | 15А Комбинация приборов, освещение вещевого ящика |
| 17. | 10А Указатели поворота |
| 18. | 20А Электро бензонасос, датчик концентрации кислорода (лямбда-зонд) |
| 19. | 30А Вентилятор системы охлаждения, кондиционер |
| 20. | 20А Стоп-сигналы, система управления скоростью движения |
| 21. | 15А Лампы освещения салона, багажного отделения, часы, центральный замок, прикуриватель и комбинация приборов |
| 22. | 10А Автомагнитола |
За прикуриватель отвечает предохранитель номер 21 на 15А.
Обозначение реле
|
1. |
Система кондиционирования |
|
2. |
Задний стеклоочиститель с функцией прерывистого режима работы |
|
3. |
Выключатель принудительного холостого хода, клапан увеличения частоты вращения холостого хода, система управления двигателем (Digifant) |
|
4. |
Резерв |
|
5. |
Указатель уровня охлаждающей жидкости |
|
6. |
Система аварийной сигнализации |
|
7. |
Система очистки фар |
|
8. |
Система прерывистой работы стекло очистителя и омывателя |
|
9. |
Система предупреждения о не пристегнутых ремнях безопасности |
|
10. |
Противотуманные фары |
|
11. |
Звуковой сигнал |
|
12. |
Топливный насос, подогрев впускного коллектора (где предусмотрен) |
|
13. |
Таймер электро обогрева заднего стекла |
|
14. |
Резерв |
|
15. |
Гидронасос АБС |
|
16. |
АБС |
|
17. |
Резерв |
|
18. |
Резерв |
|
19. |
Система кондиционирования |
|
20. |
Резерв |
|
21. |
Предохранитель гидронасоса АБС и электропривода стекол |
|
22. |
Предохранитель системы клапанов АБС |
|
23. |
Резерв |
|
24. |
Резерв |
Количество реле в блоке зависит от комплектации и года выпуска автомобиля.
Назначение реле согласно их нумерации
- №4 — реле сигнализации не пристегнутых ремней безопасности
- №13 — компрессор кондиционера
- №15 — дополнительные фары (ПТФ)
- №18 — разгрузка шины X
- №19 или №99 — дворники лобового стекла (№99 — с регулируемой паузой)
- №21 — аварийной сигнализации и указатели поворотов
- №22 — аварийной сигнализации и указатели поворотов, автомобиля с прицепом
- №29 —реле не пристёгнутых ремней безопасности
- №30 —главное реле впрыска, даёт команду на включение бензонасоса
- №32 — питание ЭБУ (Digifant)
- №33 — омыватель фар
- №43 — индикатор падения уровня охлаждающей жидкости (до 91г.в.)
- №46 — реле времени пред пускового подогрева
- №53 — сигнал двух тональный (одно тональный — перемычка)
- №54 — прекращение питания на принуд. холостого хода
- №55 — увеличение подачи топлива на принуд. холостого хода
- №59 — Подогрев сидений
- №61 — обогрев впускного коллектора
- №67 или №80 — бензонасос
- №72 — задний дворник
- №78 — Насос АБС
- №61 — ЭБУ АБС
- №80 или №67 — бензонасос
- №99 или №19 — дворники лобового стекла (№99 — с регулируемой паузой)
- №105 — реле климата
- №109 — Реле системы впрыска и зажигания (VR6)
- №150 — Стартер и фонари заднего хода (для авто с АКПП)

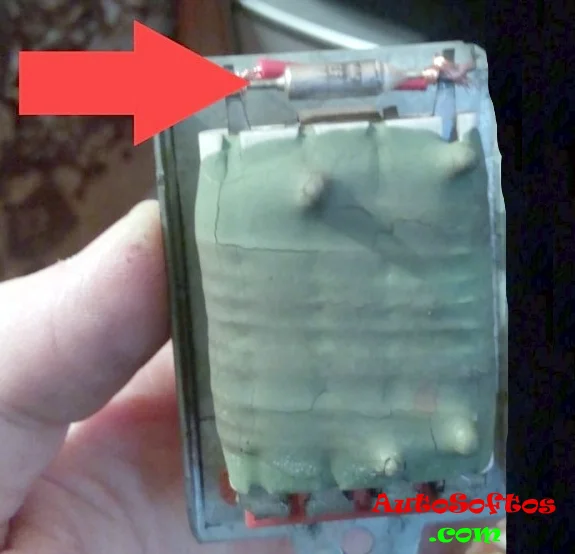

Отдельные элементы могут устанавливаться вне данного блока, например термо предохранитель печки (за бардачком) или под капотом пластиковые вставки защиты свечей накала.
