Предохранители Lexus LX 570 (2016 – 2021)

  • Разместил: klays067;
  • Прочитано: 58;
  • Дата: 8-07-2024, 16:35;
  • Сообщить о ошибке


Здесь вы сможете найти описание предохранителей и реле Лексус ЛХ 570 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.

Блоки в салоне

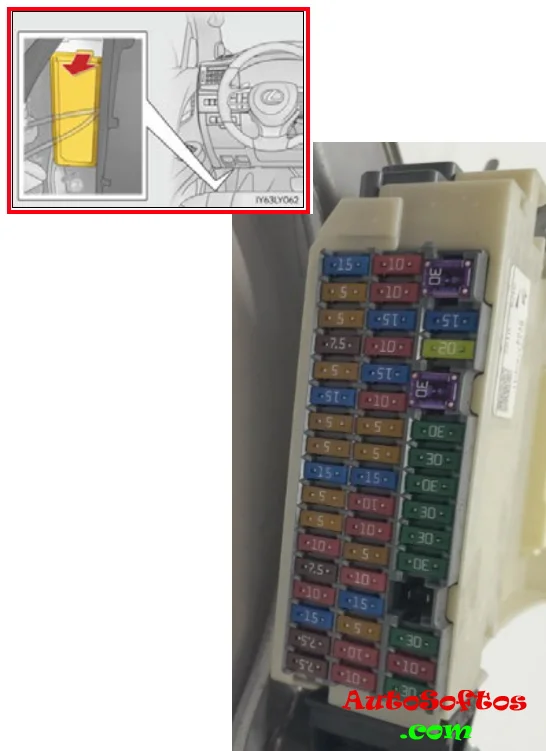

Блок со стороны водителя

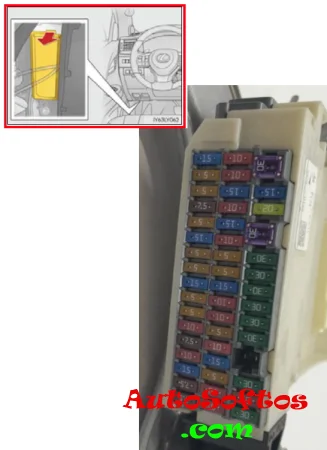

В салоне блок предохранителей со стороны водителя находится под панелью, за защитной крышкой.

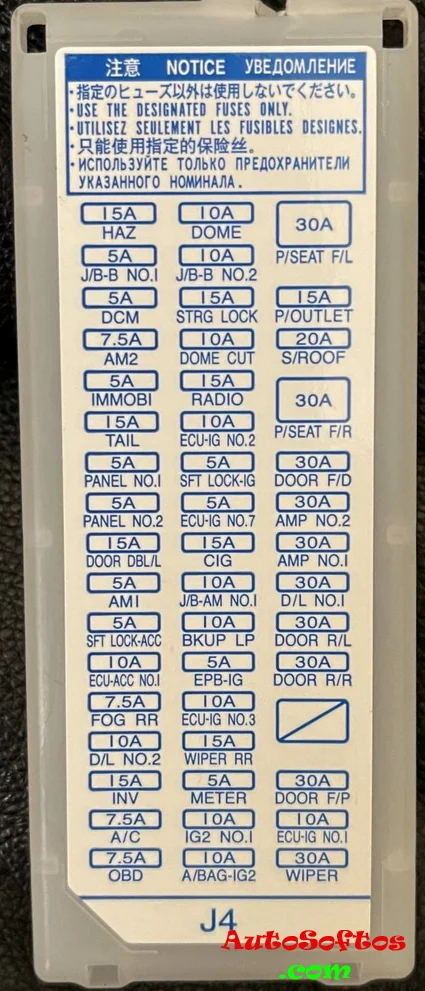

Схема

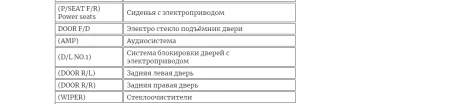

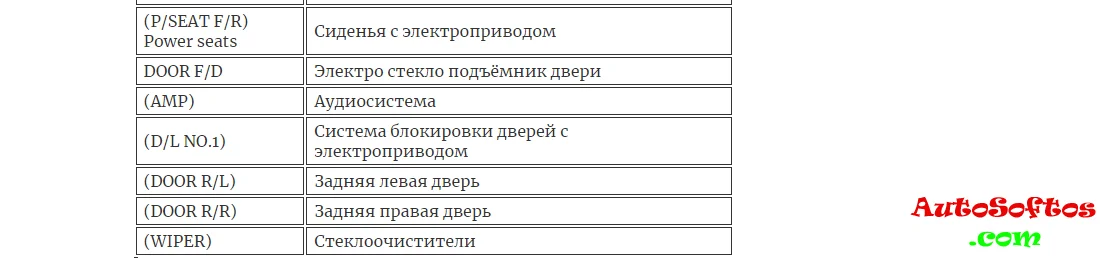

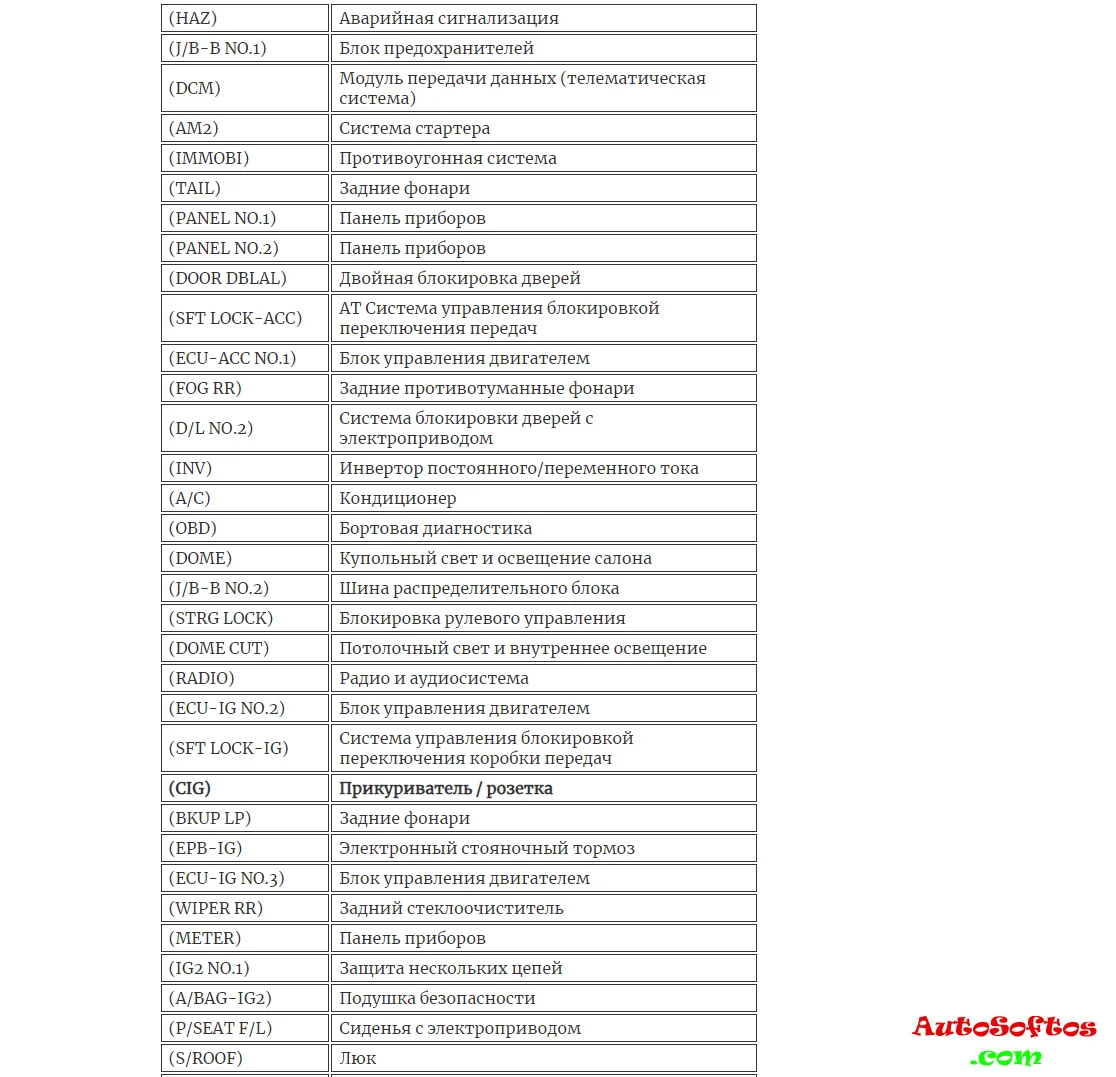

Описание





Предохранители отвечающие за работу прикуривателя (розеток) обозначены как CIG.



Блок со стороны пассажира

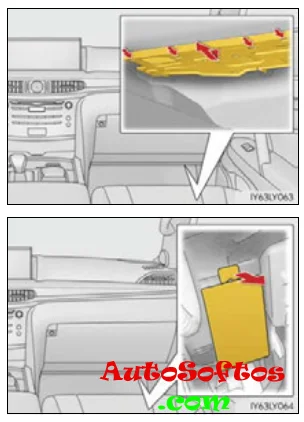

Он находится под бардачком. Для доступа надо снять защиту.

Предохранители Lexus LX 570 (2016 – 2021)


Схема





Обозначение



TOW BK/UP – Буксировка, прицеп
AHC – Активная система управления высотой расположения кузова
RSF RH – Электропривод правого сиденья третьего ряда
B/DR CLSR LH – Блок управления электроприводом задней левой двери
B/DR CLSR RH – Блок управления электроприводом задней правой двери
RSF LH – Электропривод левого сиденья третьего ряда
S/HTR – Обогрев сидений
SEAT-A/C FAN – Вентиляторы охлаждения сидений
ECU-IG NO.5 – Круиз-контроль

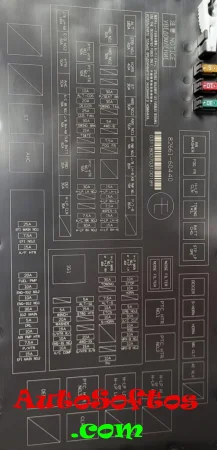

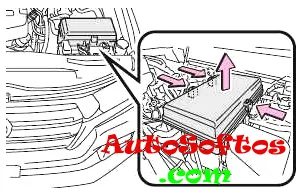

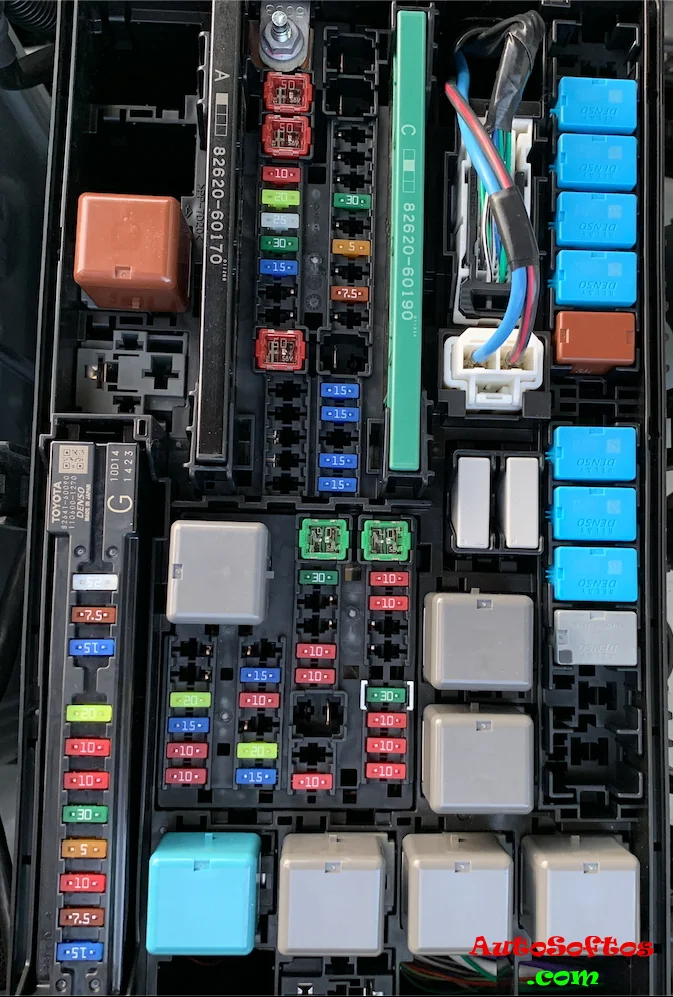

Блок под капотом



Расположен с левой стороны, так же закрыт защитной крышкой.
