Предохранители Kia Cerato 2 и реле с их назначением и схемами блоков

  • Разместил: klays067;
  • Прочитано: 37;
  • Дата: 26-05-2024, 02:06;
  • Сообщить о ошибке


Здесь вы найдете описание предохранителей и реле Киа Церато 2 го поколения со схемами блоков, местами их расположения и фото – примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.

Блоки в салоне

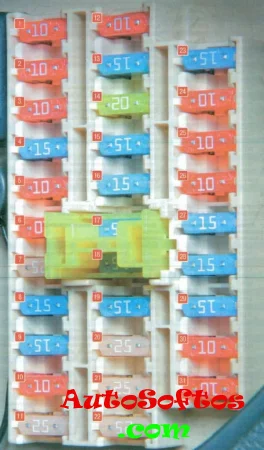

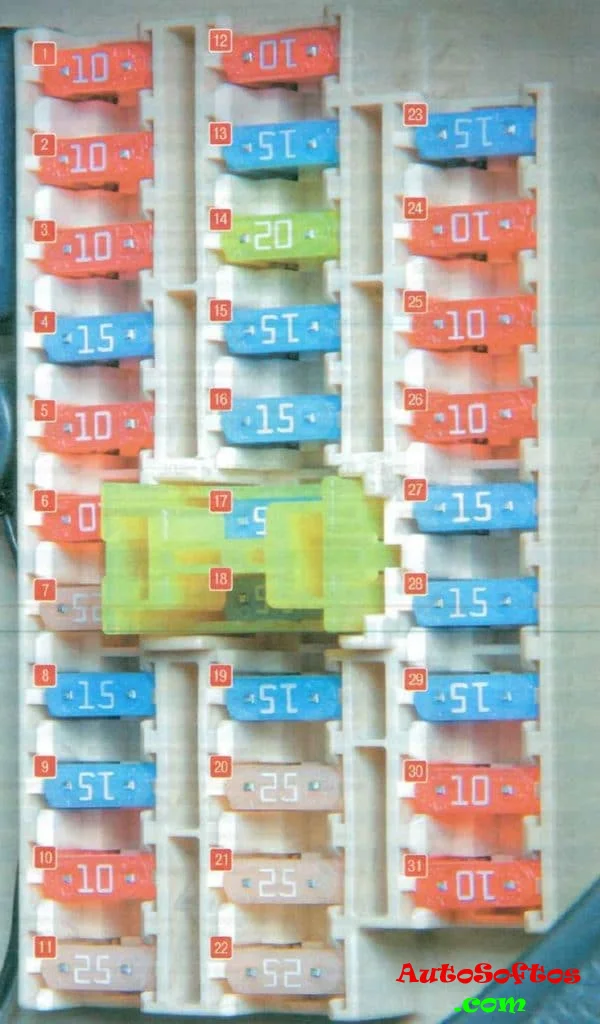

Блок предохранителей

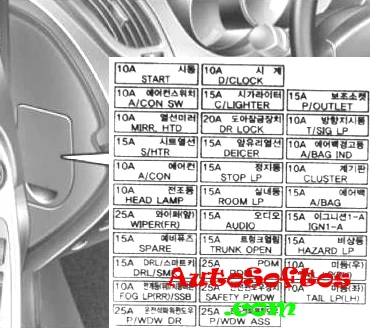

Он находится в левом торце приборной панели, со стороны водителя, за защитной крышкой.

Предохранители Kia Cerato 2 и реле с их назначением и схемами блоков

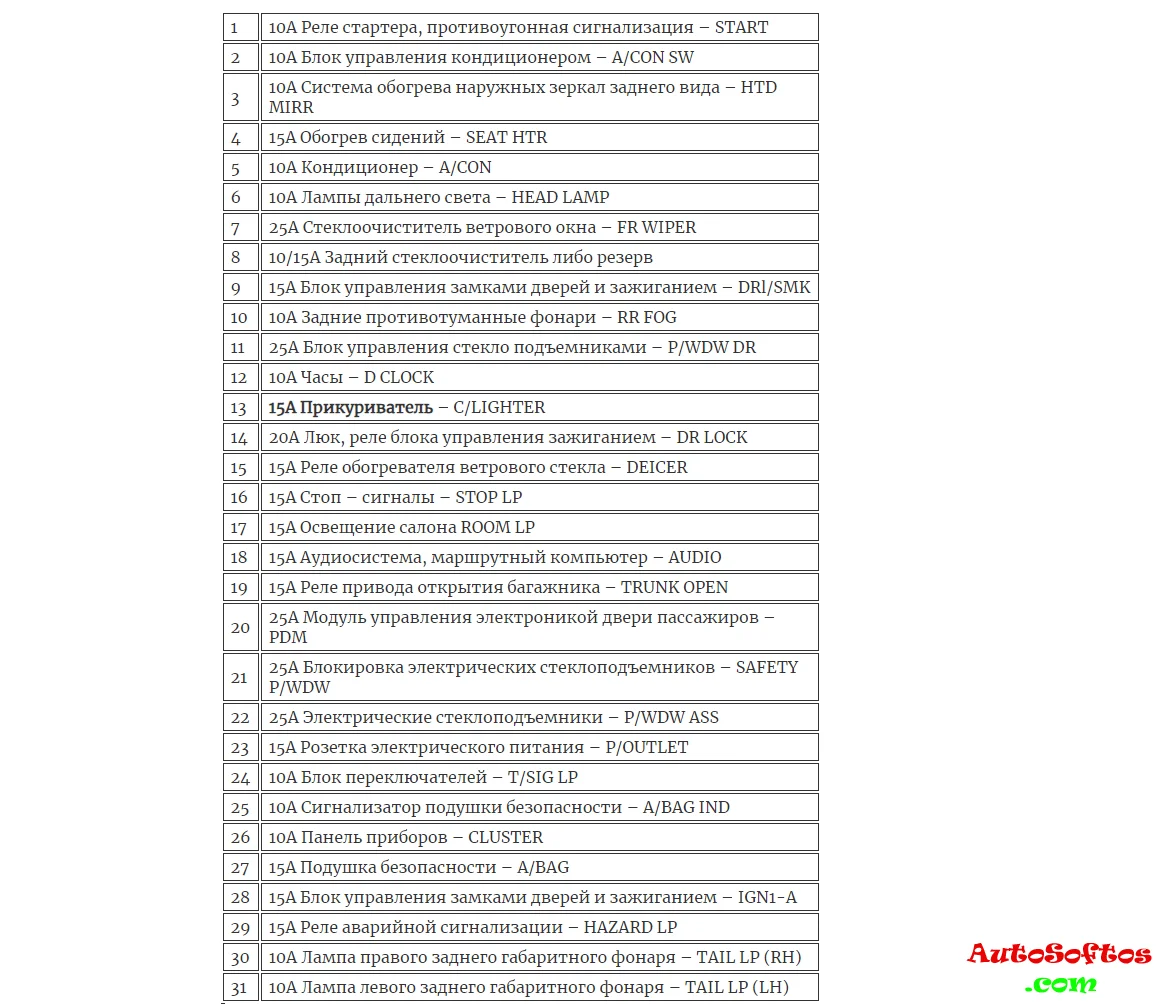

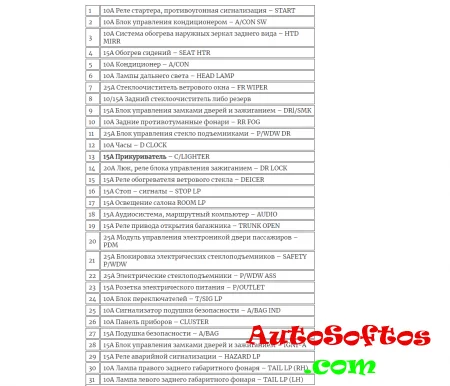

Описание




За прикуриватель отвечает предохранитель номер 13 на 15А.



Блок реле

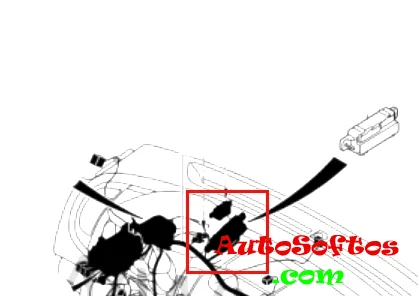

Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.



Тут могут находится следующие реле:



- клавиши запуска
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
и т.д.


Блок под капотом

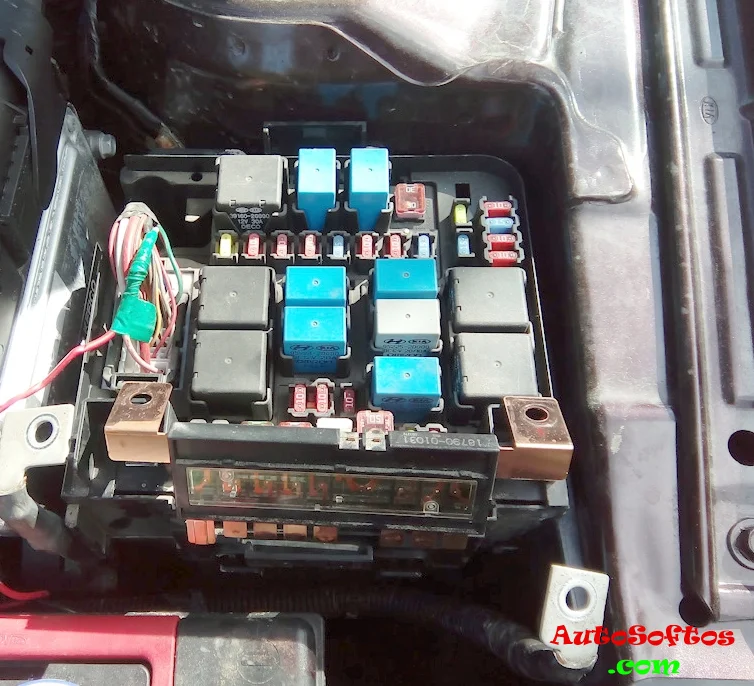

Находится в левой части подкапотного пространства, рядом с аккумулятором, под защитной крышкой.

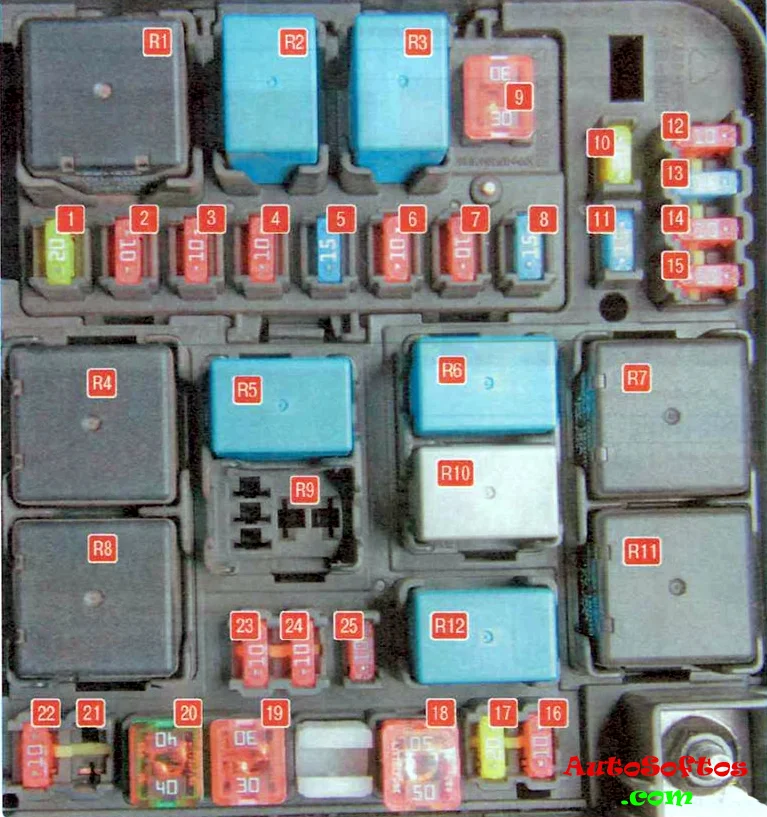

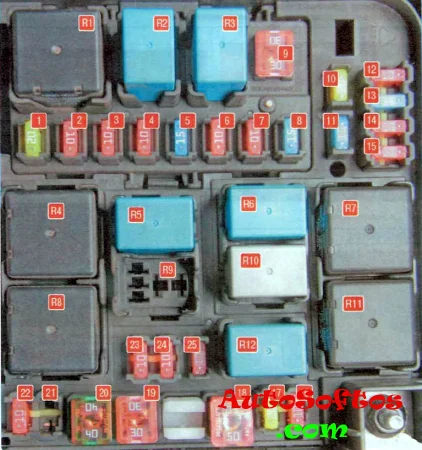

Схема

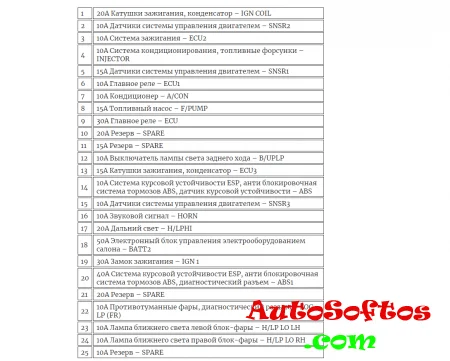

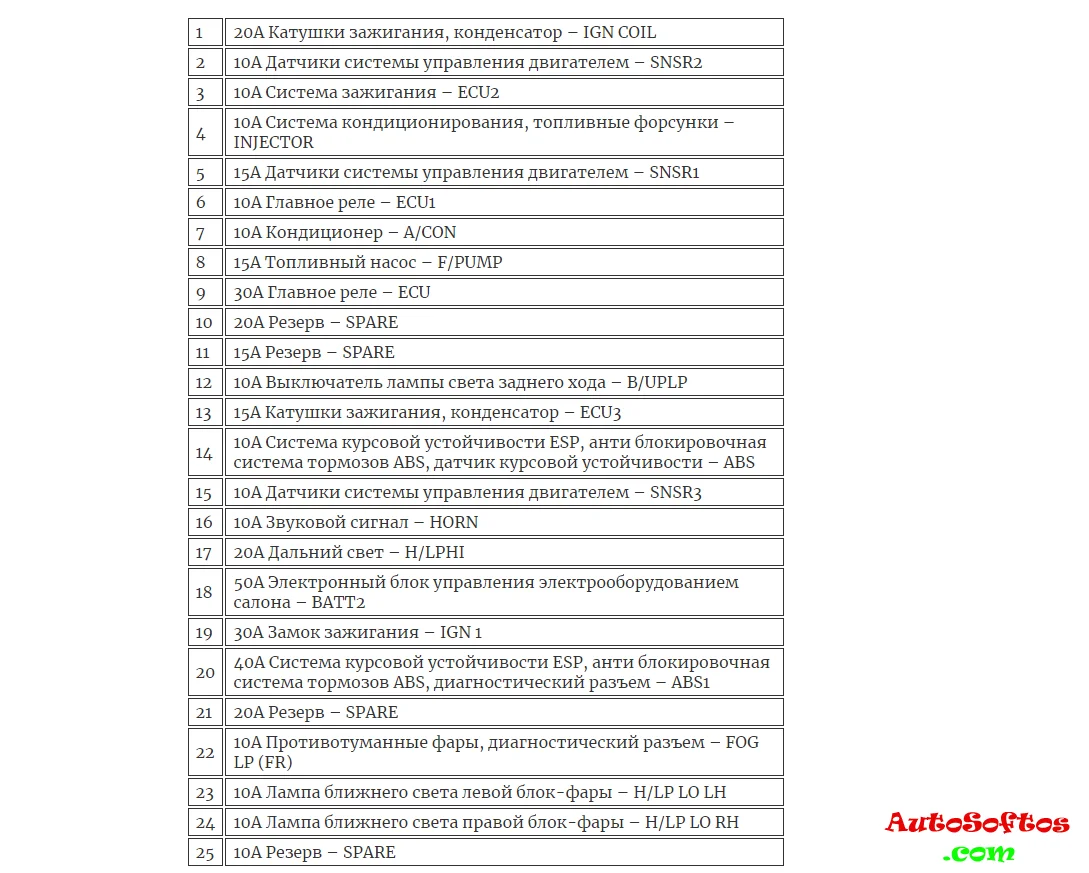

Обозначение предохранителей





Назначение реле



1. MAIN – Главное реле
2. F/PUMP – Реле топливного насоса
3. A/C0N — Реле кондиционера
4. BLOWER — Реле электро вентилятора радиатора системы охлаждения
5. H/LPHI — Реле дальнего света фар
6. HORN — Реле звукового сигнала
7. C/FAN HI – Реле электро вентилятора системы кондиционирования (высокая скорость вращения)
8. START — Реле стартера
9. FOG LP — Реле задних противотуманных фонарей
10. WIPER — Реле стеклоочистителя
11. C/FAN LO – Реле электро вентилятора системы кондиционирования (малая скорость вращения)
12. H/LPLO — Реле ближнего света фар


Главный блок

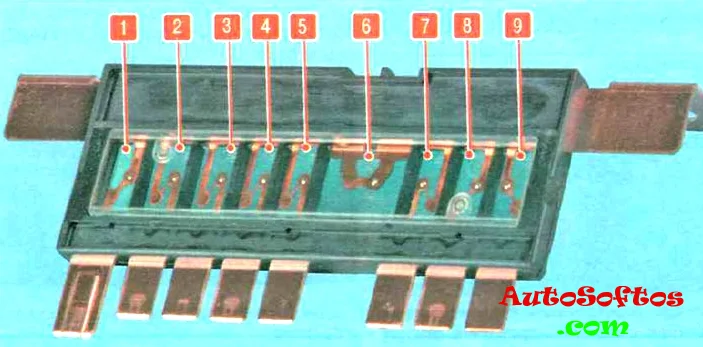

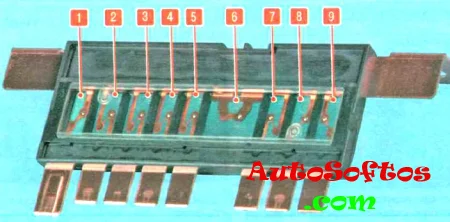

С боку, на передней стенке, находится главный блок предохранителей выполненный в виде плавких вставок высокой мощности.

Схема





Расшифровка



1. 80А MDPS – Блок управления EPS
2. 40А ABS2 – Блок управления ABS, блок управления ESP
3. 40А C/FAN – Электро вентилятор системы кондиционирования
4. 40А BLOWER – Электро вентилятор радиатора системы охлаждения
5. 40А HTD GLASS – Обогрев зеркал заднего вида
6. 125А ALT – Генератор
7. 30А IGN2 – Выключатель (замок) зажигания
8. 50А ВАТТ 1 – Электронный блок управления электрооборудованием салона
9. 50А SPARE – Резерв
