Здесь вы найдёте описание предохранителей и реле Киа Церато 3 го поколения со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя. В заключении предложим для ознакомления полную инструкцию по ремонту и эксплуатации Киа Церато 3.

Блоки в салоне
Блок предохранителей

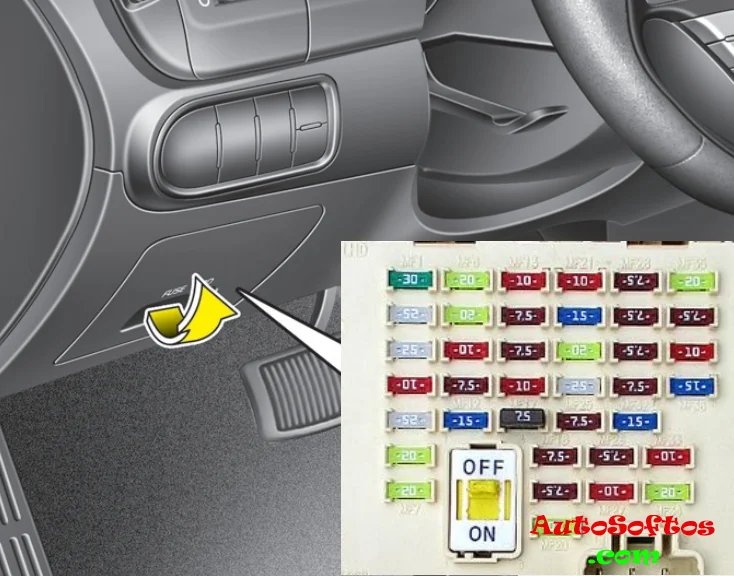

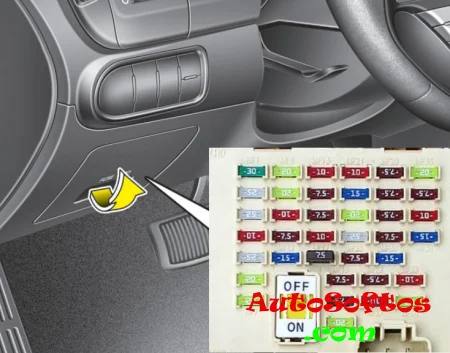

Он находится под панелью приборов, со стороны водителя.

Описание

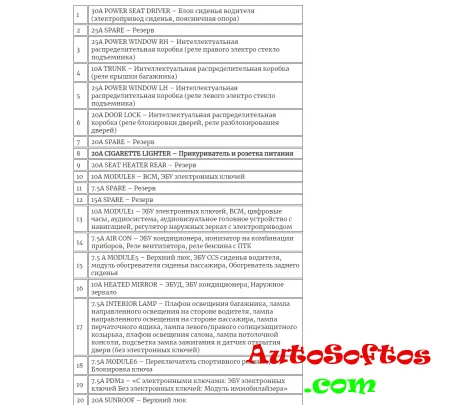

За работу прикуривателей и дополнительные розетки отвечают предохранители под номерами 8 и 35 на 20А.

Блок с реле

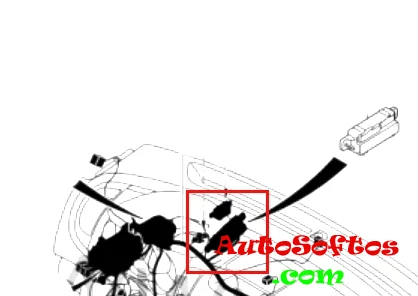

Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.



В зависимости от комплектации, тут могут находится следующие реле:

- управления складывания зеркал
- подсветки (иллюминации)
- стекло очистителя
- обогревателя стекла
- без ключевого доступа
- электро стекло подъемников
- сигнализации
- TFT LCD 4.2”
- и другие элементы управления

Блоки под капотом
Основной блок

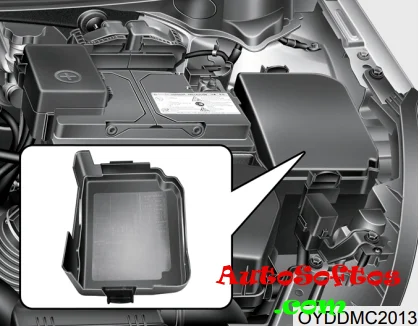

Находится в левой части подкапотного пространства.

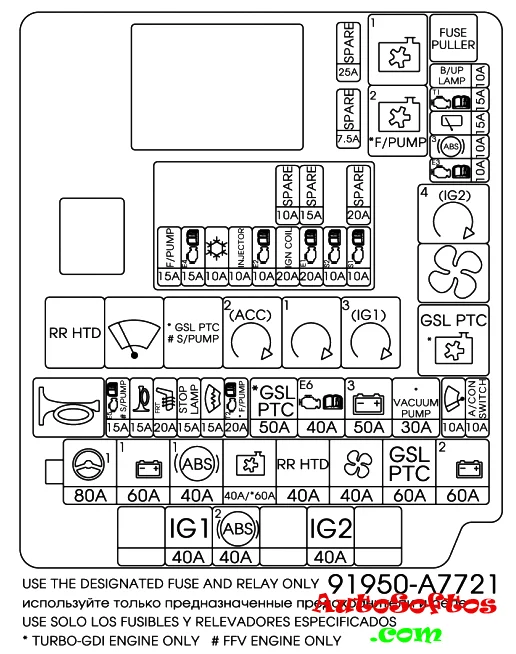

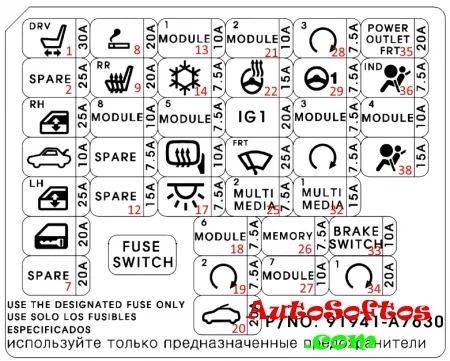

Схема

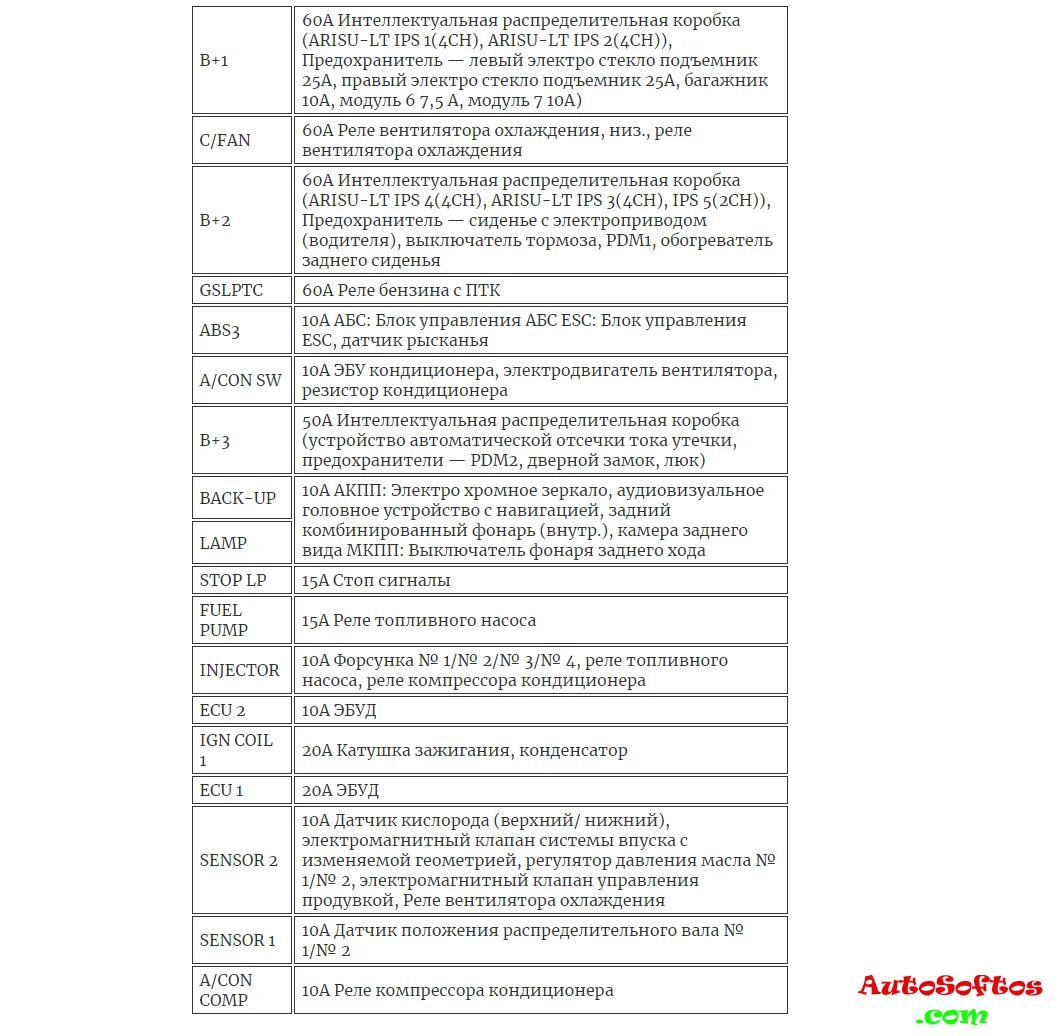

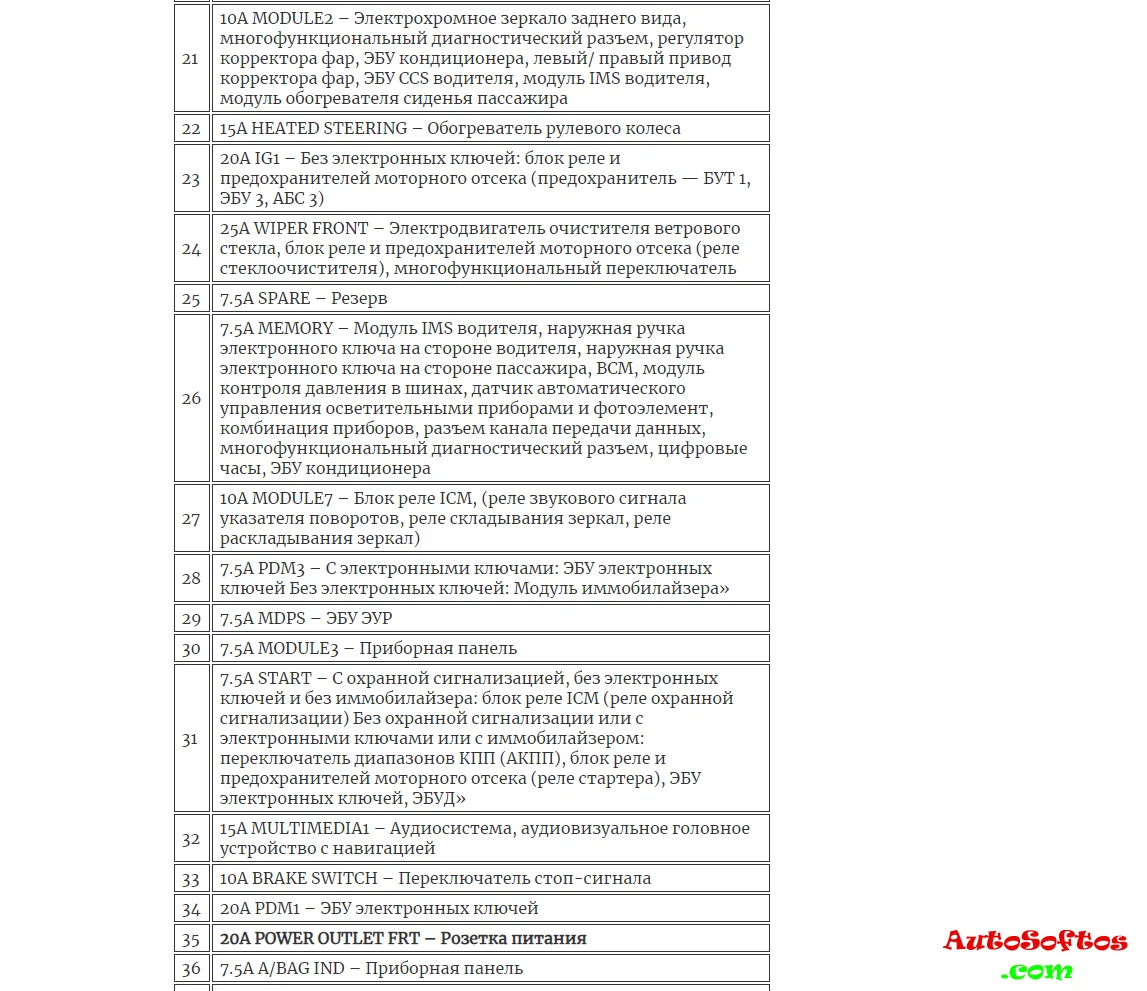

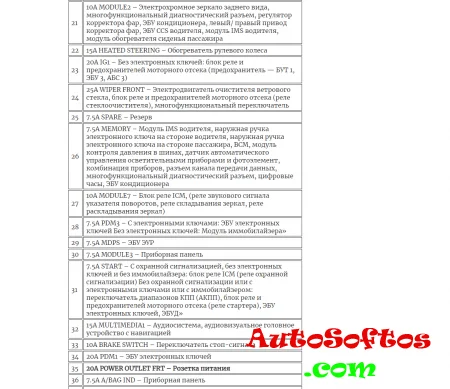

Обозначение предохранителей

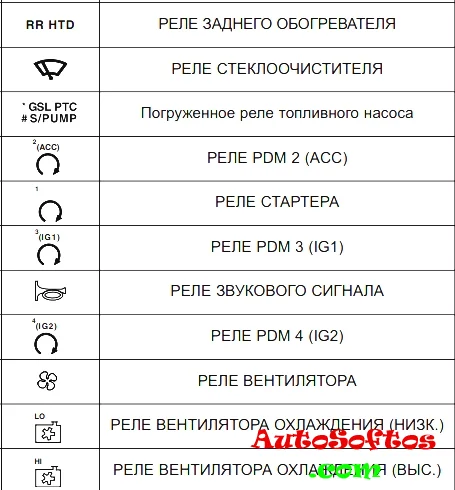

Расшифровка реле

Дополнительный блок

Устанавливается только в автомобилях с дизельным двигателем под капотом со стороны пассажира.

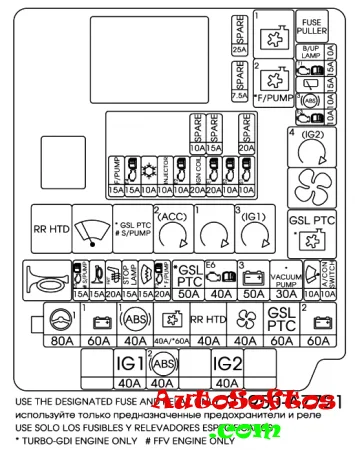

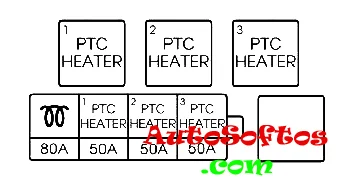

Схема

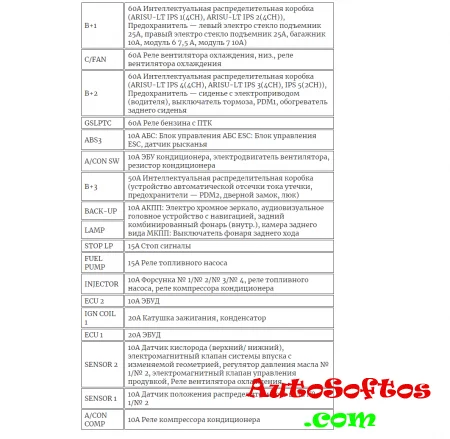

Назначение

PTC HEATER – вспомогательный / дополнительный отопитель автомобиля с дизельным двигателем. 80A предохранитель отвечающий за свечи накала.

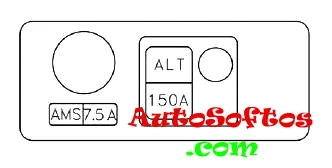

Главный предохранитель

В самой крышке, на плюсовой клемме аккумуляторной батареи, крепится предохранитель высокой мощности в виде плавкой вставки защищающий генератор.
