Предохранители Kia Picanto 1 и реле с назначением и схемами блоков

  • Разместил: klays067;
  • Прочитано: 154;
  • Дата: 3-04-2024, 01:20;
  • Сообщить о ошибке


Здесь вы найдёте описание предохранителей и реле Киа Пиканто 1 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

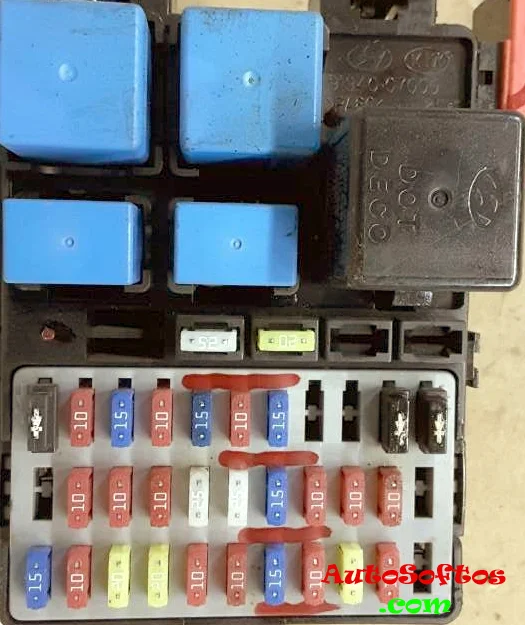

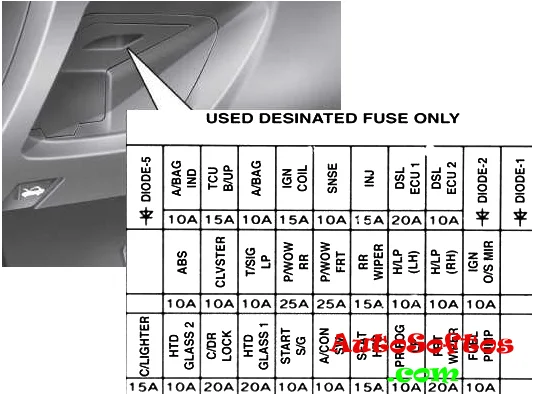

Блок в салоне


Данный блок с предохранителями и реле находится под панелью приборов со стороны водителя. Для доступа потяните за защитную крышку.

Схема

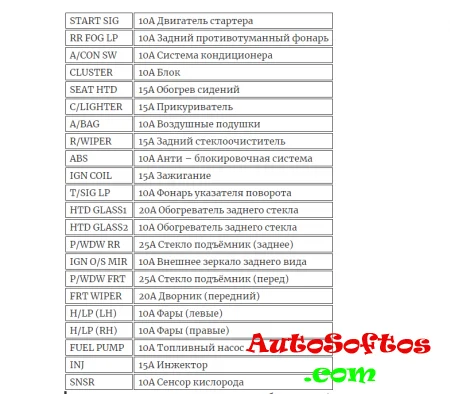

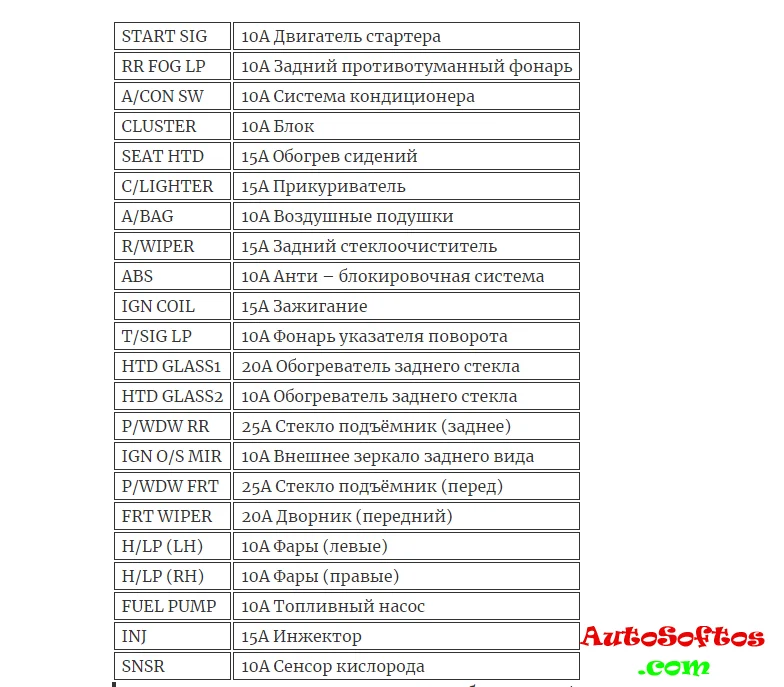

Описание




Предохранитель прикуривателя обозначен C/LIGHTER на 15А и расположен в левом нижнем углу.



Количество реле в верхней части зависти от уровня электрического оснащения. Тут могут быть расположены реле аварийной сигнализации и поворотов, центрального замка, стекло подъёмников и т.д.

Блоки под капотом

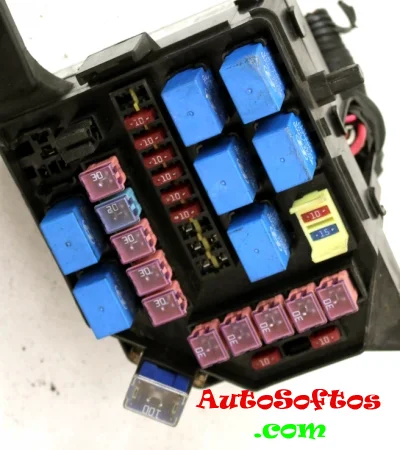

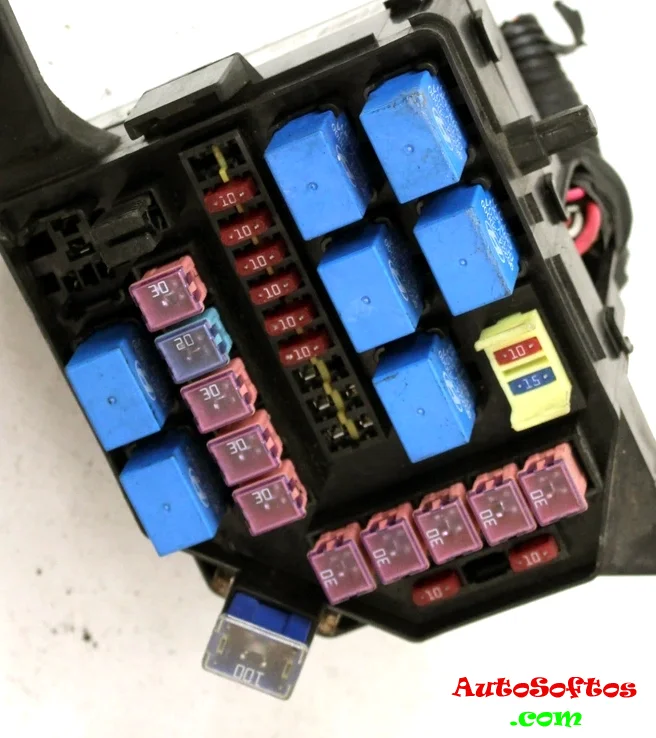

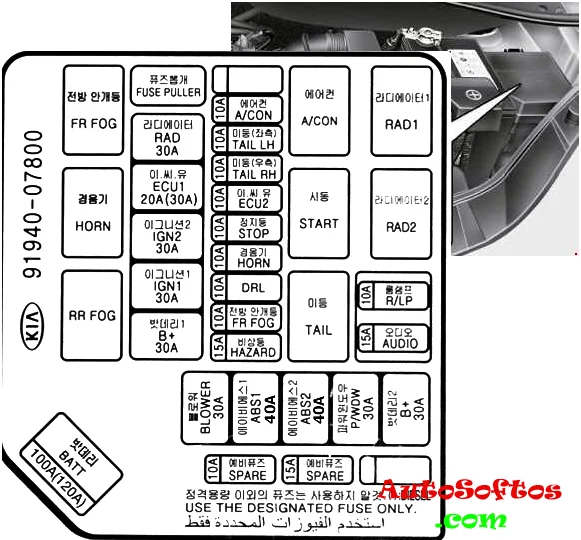

Основной блок



Находится в левой части моторного отсека.

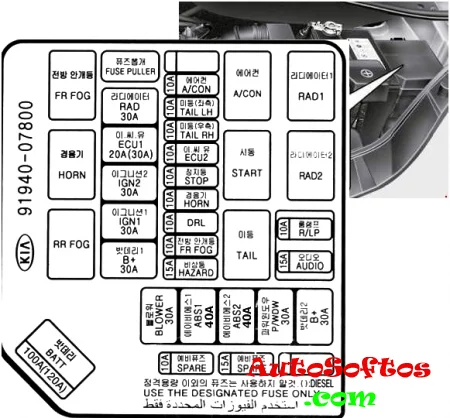

Схема

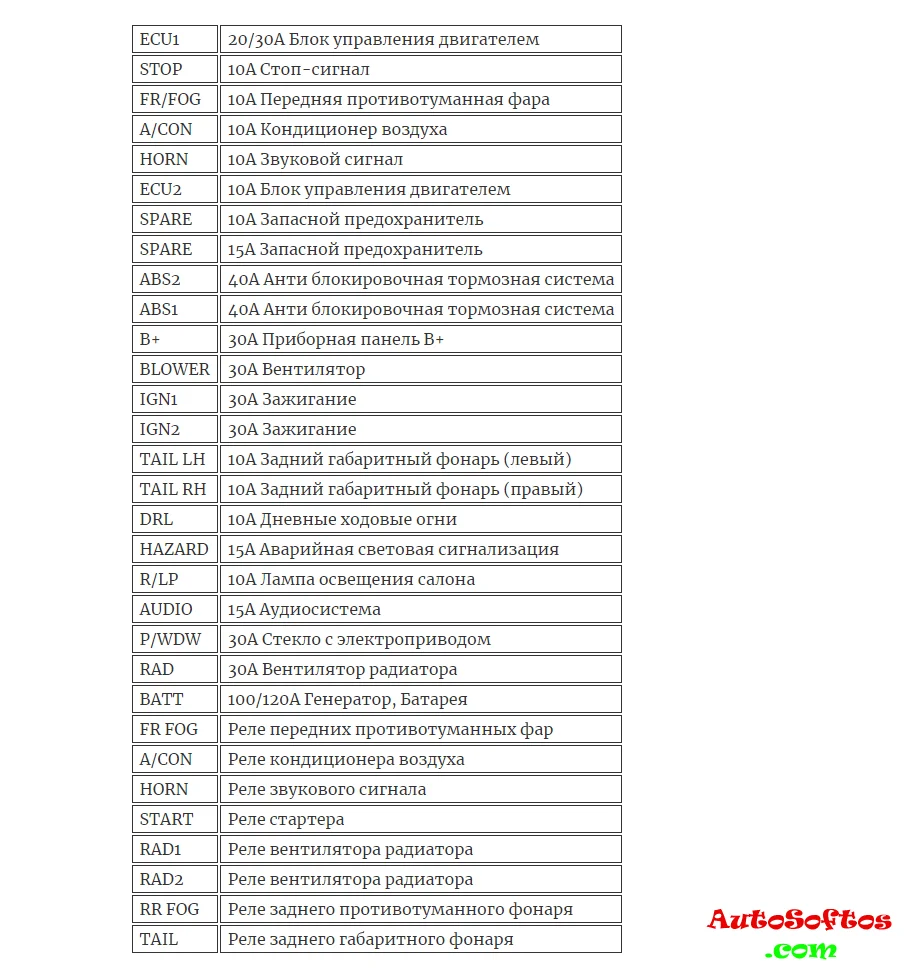

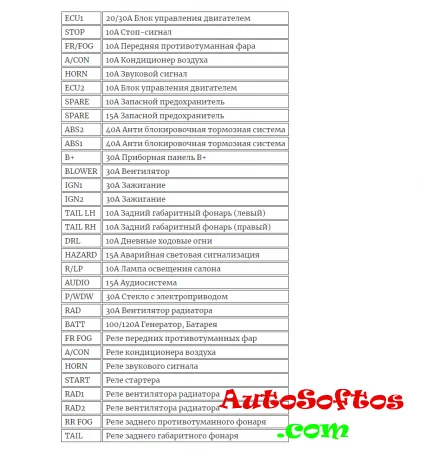

Назначение

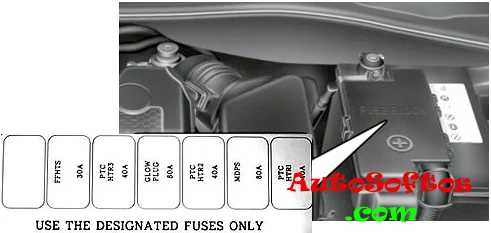

Дополнительный блок



Устанавливается на аккумуляторе в моделях с бензиновыми двигателями.

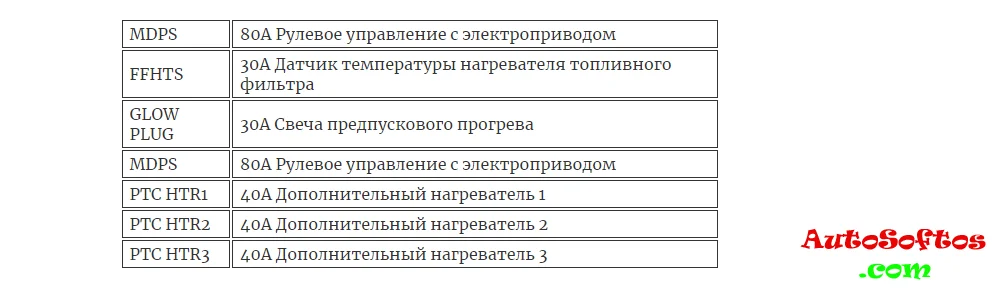

Обозначение

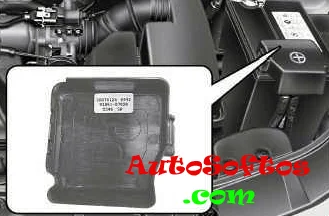

Главный предохранитель



На плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
