Здесь мы представим для ознакомления описание предохранителей и реле Кио Оптима 3 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Блок в салоне

Он находится в салоне, под панелью приборов, со стороны водителя, за защитной крышкой.

Вариант 1

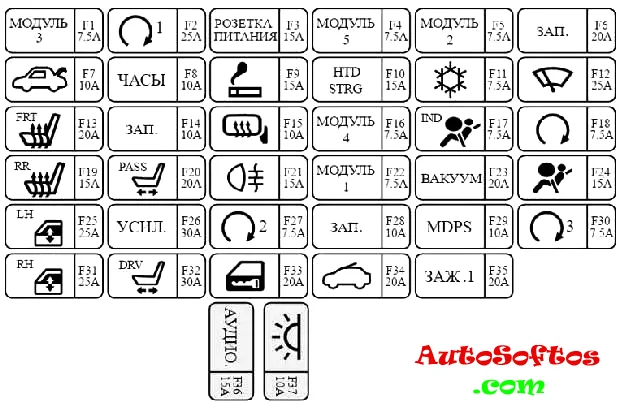

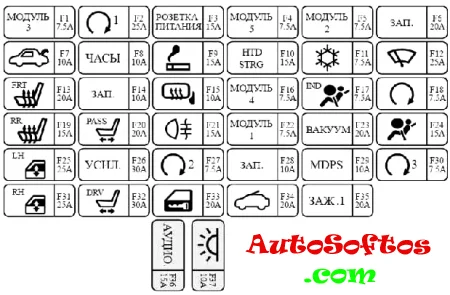

Схема

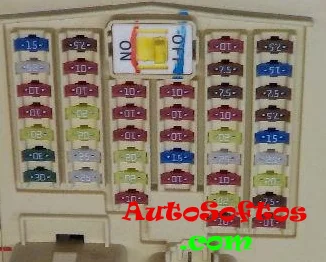

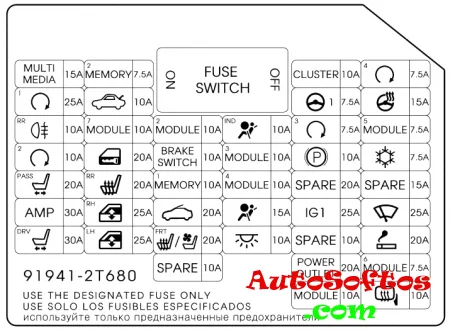

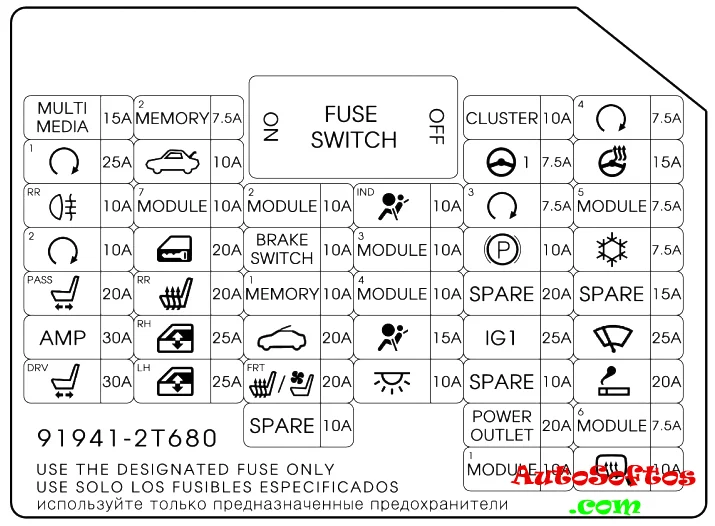

Вариант 2

Схема

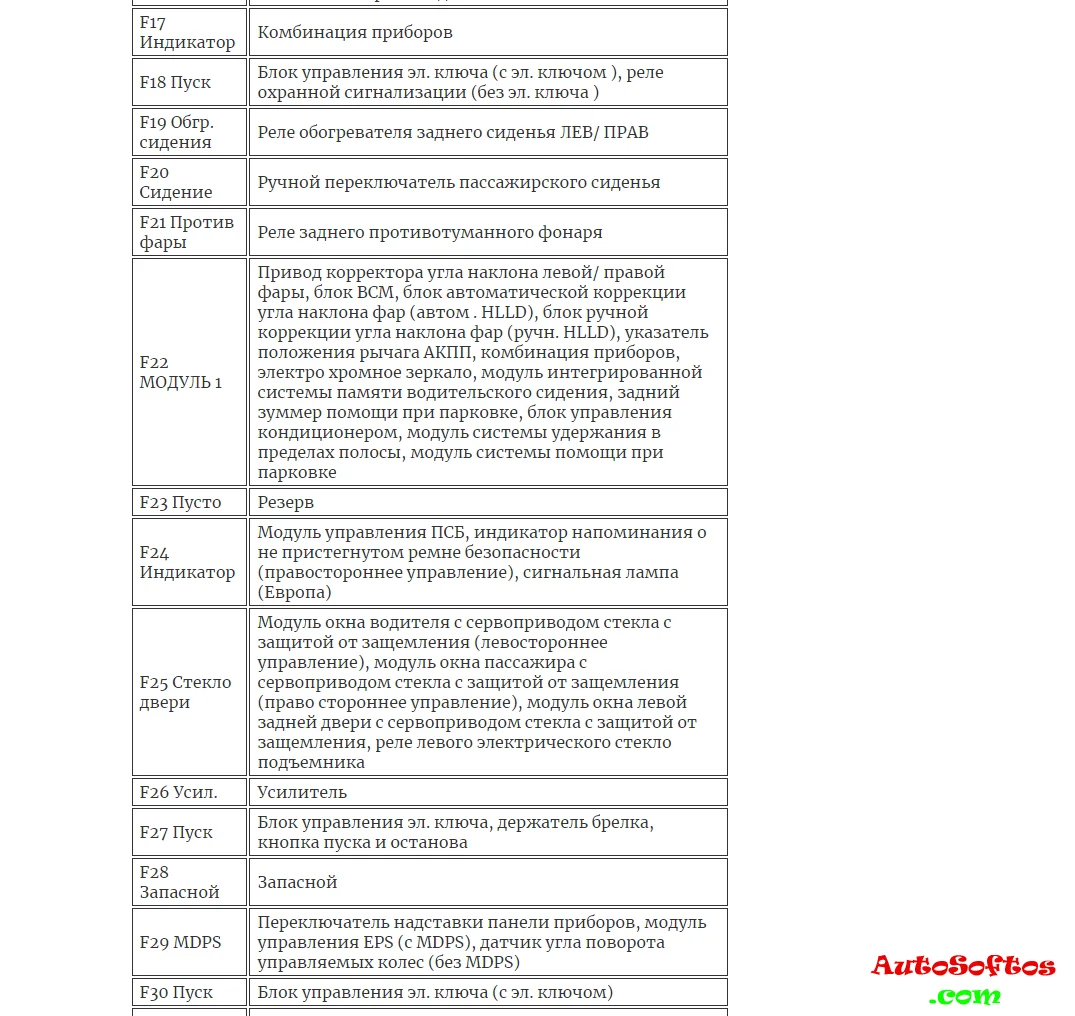

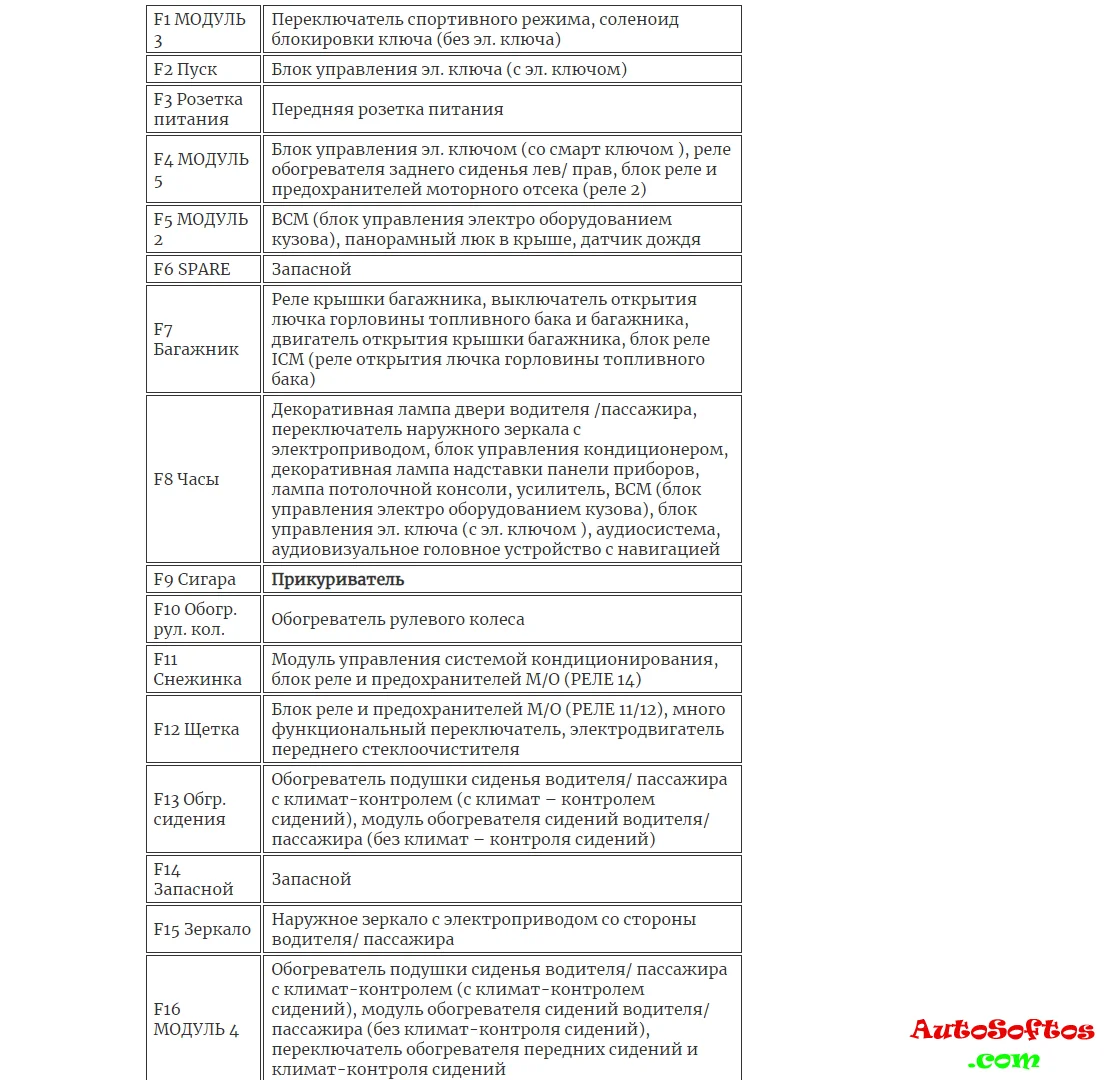

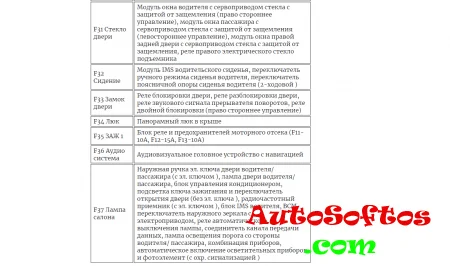

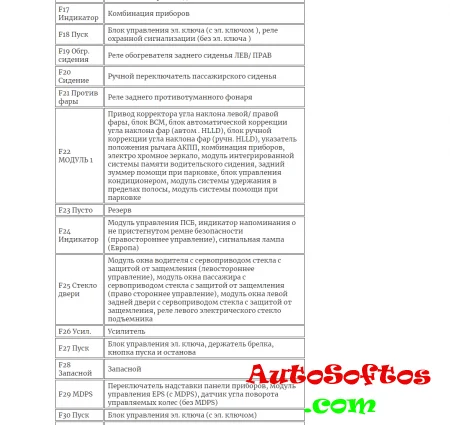

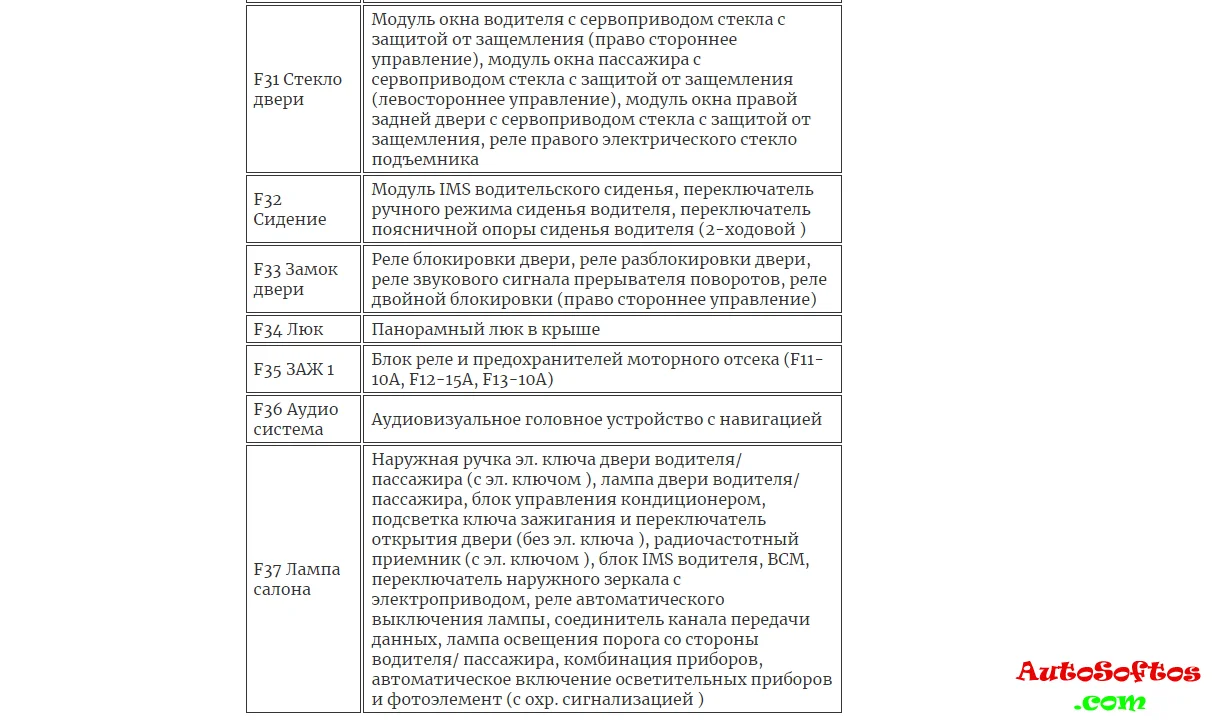

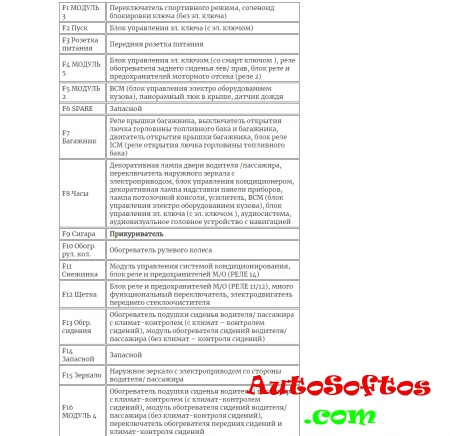

Описание схем

Реле

С обратной стороны блока могут находится отдельные реле: реле левого и правого окна с сервоприводом стекла, реле крышки багажника и реле блокировки двери.

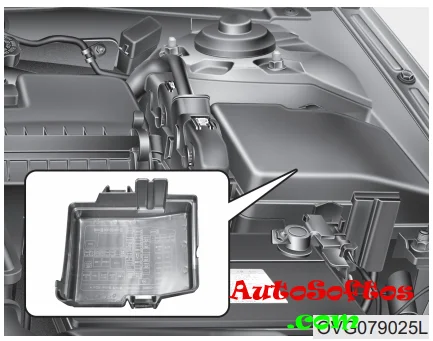

Блоки под капотом

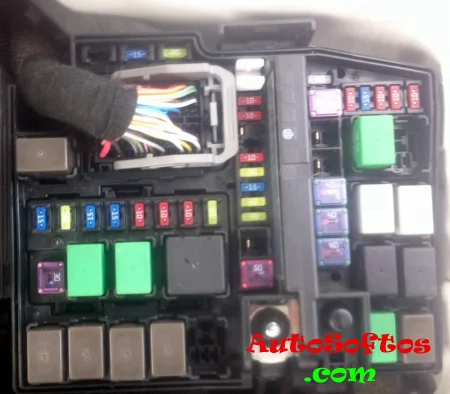

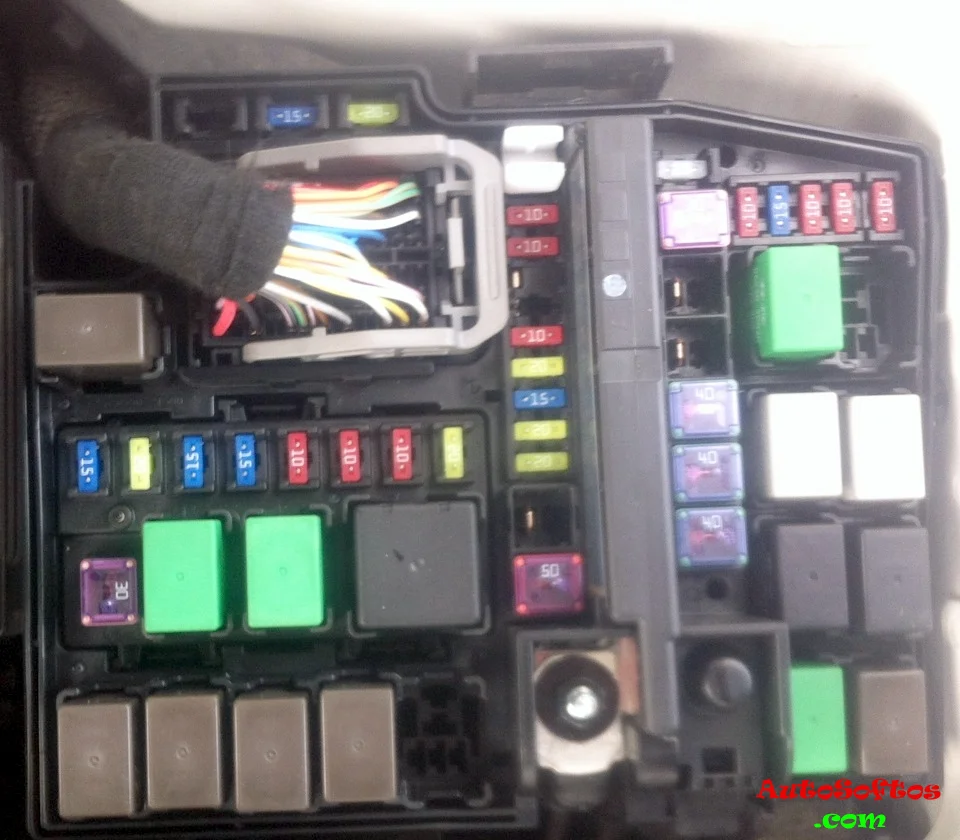

Основной блок

Расположен в левой части подкапотного пространства.

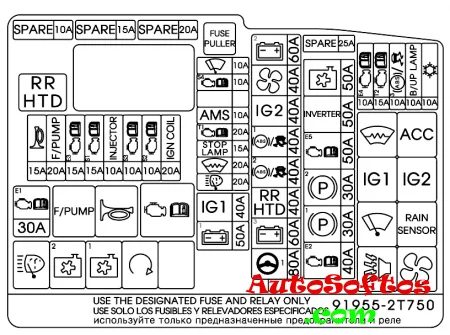

Схема

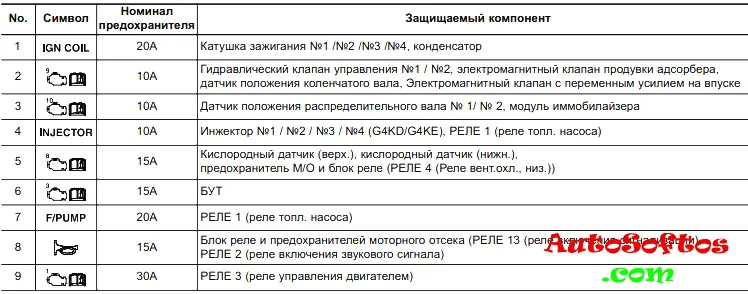

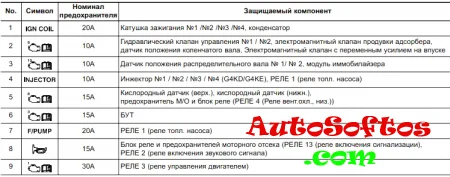

Назначение предохранителей

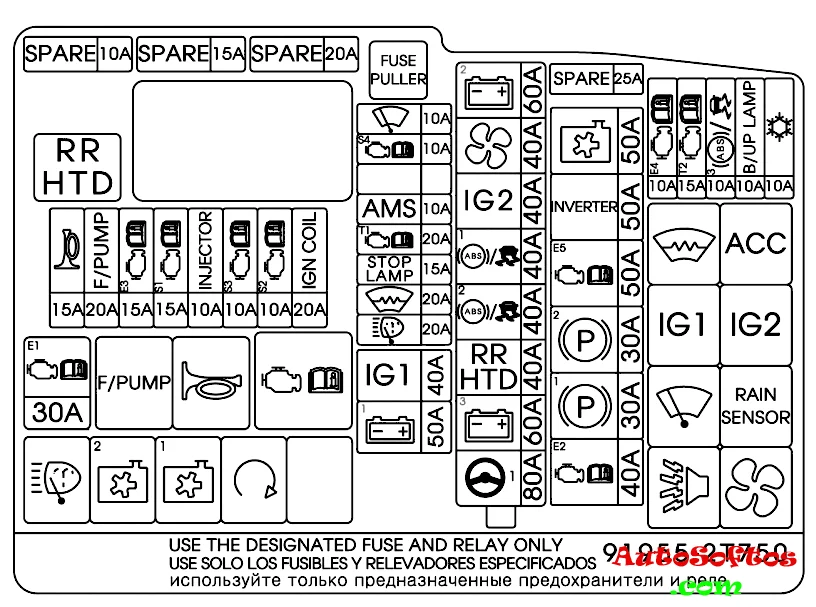

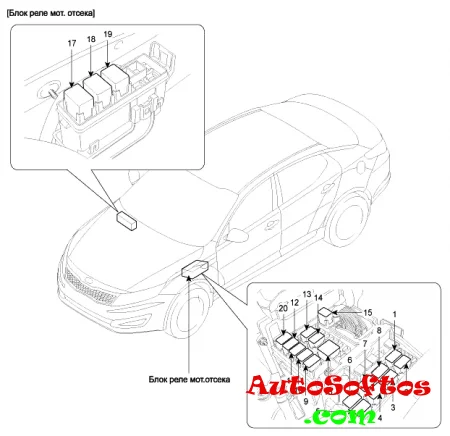

Схема расположения реле

Обозначение реле

1. Реле обогревателя переднего стекла
2. Реле блока SMK
3. Реле HAC
4. Реле датчика дождя
5. Реле вентилятора
6. Реле включения звуковой сигнализации
7. Реле стеклоочистителя
8. Резерв
9. Резерв
10. Пусковое реле
11. Реле вентилятора кондиционера (малая скорость)
12. Реле вентилятора кондиционера (высокая скорость)
13. Реле топливного насоса
14. Реле сигнала
15. Реле обогревателя заднего стекла
16. Реле управления двигателем
17. Реле кнопки пуска 1 (ACC)
18. Реле кнопки пуска 2 (IG1)
19. Реле кнопки пуска 3 (IG2)
20. Резерв

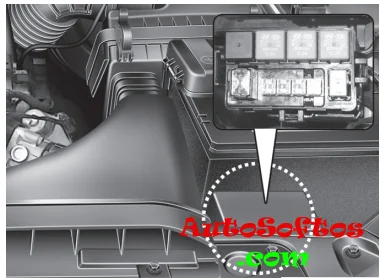

Дополнительный блок

Устанавливается в передней части моторного отсека в моделях с дизельными двигателями.

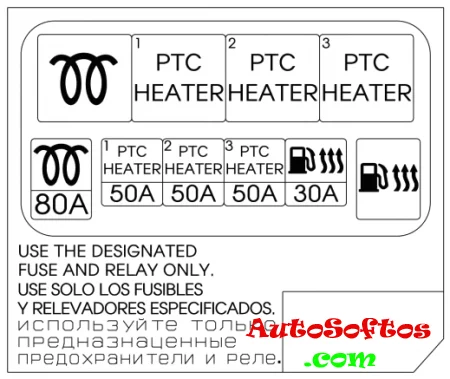

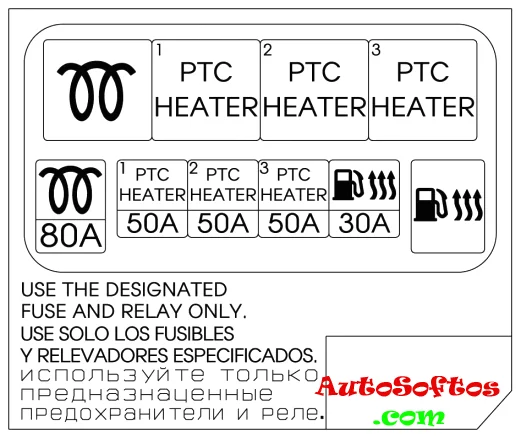

Схема

Расшифровка

80А – свечи накала
PTC HEATER – подогреватель (дополнительный отопитель)
30А – топливный фильтр

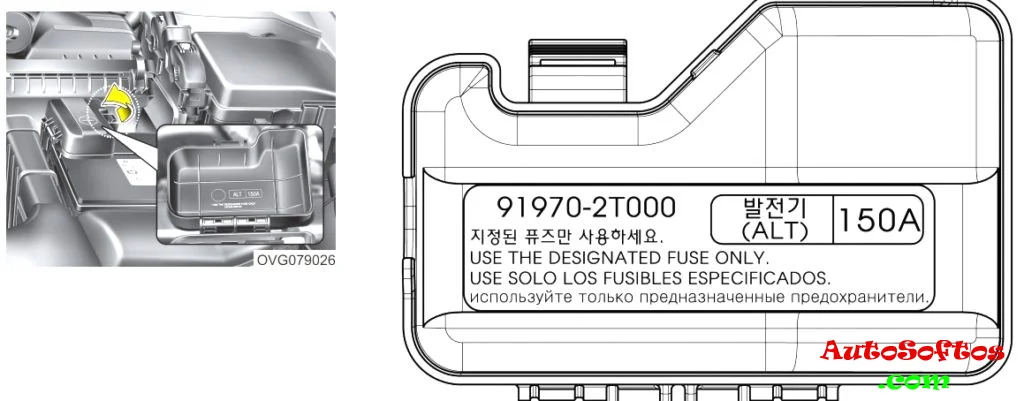

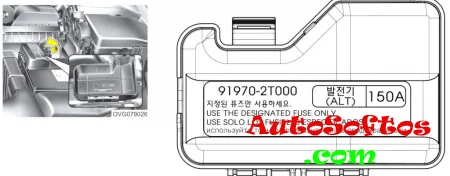

Главный предохранитель

Главный силовой предохранитель находится на плюсовой клемме аккумуляторной батареи и выполнен в виде плавкой вставки.
