Предохранители и реле Kia Picanto 2 и 3 поколения со схемами блоков

  • Разместил: klays067;
  • Прочитано: 98;
  • Дата: 12-04-2024, 01:04;
  • Сообщить о ошибке


Здесь вы найдёте описание предохранителей и реле Киа Пиканто 2 и 3 го поколения со схемами и фотографиями, а так же местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

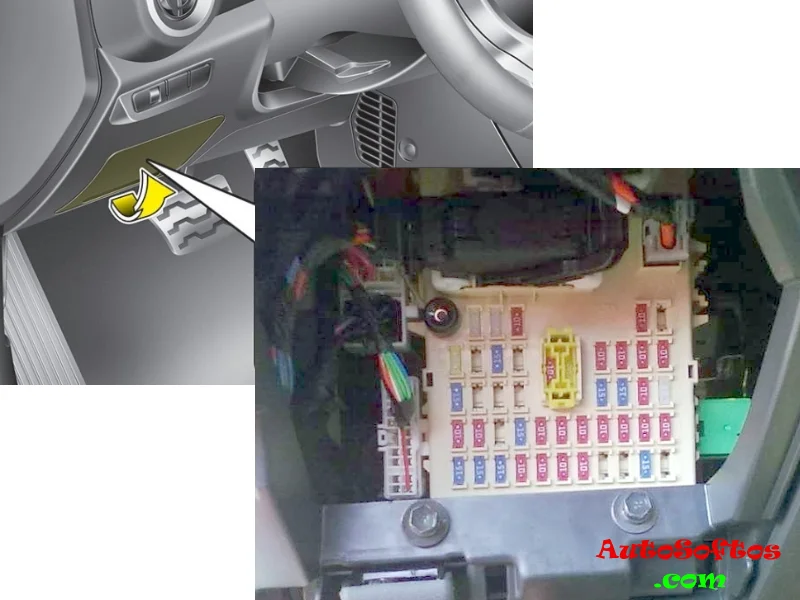

Блок в салоне

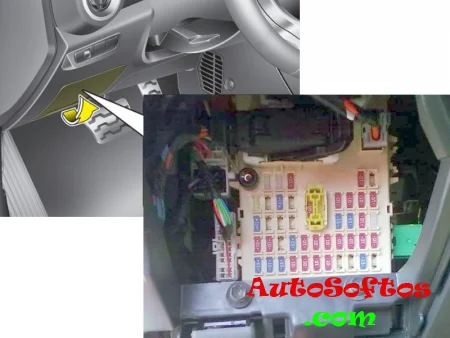

Находится под панелью приборов со стороны водителя, за защитной крышкой.

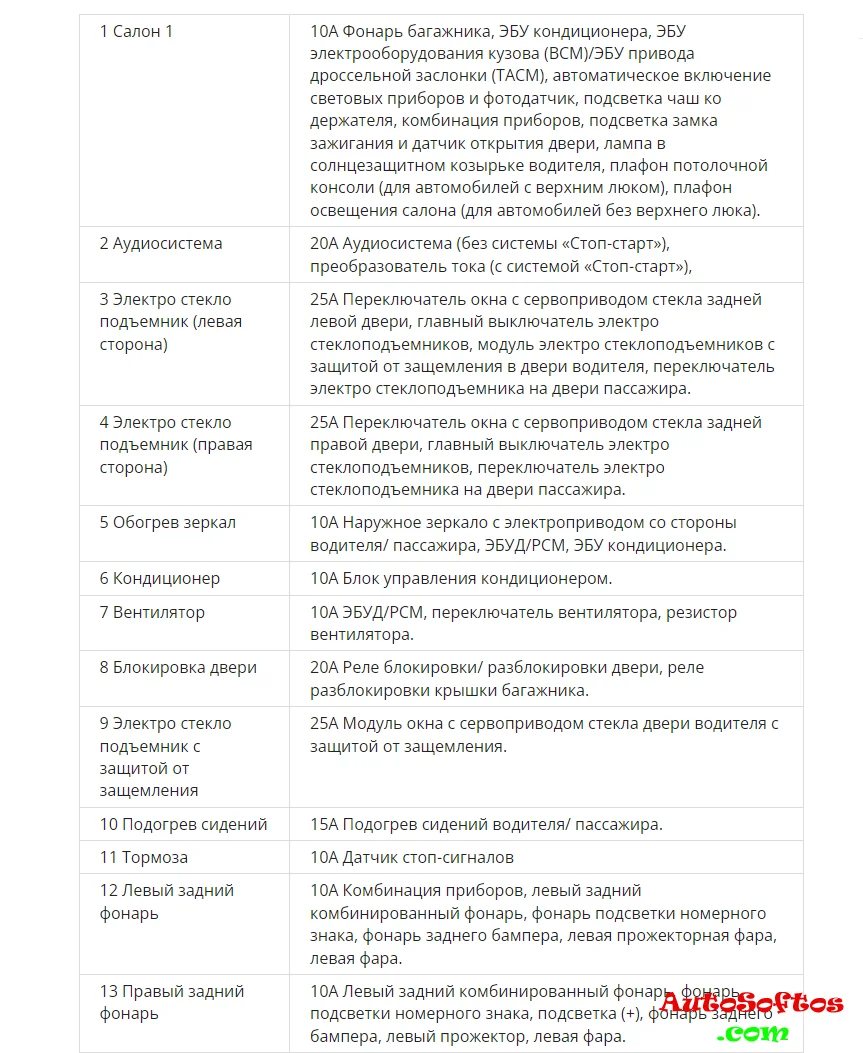

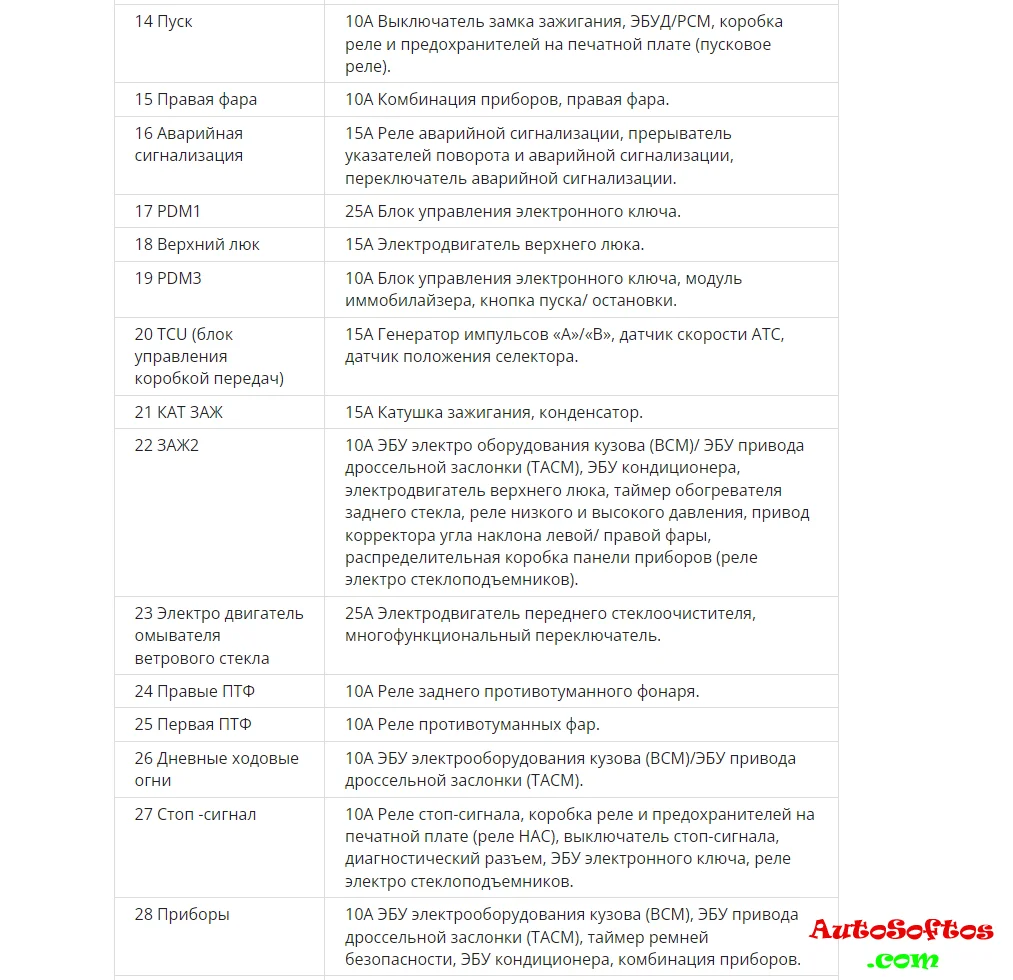

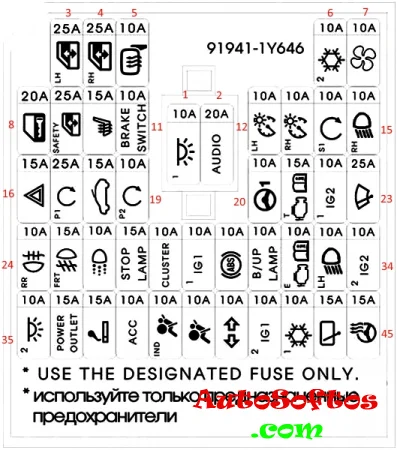

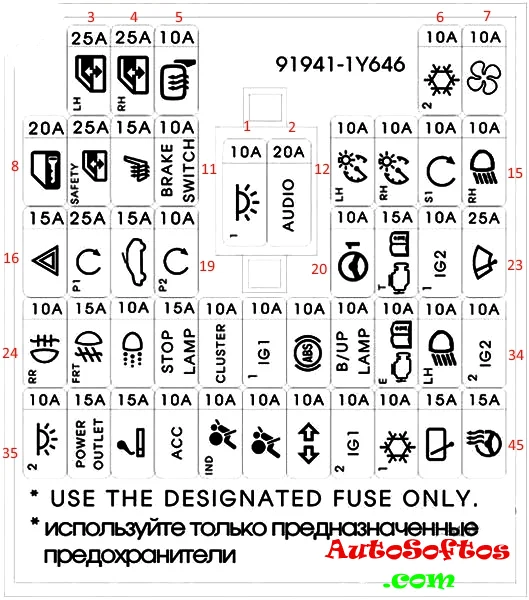

Схема

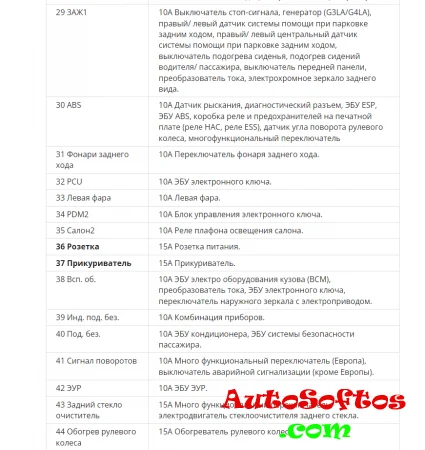

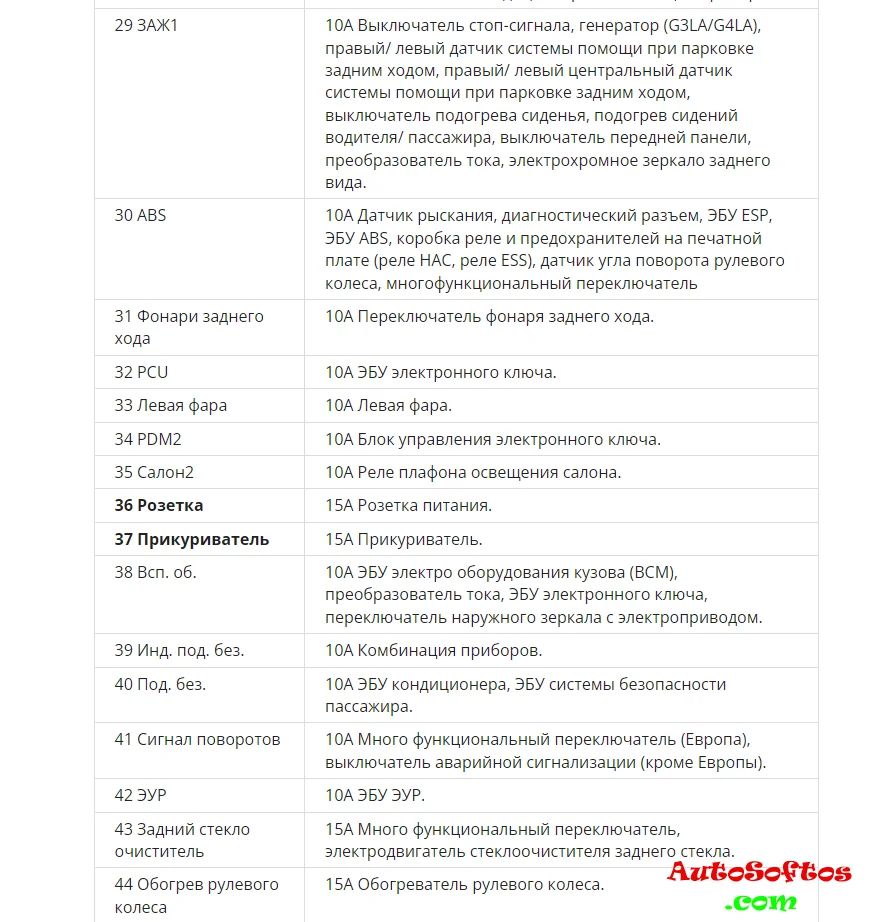

За дополнительные розетки и прикуриватель отвечают предохранители с номерами 36 и 37 на 15А.



Отдельно могут крепится реле отвечающие за центральный замок и электрические стеклоподъемники.

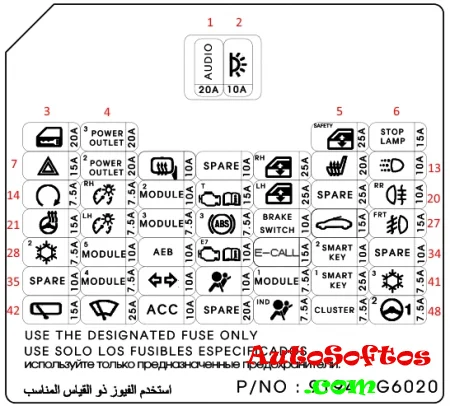

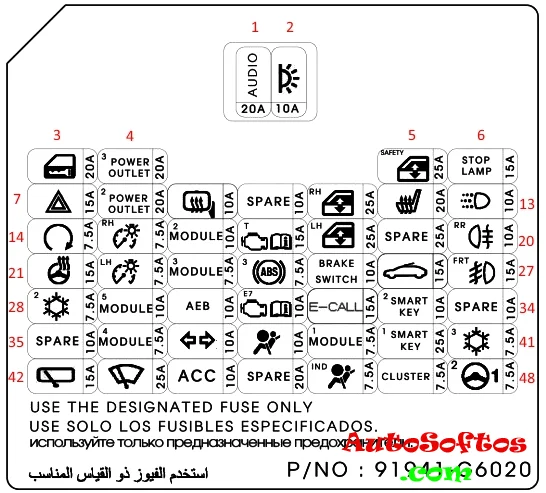

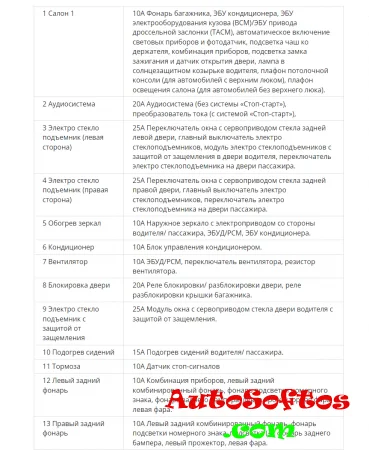

Схема для 3 го поколения




Предохранители прикуривателя и розетки обозначены как Power Outlet на 20А.



Блоки под капотом

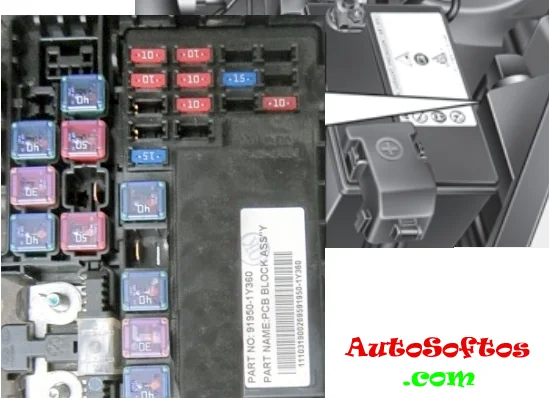

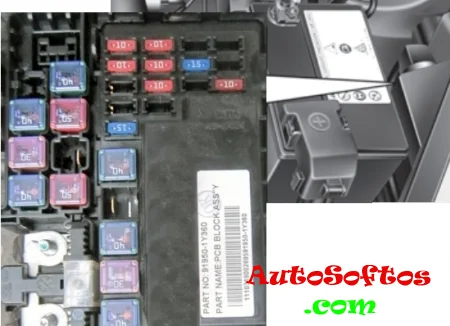

Основной блок



Располагается в левой части моторного отсека за аккумулятором.

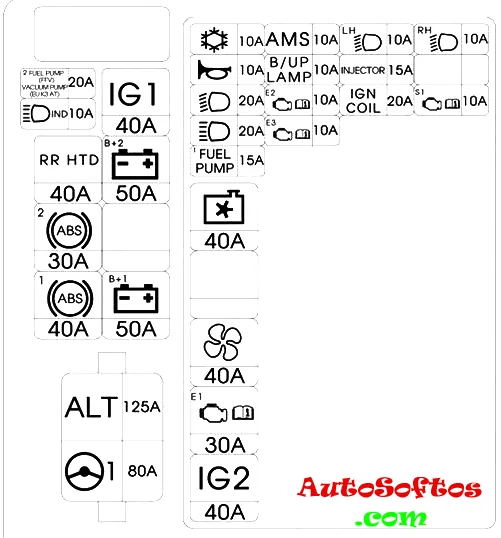

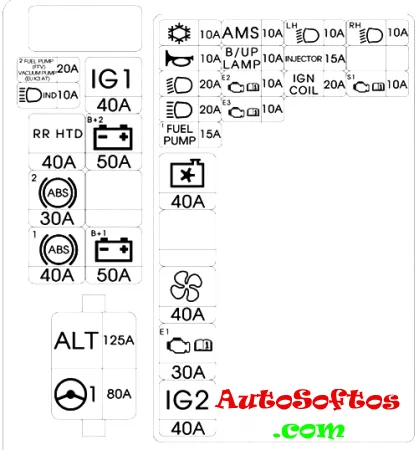

Схема

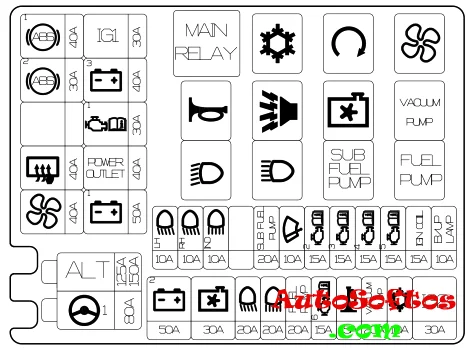

Схема для 3 го поколения

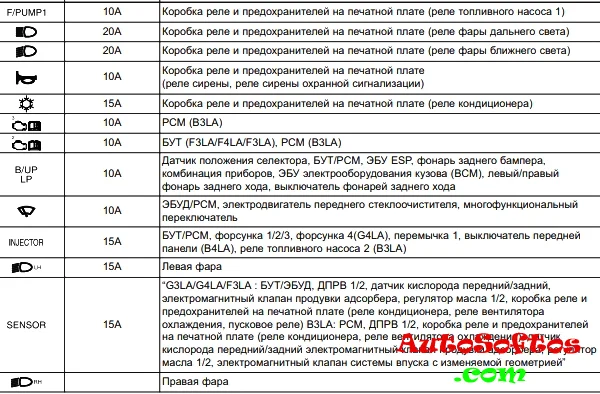

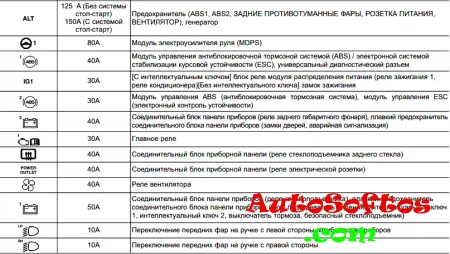

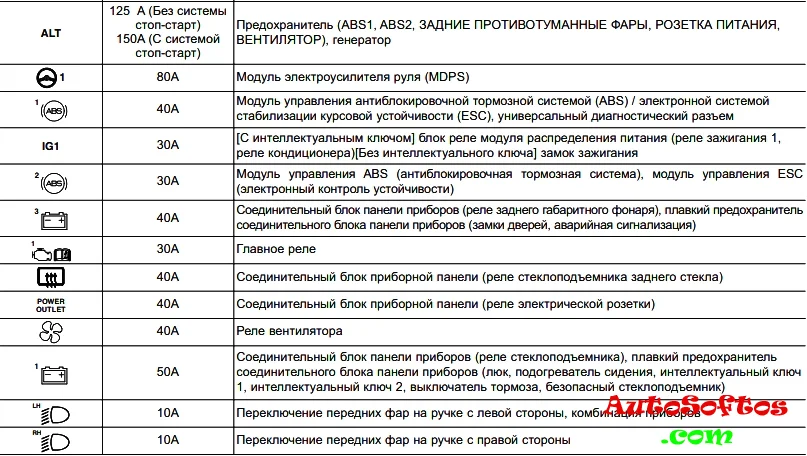

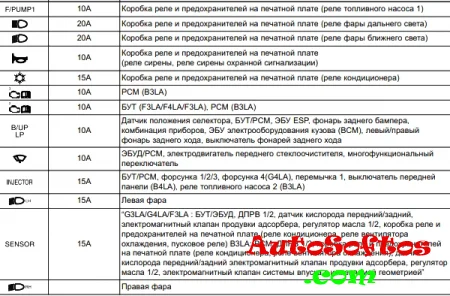

Обозначение

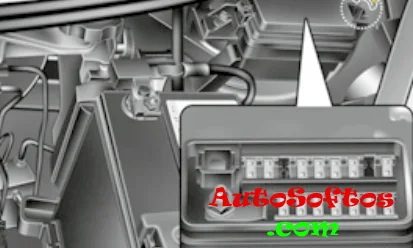

Дополнительный блок


Может устанавливаться рядом с основным. Тут находятся элементы отвечающие за работу двигателя.
Предохранители и реле Kia Picanto 2 и 3 поколения со схемами блоков

Так же на плюсовой клемме аккумуляторной батареи может на располагаться главный предохранитель высокой мощности.
