Здесь мы представим описание предохранителей и реле Лексус РХ 300 330 350 2 го поколения со схемами блоков и местами их расположения. Отдельно отметим предохранитель отвечающий за прикуриватель.
Блок в салоне

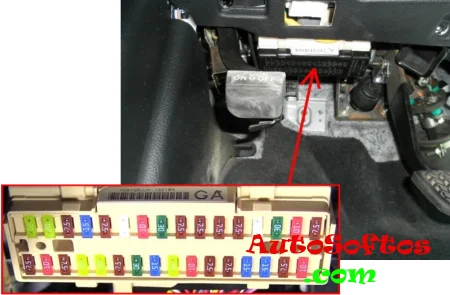

В салоне автомобиля блок с предохранителями расположен с левой стороны, под панелью приборов. Для доступа надо убрать крышку защиты.
Предохранители

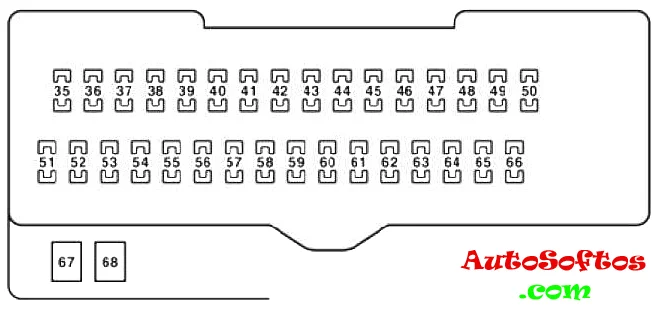

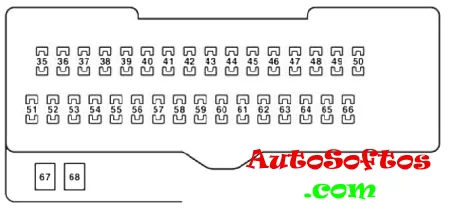

Схема

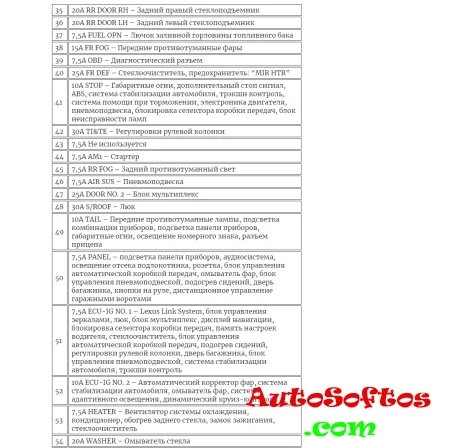

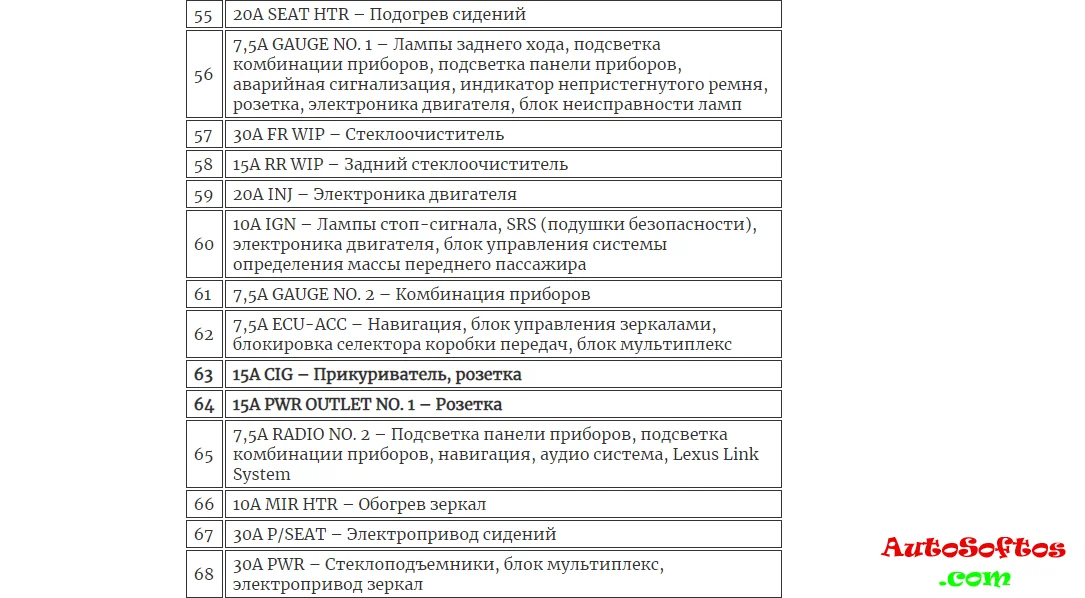

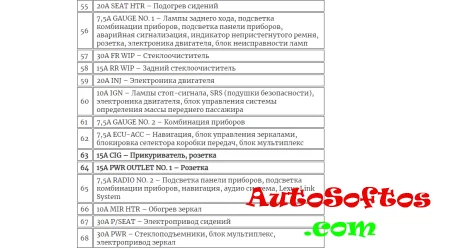

Описание
За прикуриватель и заднюю розетку отвечают предохранители 63 и 64. Ещё один предохранитель расположен в блоке под капотом.
Предохранители 68 на 30А POWER – Стеклоподъемники и 67 на 30А P/SEAT – Сиденья с электроприводом расположены отдельно в верней части блока.
Реле
С обратной стороны блока крепится несколько элементов реле.
Назначение
Противотуманный свет
Габаритный свет
Вспомогательное реле
Стеклоподъемники
Зажигание (IG1)
Отдельно в верхней части устанавливается реле сигналов поворота (81980).
Блок под капотом

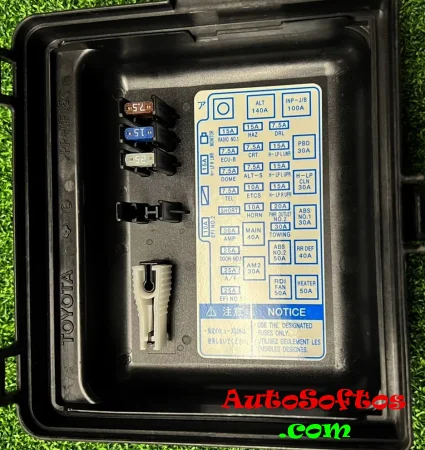

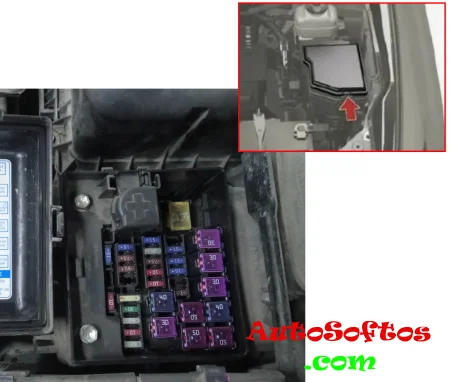

Под капотом с левой стороны расположен основной блок с предохранителями и реле.
Предохранители

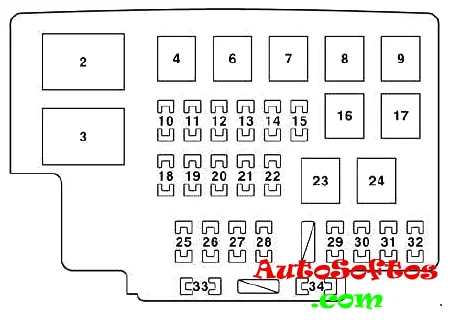

Схема

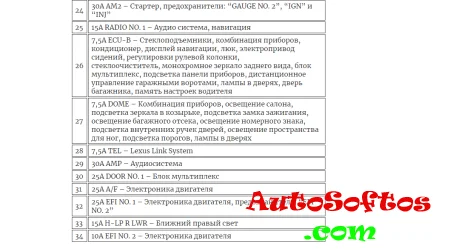

Обозначение
Реле

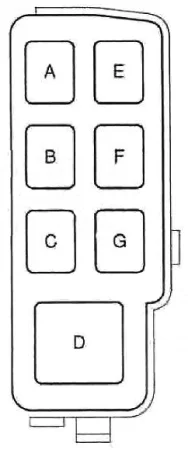

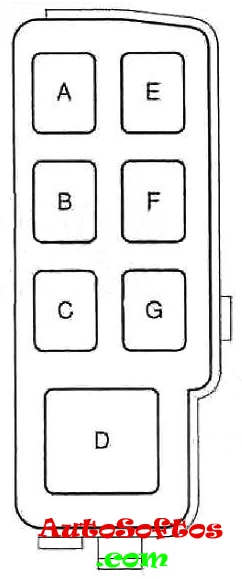

Схема
Расшифровка
A – STARTER реле системы запуска
B – HORN реле звукового сигнала
C – EFI MAIN главное репе системы впрыска / топливный модуль / бензонасос
D – AIR SUS реле пневмоподвески
E
F
G – A/F реле электронного блока управления двигателем
Отдельно, вне блоков могут устанавливаться некоторые дополнительные элементы защиты например: реле системы центрального замка, реле отопителя и т.д.
