Здесь Вы найдёте информацию с описанием предохранителей и реле Мазда СХ9 со схемами блоков и местами их расположения для двух поколений. Отметим предохранитель прикуривателя.
Блок в салоне
1-ое поколение

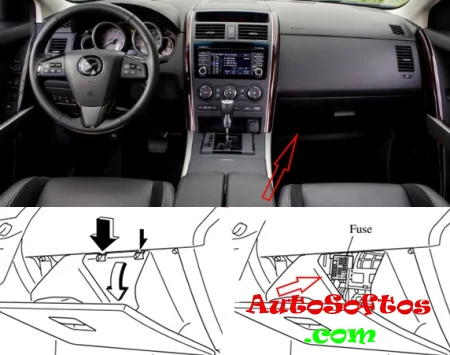

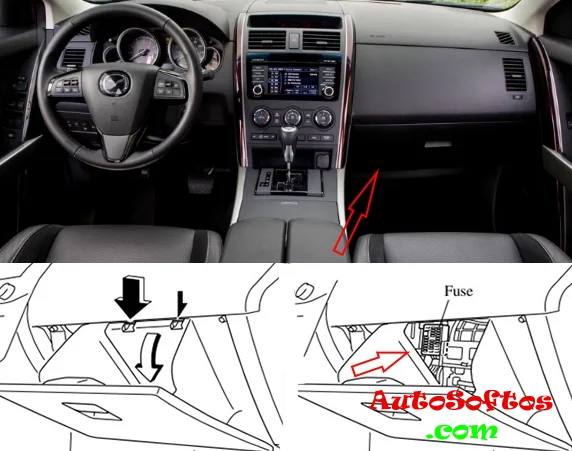

Он находится под панелью за бардачком, для доступа надо открыть защитную крышку по стрелке.

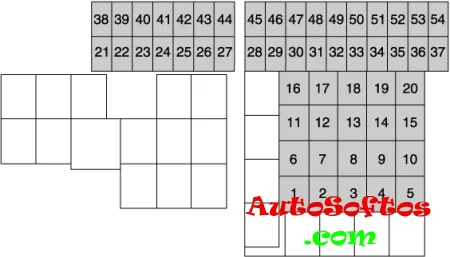

Схема

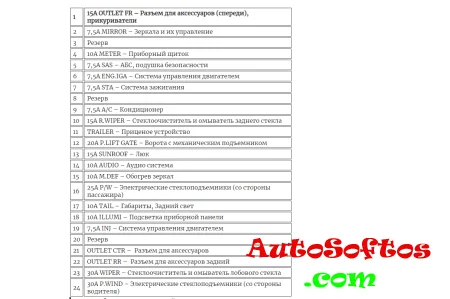

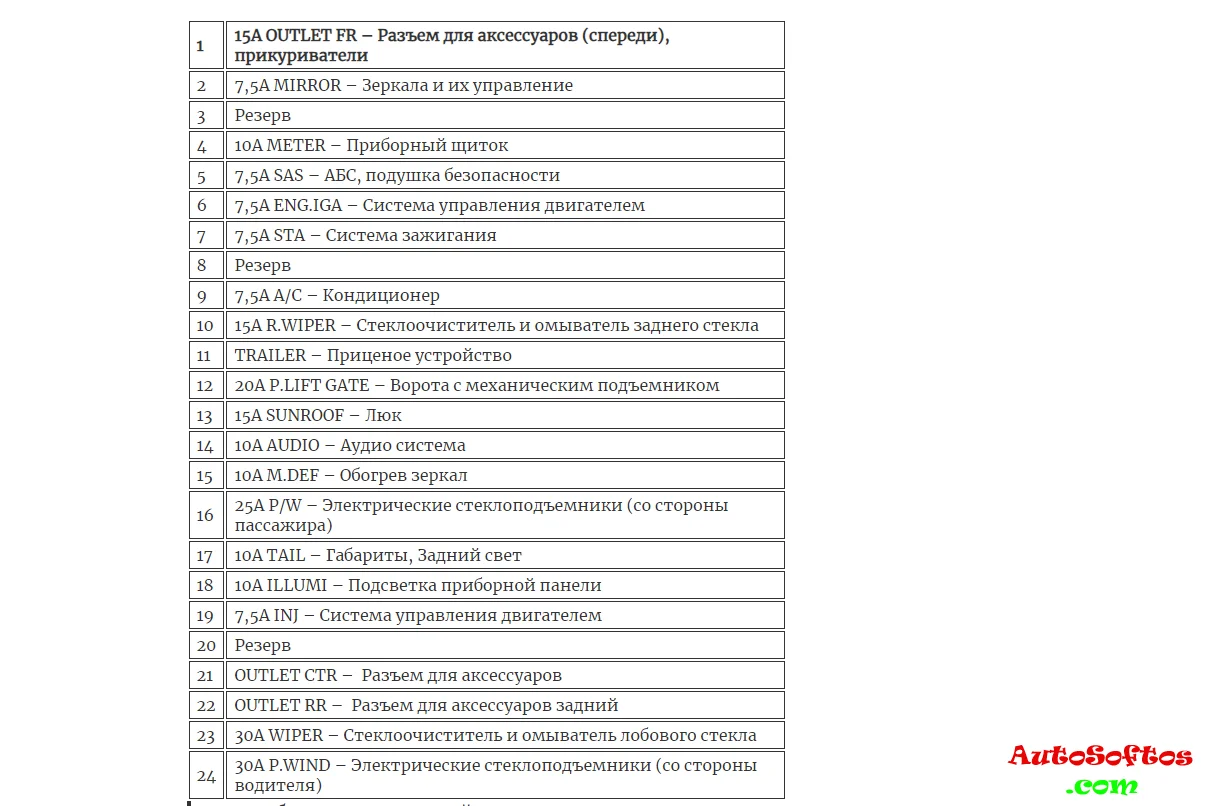

Описание
За работу прикуривателей отвечают предохранители обозначенные как OUTLET.
2-ое поколение

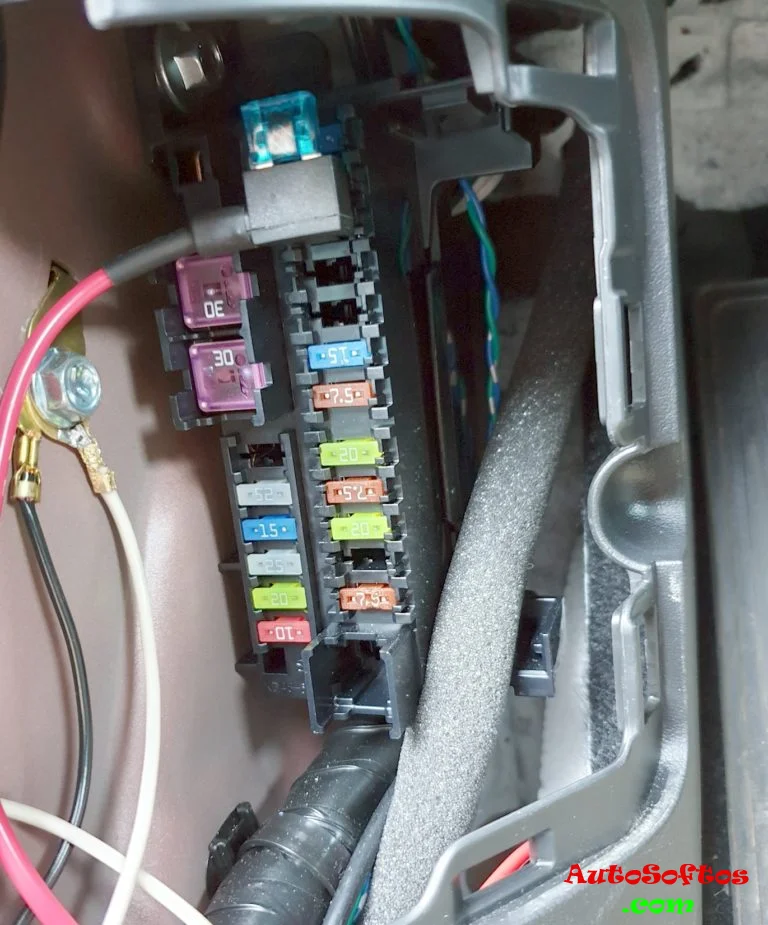

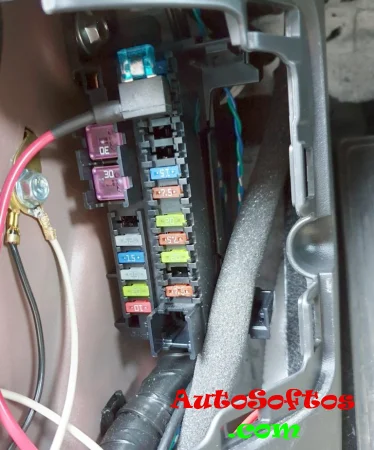

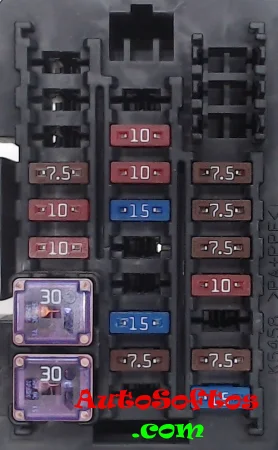

Устанавливается под защитной крышкой на левой стойке около ноги водителя.

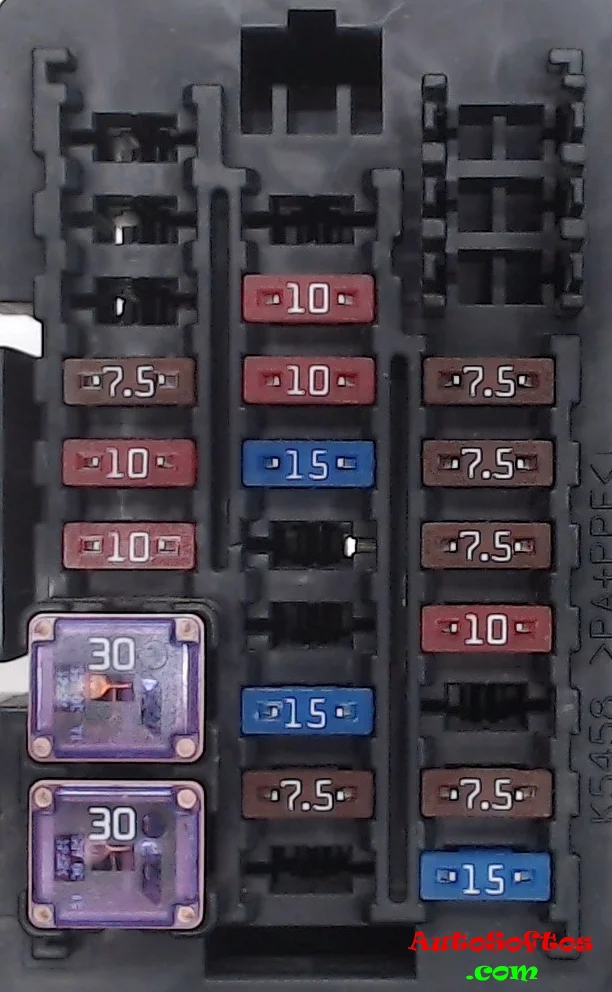

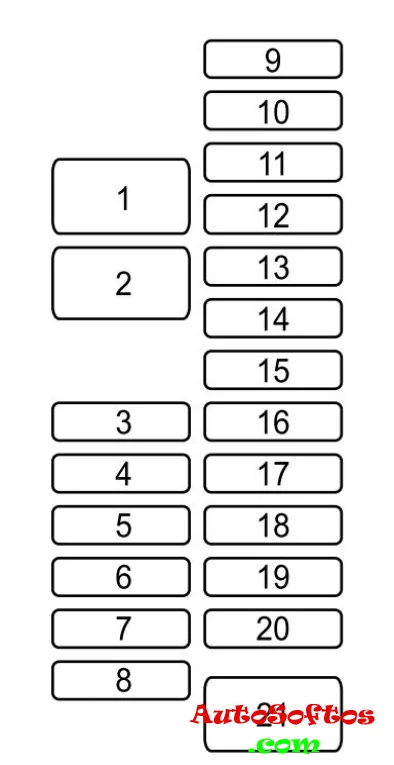

Схема

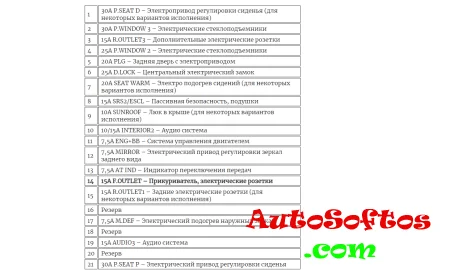

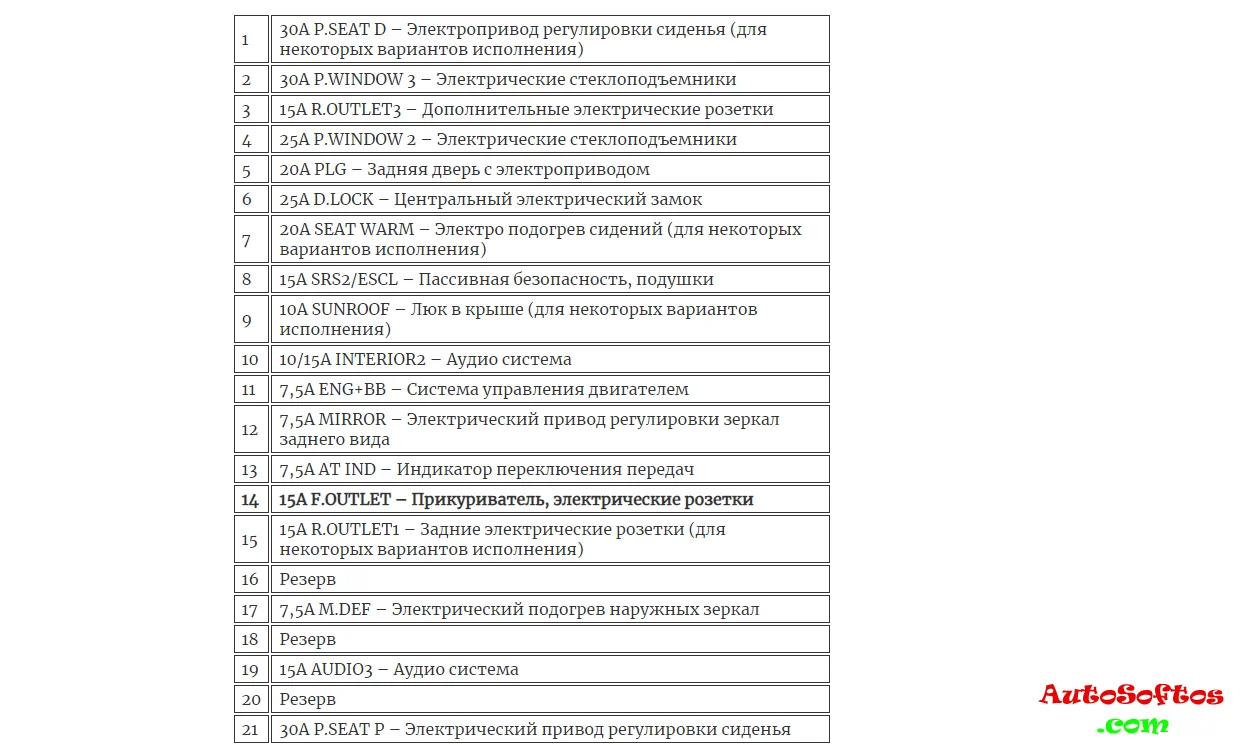

Предохранители прикуривателя обозначены как OUTLET на 15А и расположены под номерами 3, 14 и 15. Так же в блоке под капотом может крепится ещё одни предохранитель и одно реле отвечающие за работу розеток питания.
Блоки под капотом

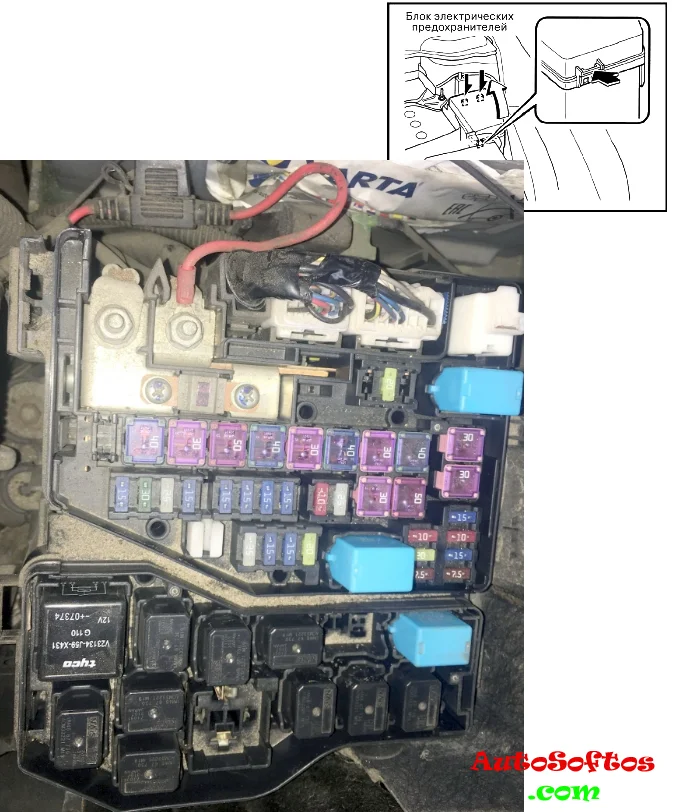

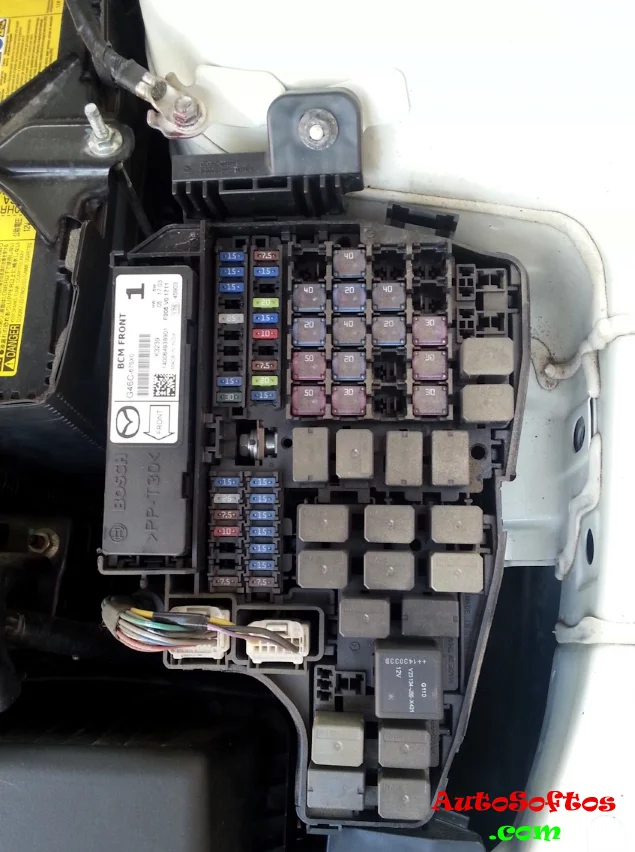

В обоих поколениях блок расположен в левой части моторного отсека рядом с аккумулятором.
1-ое поколение
Схема

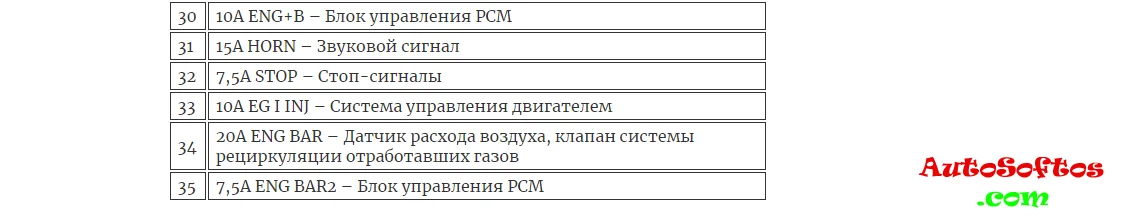

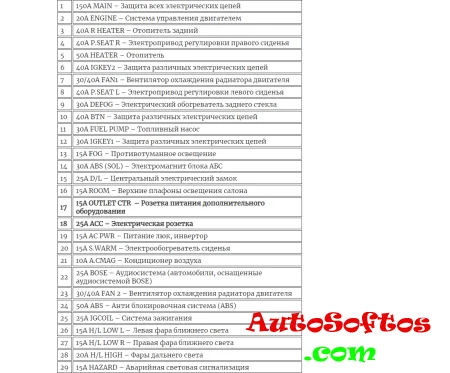

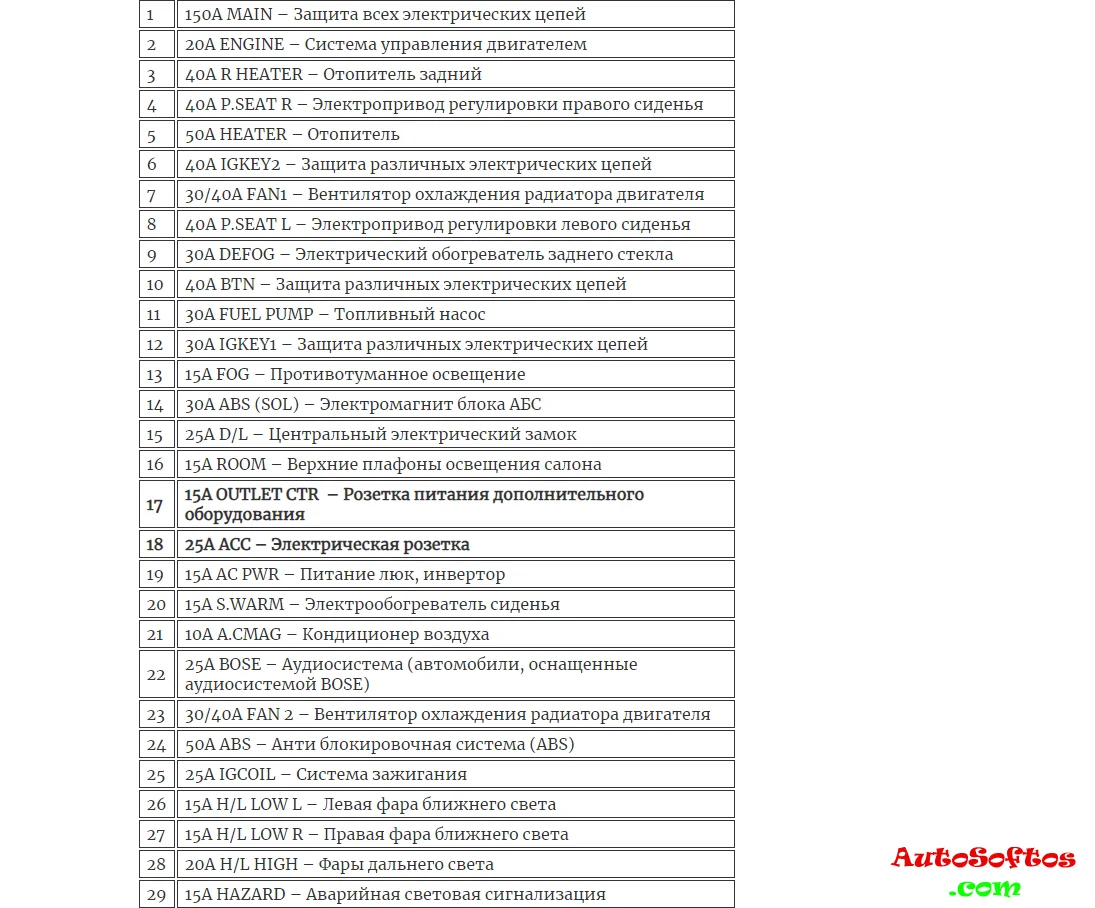

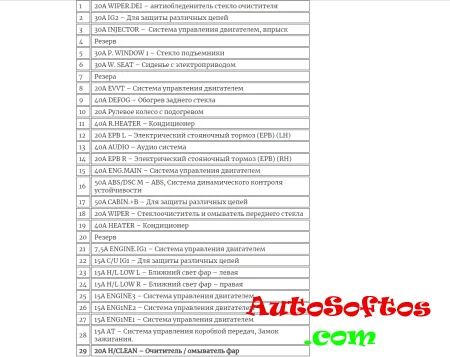

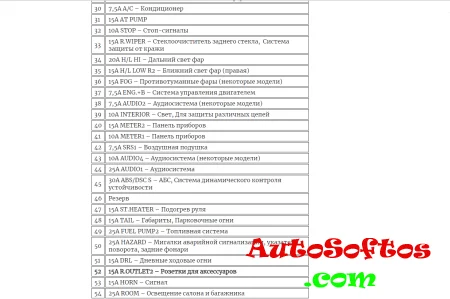

Назначение
R1 FUEL PUMP RELAY – Реле топливного насоса
R2 EGI MAIN RELAY – Главное реле управления двигателем
Дополнительные элементы могут крепится вне этих блоков, например с правой стороны подкапотного пространства может находится ещё один блок реле.

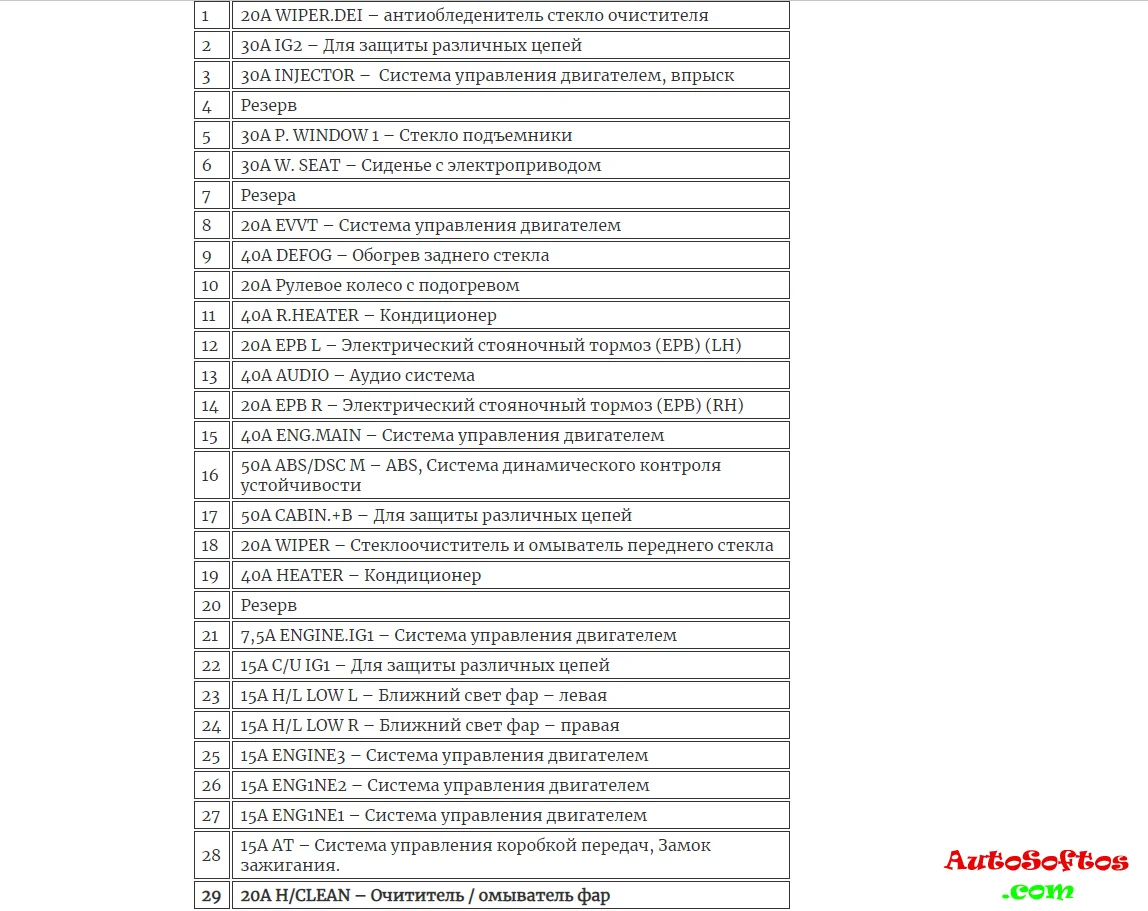

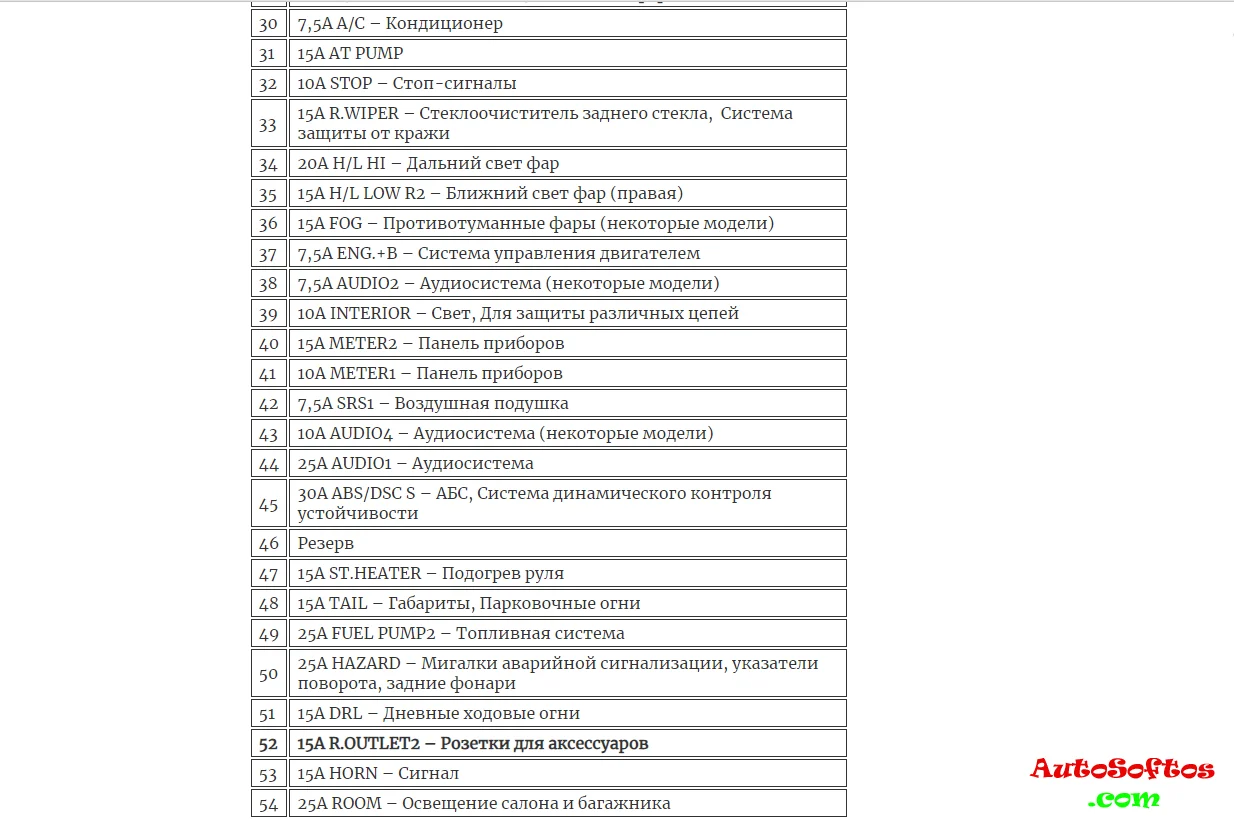

2-ое поколение
