Здесь вы найдёте описание предохранителей и реле Мазда Титан производившихся в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 годах со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Общее расположение блоков

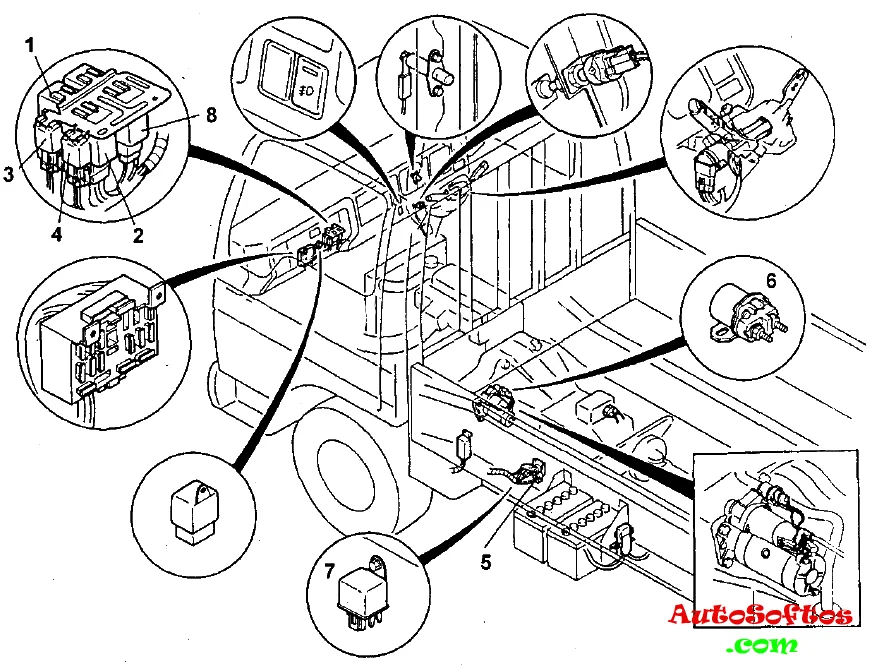

Общая схема расположения электронных блоков управления

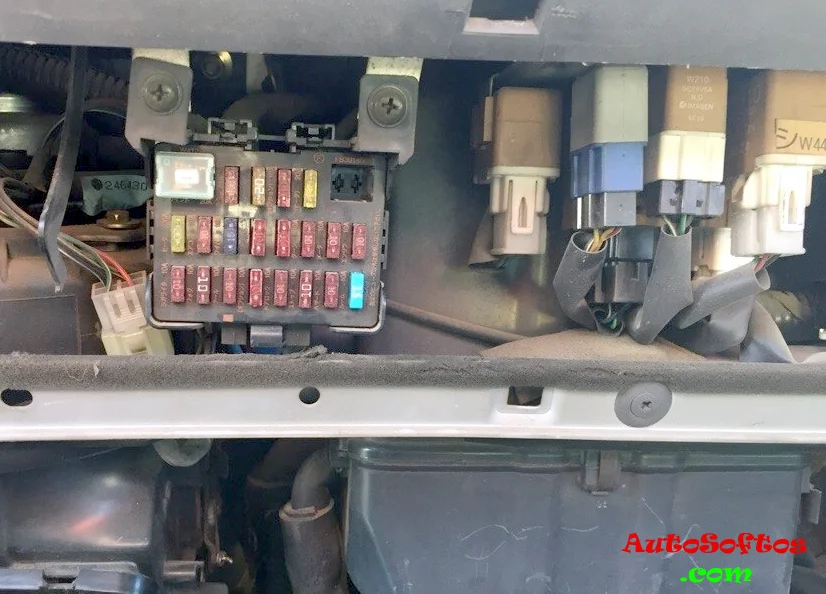

В нижней части панели приборов со стороны пассажира находится блок с реле и предохранителями.
Назначение реле
1. Реле проверки стоп-сигналов
2. Реле-прерыватель указателей поворота
3. Реле звукового сигнала
4. Реле системы увеличения скорости прогрева
5. Реле подогревателя воздуха на впуске
6. Вспомогательное реле
7. Реле свечей накаливания
8. Реле-прерыватель стеклоочистителей.
Блок предохранителей

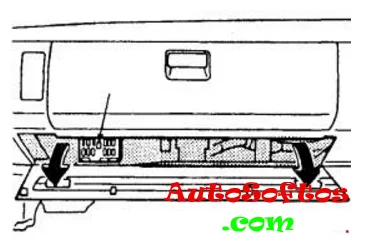

Для доступа уберите защитную крышку.

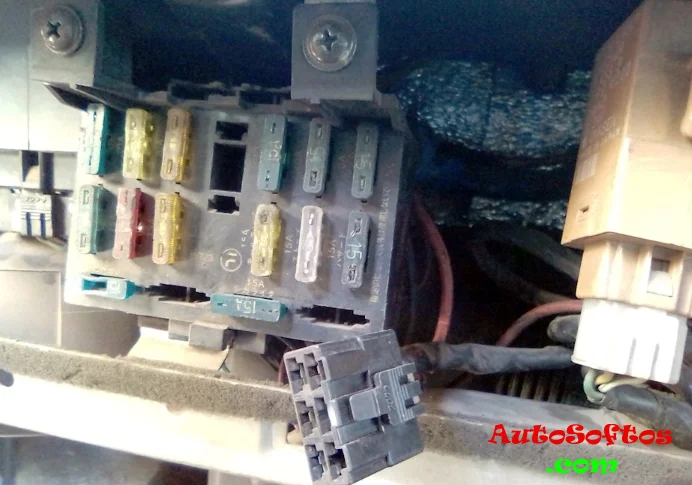

Вариант 1
Схема

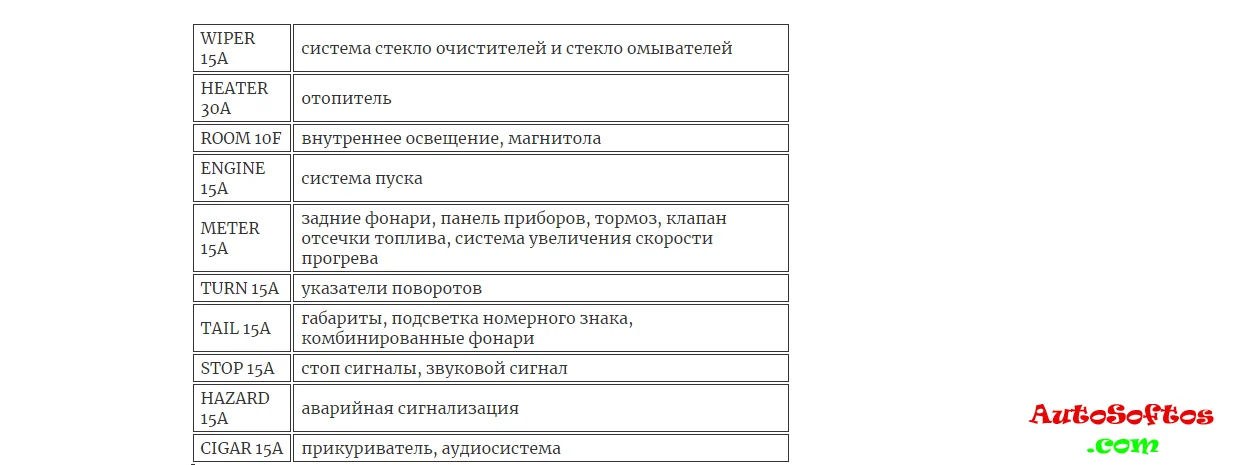

Описание
Предохранитель прикуривателя обозначен как CIGAR на 15А.
Вариант 2

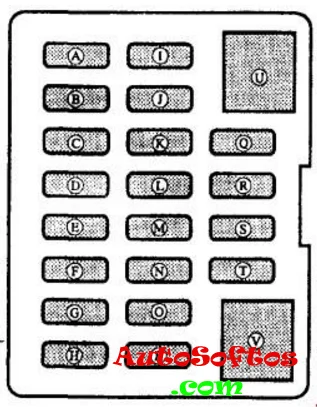

Схема

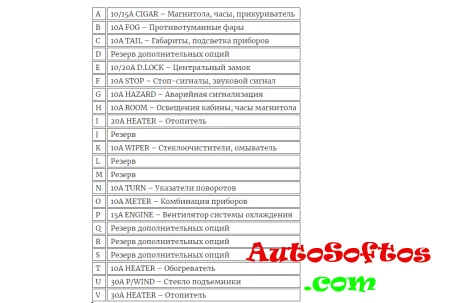

Обозначение
Предохранитель прикуривателя находится на схеме в позиции обозначенной как А.

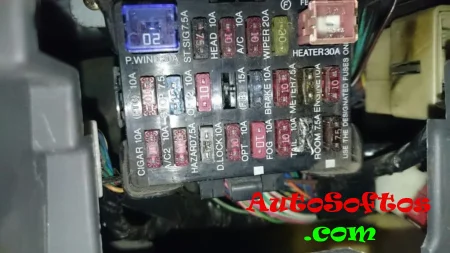

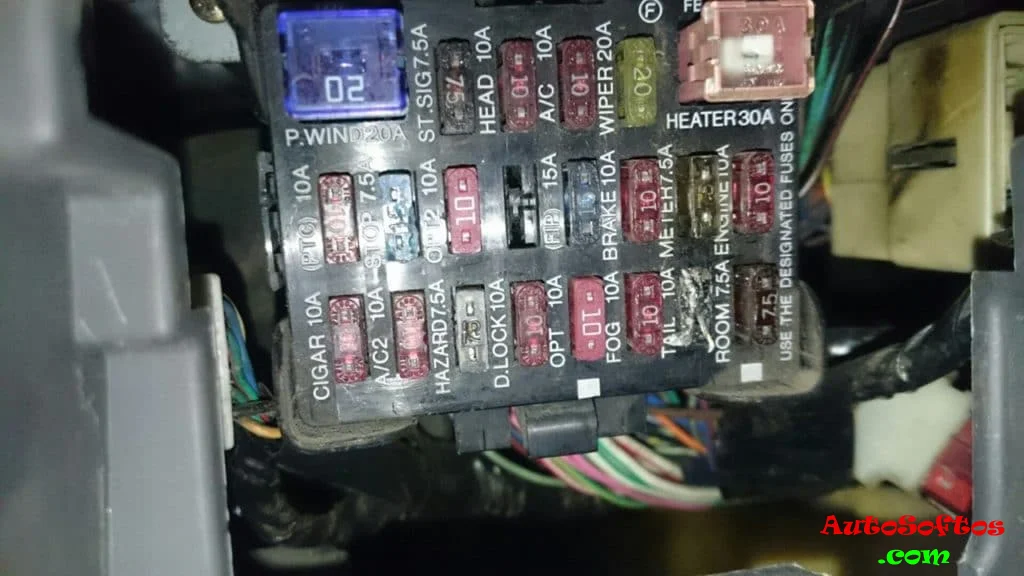

Вариант 3
Назначение представлены на английском а не иероглифы. Перевод смотрите в таблицах выше. Дополнительные элементы:
A/C – Кондиционер и его система
PTC – Дополнительный отопитель
FIP – Топливная система
ST/SIG – Система зажигания
Блок возле АКБ
Он расположен снаружи автомобиля, рядом с аккумулятором. Актуальная схема должна быть нанесена на крышку.
Схема
Расшифровка
MAIN 80A – Замок зажигания / Генератор
MAIN 100A – Свечи накала / Замок зажигания / Генератор
MAIN 60A – Замок зажигания / Генератор / Подогрев воздуха на впуске
HEAD 30A – Фары
LAMP 30A – Фонарь освещения места разгрузки
Может устанавливаться отдел силовых предохранителей высокой мощности. Если пропал сигнал на фары, проверьте его.
