Предохранители ВАЗ 2114 2113 2115 и реле с описанием назначения и схемами блоков

  • Разместил: klays067;
  • Прочитано: 39;
  • Дата: 26-06-2024, 01:22;
  • Сообщить о ошибке


Здесь мы покажем описание предохранителей ВАЗ 2115 2114 2113 со схемами блоков, местами их расположения и фотографиями исполнения. Отметим предохранитель прикуривателя.

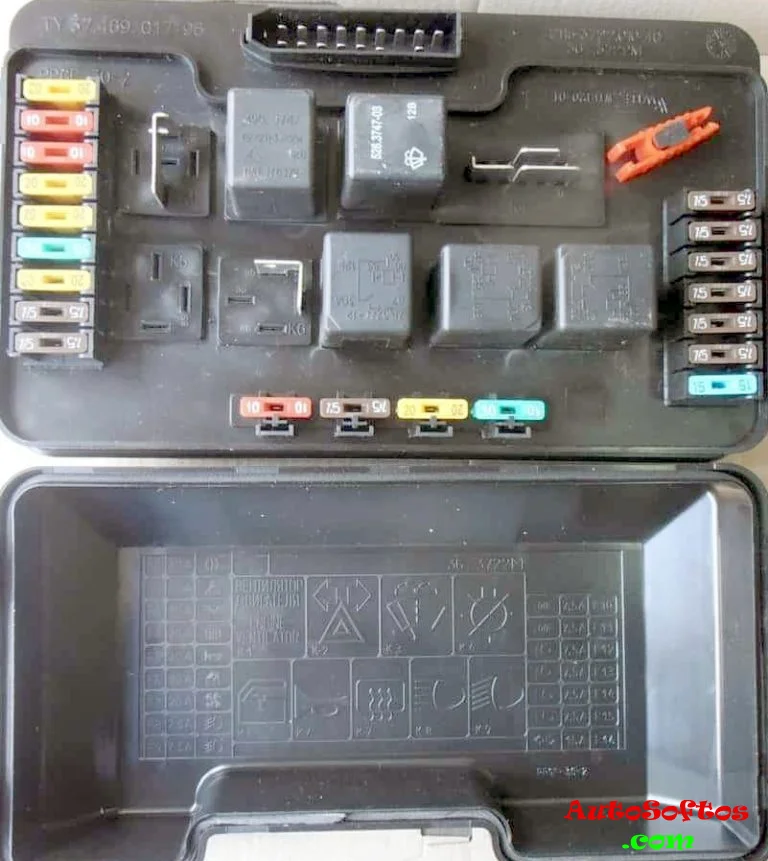

Основной блок

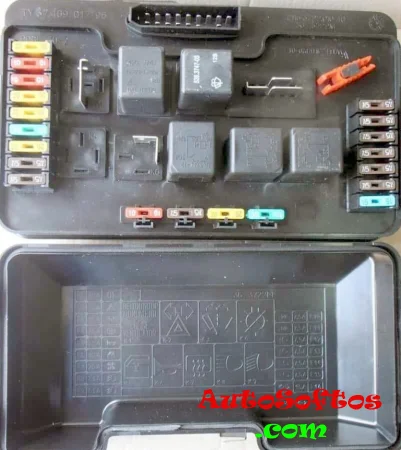

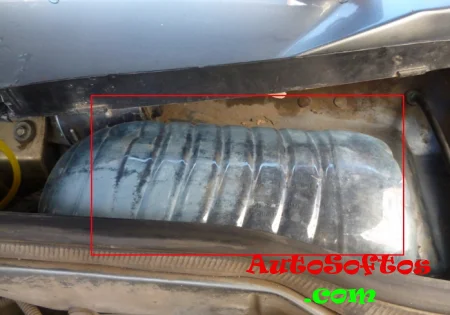

Главный блок предохранителей и реле находится в задней части подкапотного пространства, в монтажном отделе, под защитной крышкой.



С обратной стороны защитной крышки может быть нанесена актуальная схема для Вашего автомобиля. Сверяйте назначение!



Вариант 1

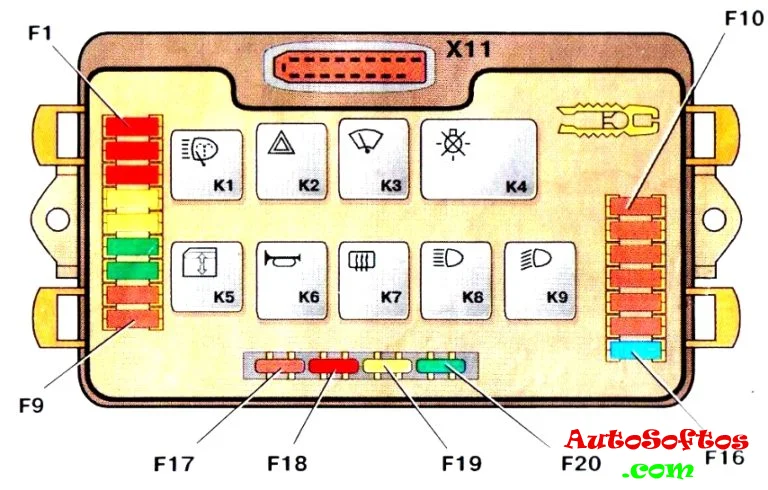

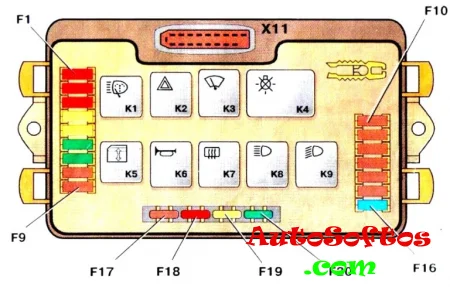

Схема: 2114/ 2115 – 3722010, -3722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68

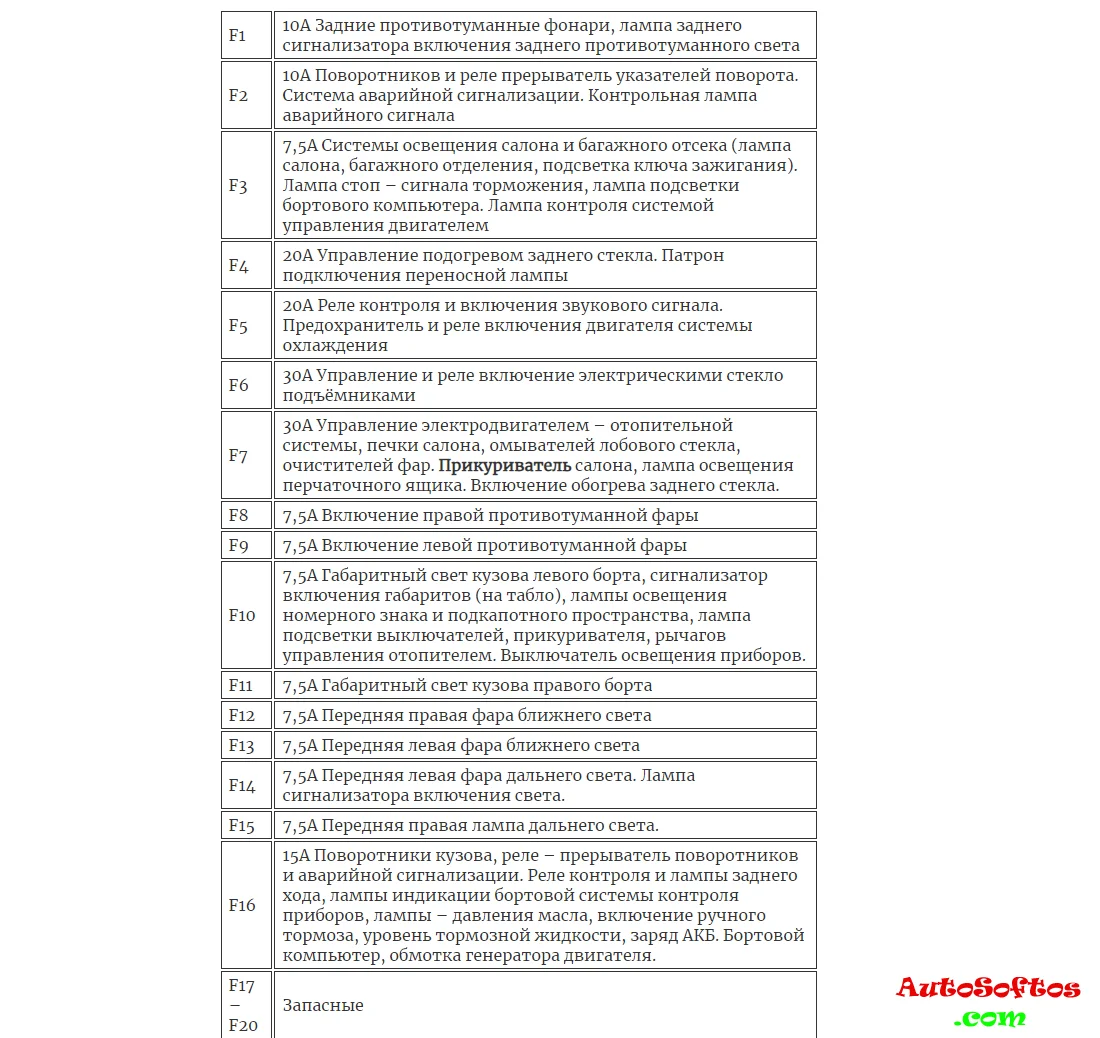

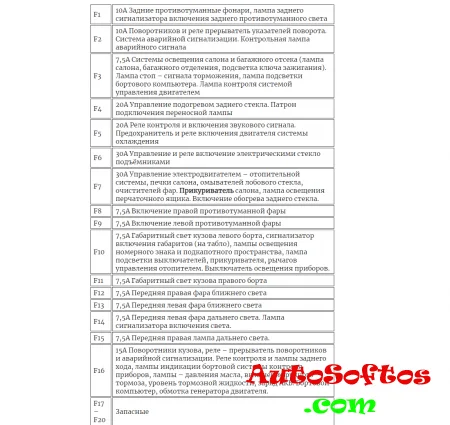

Описание предохранителей




За работу прикуривателя отвечает предохранитель номер 7 на 30А.



Назначение реле



K1 — Реле включения очистителей фар
K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле контроля исправности ламп стоп – сигнала и габаритных огней
K5 — Реле стекло подъёмников
K6 — Реле звукового сигнала
K7 — Реле обогрева заднего стекла
K8 — Реле дальнего света фар
K9 — Реле включения ближнего света фар

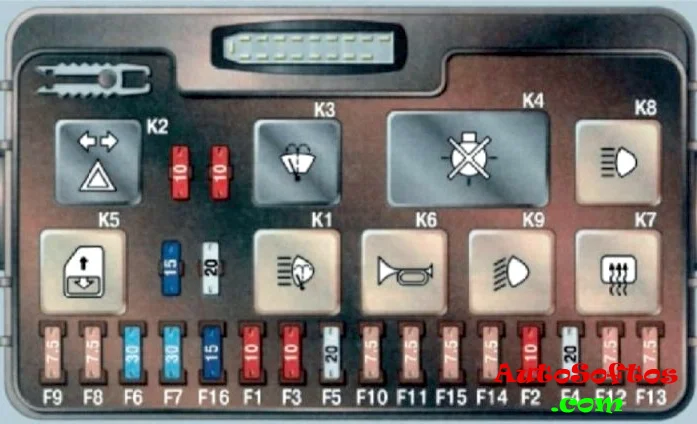

Вариант 2

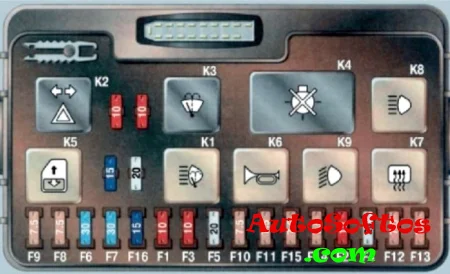

Схема: 2114/ 2115 – 3722010, -3722020, -3722010-08, -3722010-10, -3722010-18

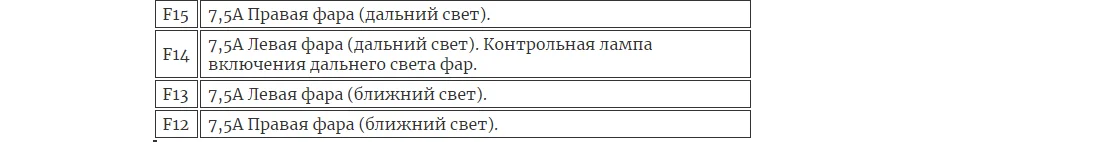

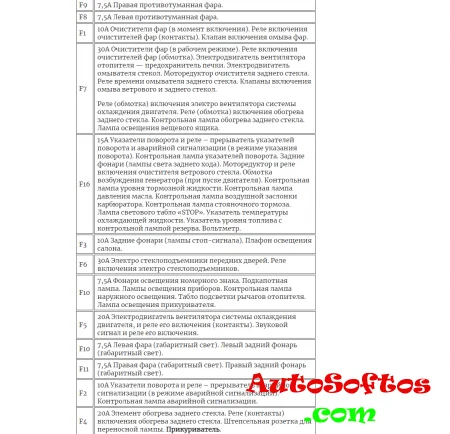

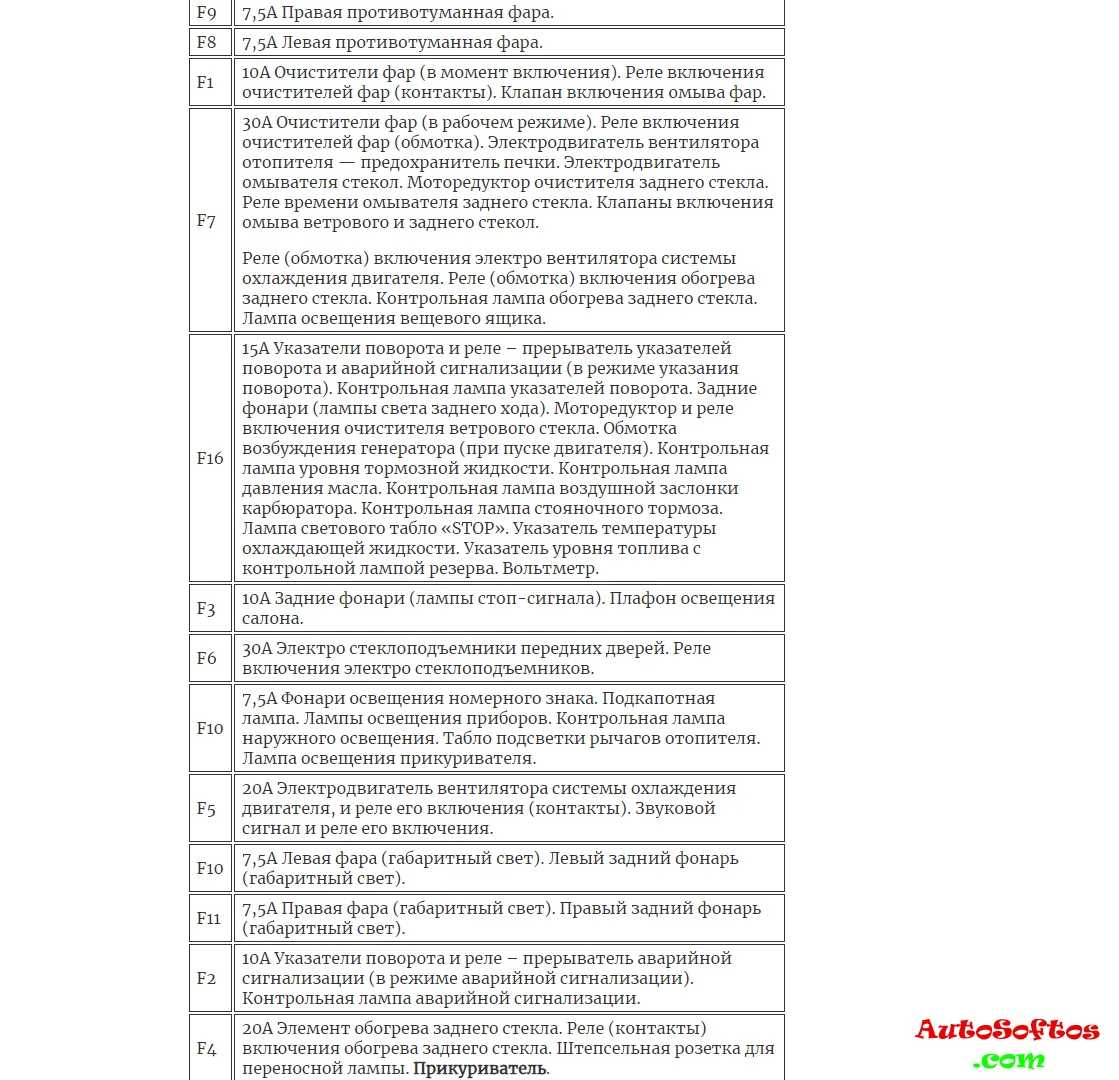

Обозначение предохранителей





За прикуриватель отвечает предохранитель номер 4 на 20А.



Реле



K1 – реле включения очистителей фар
K2 – реле-прерыватель указателей поворота и аварийной сигнализации
K3 – реле стеклоочистителя ветрового окна
K4 – реле контроля исправности ламп
K5 – реле включения стеклоподъемников
K6 – реле включения звуковых сигналов
K7 – реле включения электрообогрева заднего стекла
K8 – реле включения дальнего света фар
K9 – реле включения ближнего света фар

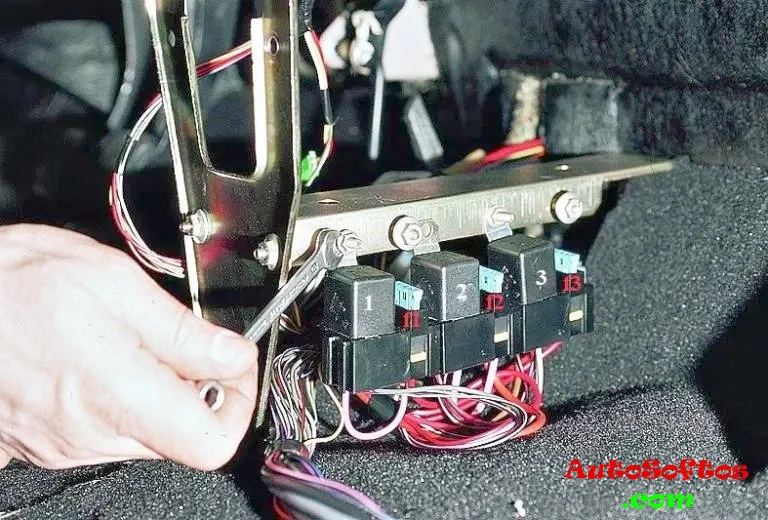

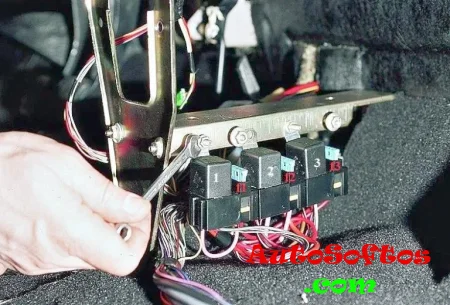

Дополнительный блок



Он находится справа внизу в центральной консоли, за защитной крышкой.

Предохранители ВАЗ 2114 2113 2115 и реле с описанием назначения и схемами блоков


Схема





Расшифровка схемы



1. Главное реле (блок управления двигателем)
2. Вентилятор системы охлаждения
3. Топливный насос
F1 – 15A Главное реле (блок управления двигателем, модуль зажигания)
F2 – 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
F3 – 15A Топливный насос, реле топливного насоса (контакты), форсунки


Отдельные предохранители и реле могут находится вне основных блоков.



Задний противотуманный свет (8А) – расположен в жгуте проводов
Обогрев сидений (16А) – расположен в жгуте проводов
Центральный замок (16А) – расположен в жгуте проводов
Реле переднего противотуманного света (2105-3747210-58) – установлено в моторном отсеке на левом брызговике рядом с АКБ
Реле зажигания – установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.
