Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами

  • Разместил: klays067;
  • Прочитано: 10;
  • Дата: 25-06-2024, 21:56;
  • Сообщить о ошибке


Здесь вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.

Основной блок

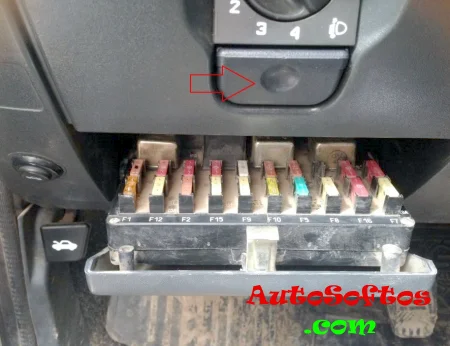

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

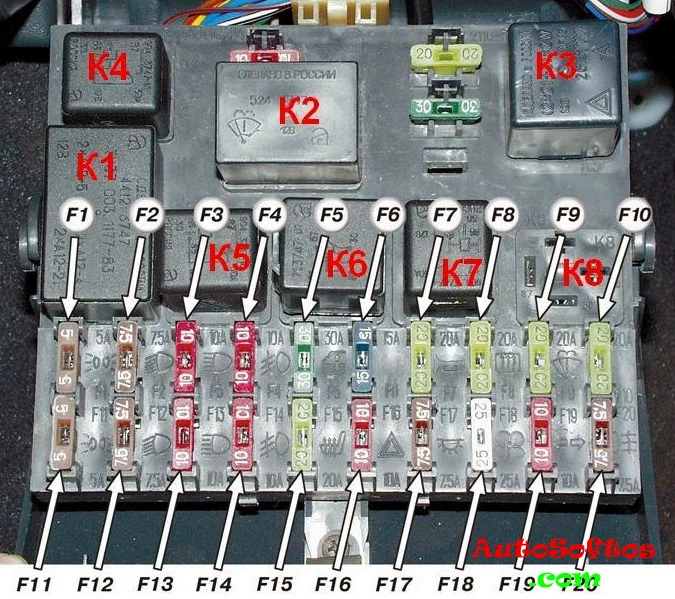

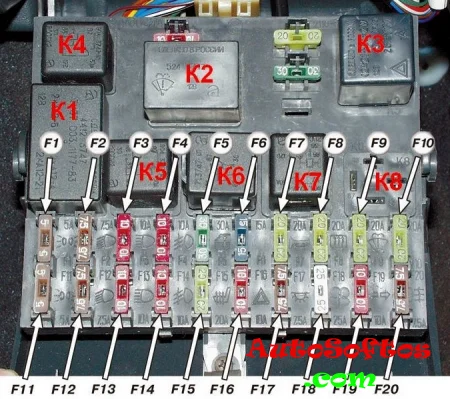

схема Вариант 1



Блок 2110 – 3722010 -01

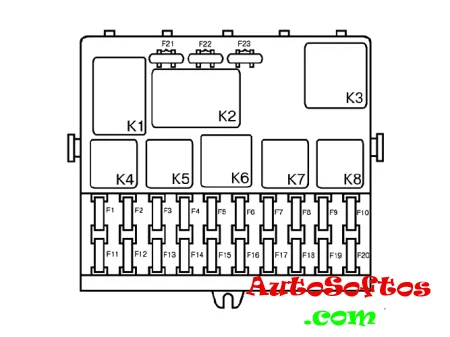

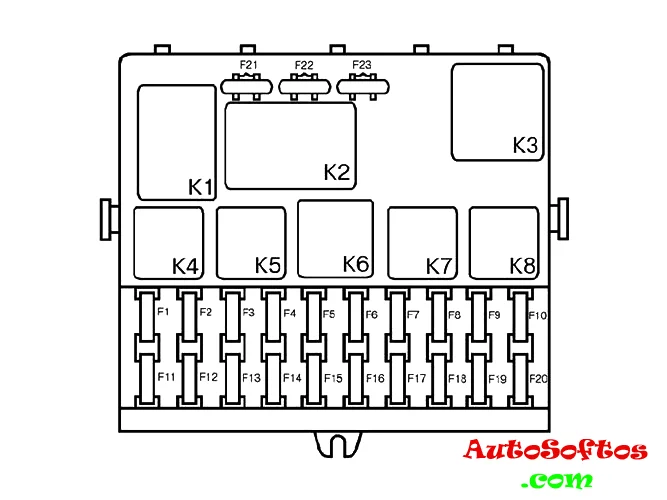

Схема Вариант 2



Блок 2110 – 3722010

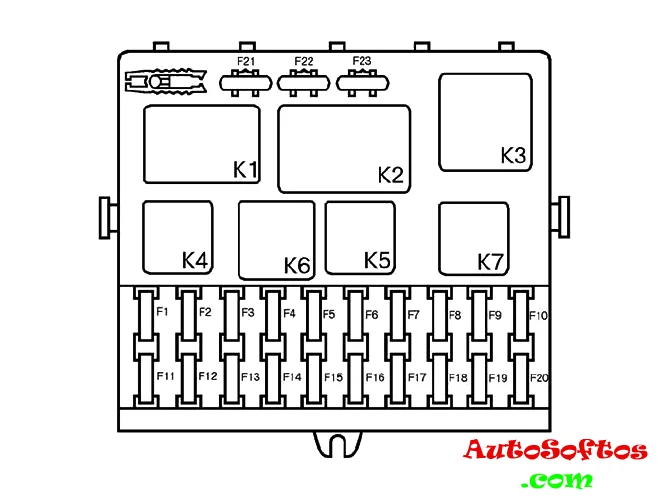

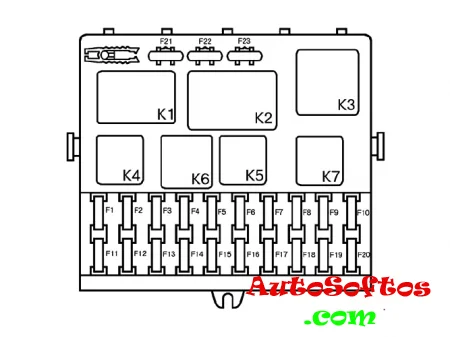

Схема Вариант 3



Блок 2110-3722010-08

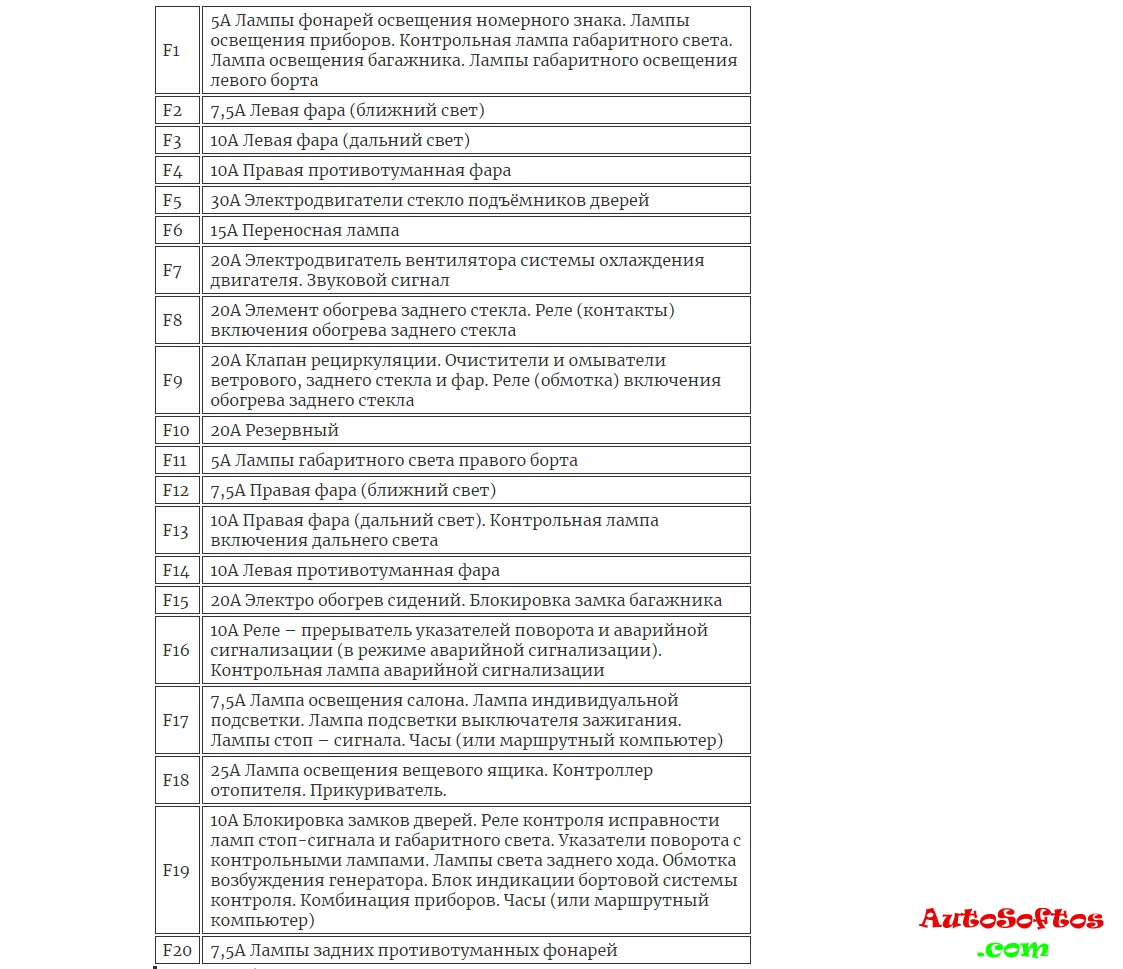

Описание предохранителей




За работу прикуривателя отвечает предохранитель номер 18 на 25А.

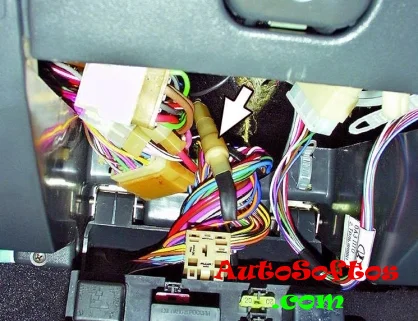

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами


Назначение реле



K1 — реле контроля исправности ламп
K2 — реле очистителя ветрового стекла
KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
K4 — реле включения ближнего света фар
K5 — реле включения дальнего света фар
K6 — дополнительное реле
K7 — реле включения обогрева заднего стекла
K8 — реле задних противотуманных фонарей

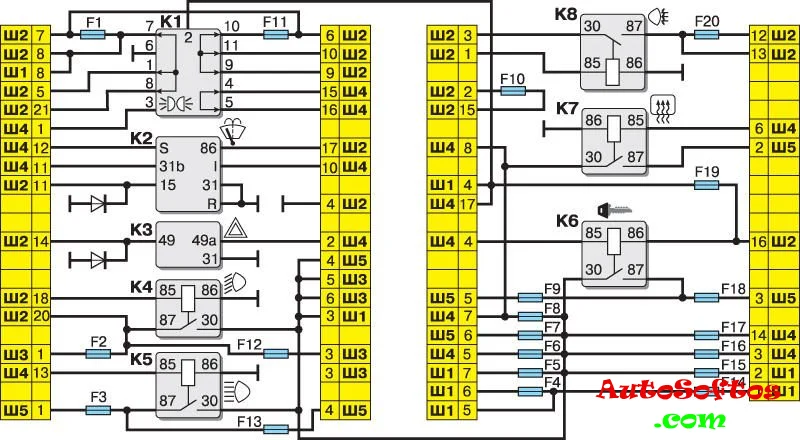

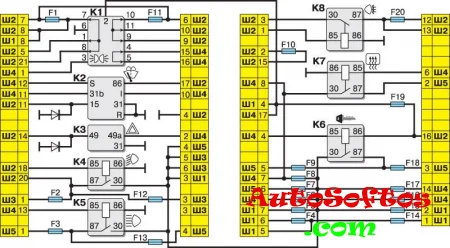

Электро схема блока

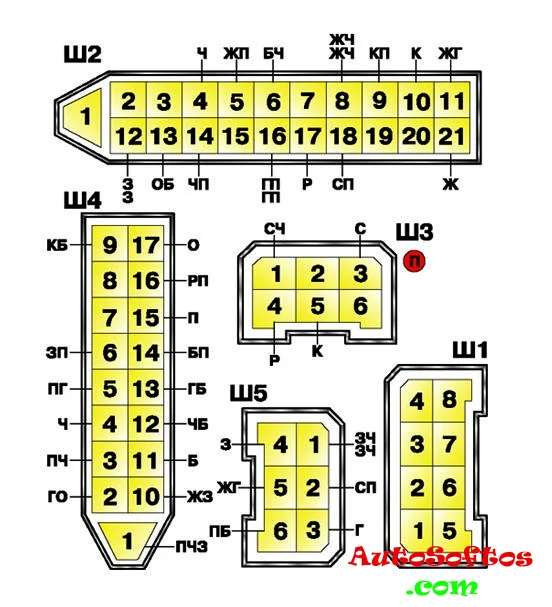

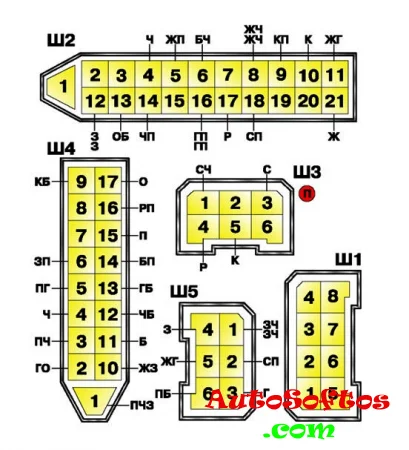

Схема соединений





Дополнительный блок

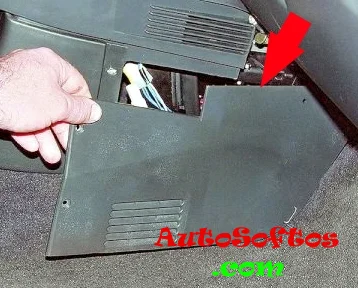

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

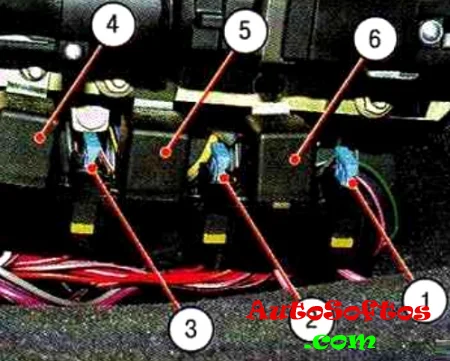

Схема





Обозначение



1. 15А – Модуль зажигания, контроллер
2. 15А – Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3. 15А – топливного насоса, предохранитель бензонасоса , форсунки
4. Реле электро вентилятора
5. Реле бензонасоса
6. Главное реле (реле зажигания)

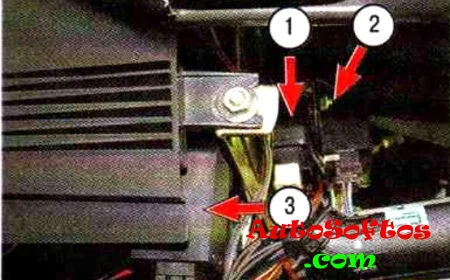

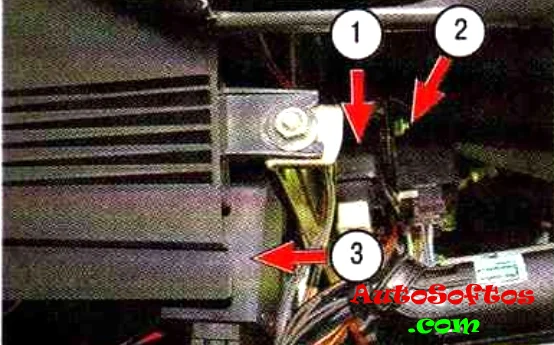

Другая часть – с левой стороны консоли:

Схема





Расшифровка



1. Блок управления центральным замком
2. Блок иммобилайзера
3. Реле включения задних противотуманных фонарей.
