Предохранители Уаз Хантер 469 и реле с описанием и схемами блоков

  • Разместил: klays067;
  • Прочитано: 163;
  • Дата: 18-10-2023, 01:21;
  • Сообщить о ошибке


Здесь вы найдёте описание блоков предохранителей и реле Уаз Хантер 469 со схемами и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Блоки в салоне

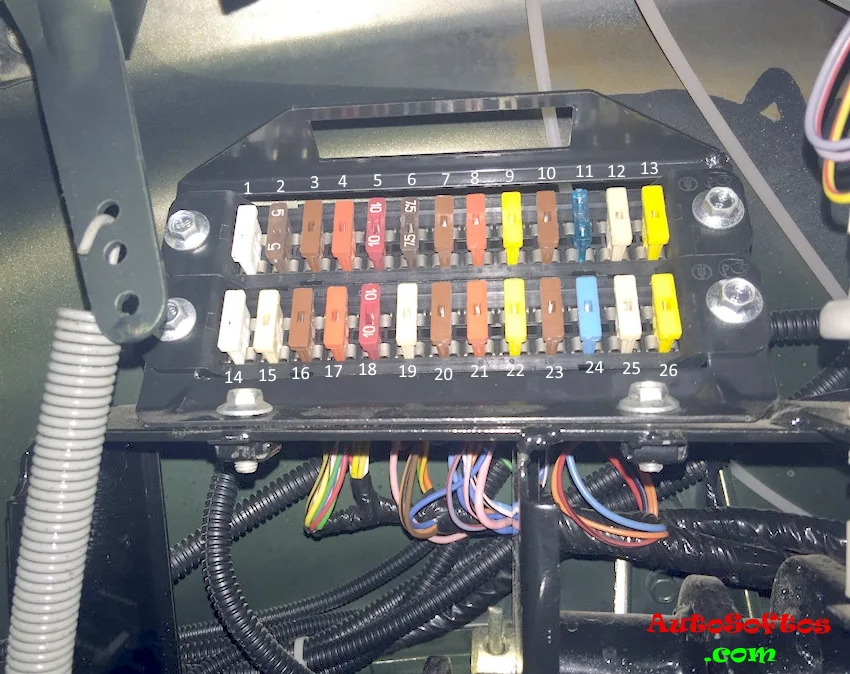

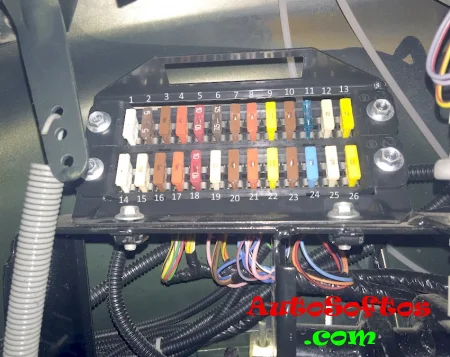

Блок предохранителей



Он находится под панелью, немногим выше рулевой рейки.

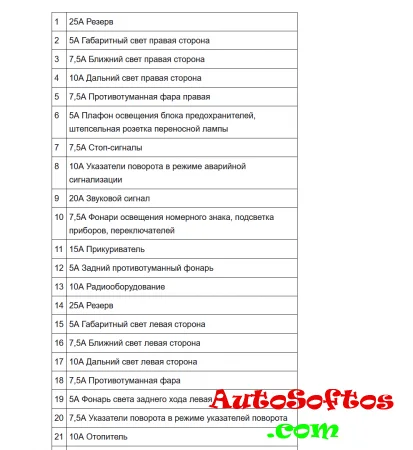

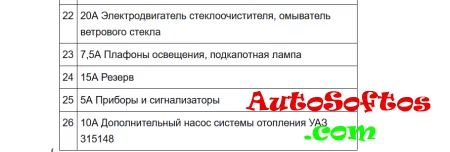

Описание






За прикуриватель отвечает предохранитель номер 11 на 15А.



Блок реле



Находится под панелью, возле левой стоки.

Схема



Предохранители Уаз Хантер 469 и реле с описанием и схемами блоков


Обозначение



1. реле включения ближнего света фар
2. реле включения дальнего света фар
3. реле включения противотуман­ных фар
4. реле очистителя стекла двери задка
5. ре­ле включения заднего противотуманного фонаря
6. ре­ле очистителя ветрового стекла
7. реле-прерыватель указателей поворота


Блоки под капотом

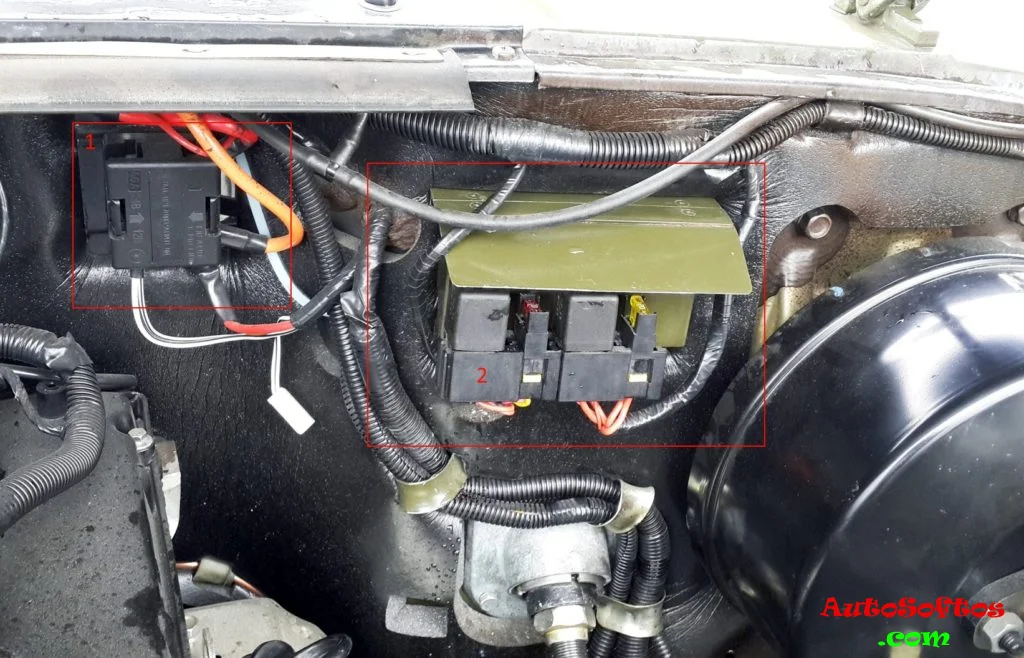

Расположение





Блок предохранителей



Блок силовых предохранителей (1) состоит из плавких вставок высокой мощности. На автомобилях УАЗ 315143 и УАЗ 315148 он состоит из 4 вставок, на остальных из 2.



Назначение
Вариант 1



1. 40А Наружное освещение
2. 90А Клемма 30 выключателя зажигания


Вариант 2



1. 90А Клемма 30 выключателя зажигания
2. 40А Наружное освещение
3. 15А Подогрев топливного фильтра
4. 90/60А Свечи накаливания


Блок реле



(2) Тут находятся реле и предохранители системы управления двигателем и системы впрыска топлива.



Дополнительный блок



Используется преимущественно на дизельных двигателях УАЗ-315195, 315148.

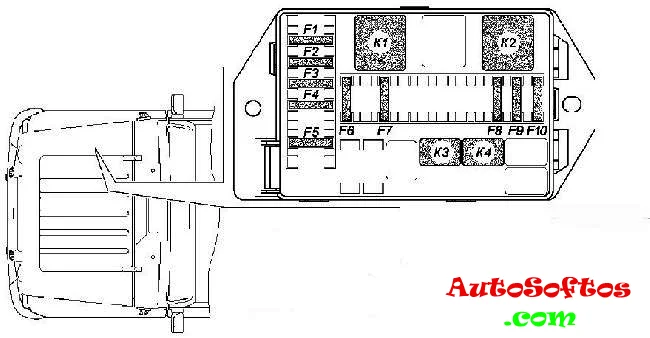

Схема

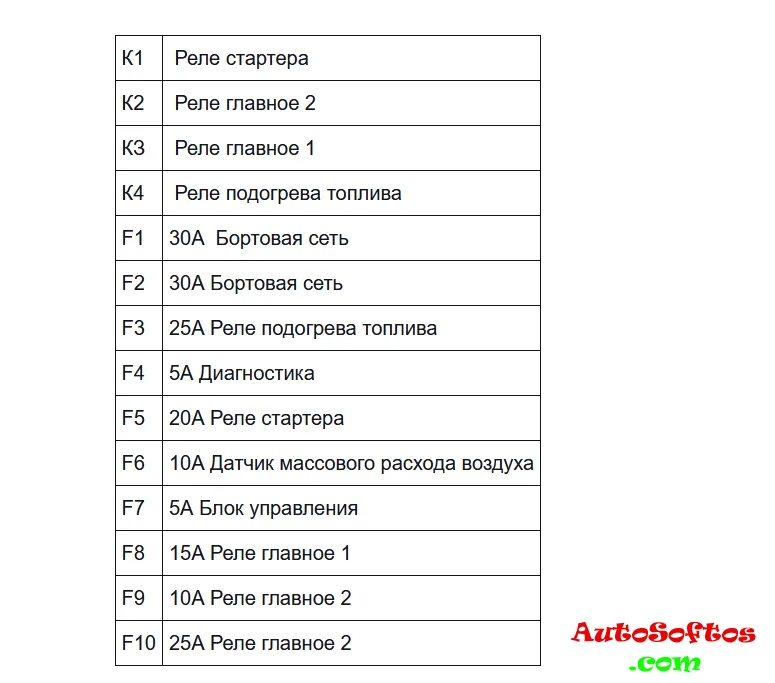

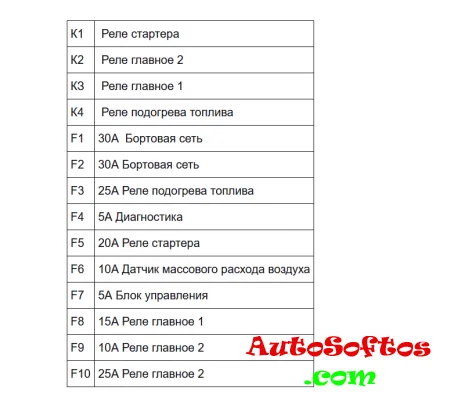

Расшифровка
