Предохранители Ваз 2101 2103 2102 и реле со схемами и назначением элементов

  • Разместил: klays067;
  • Прочитано: 24;
  • Дата: 24-06-2024, 23:53;
  • Сообщить о ошибке


Здесь вы найдёте описание предохранителей и реле Ваз 2101 2102 2103, со схемой блока и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

Предохранители в салоне

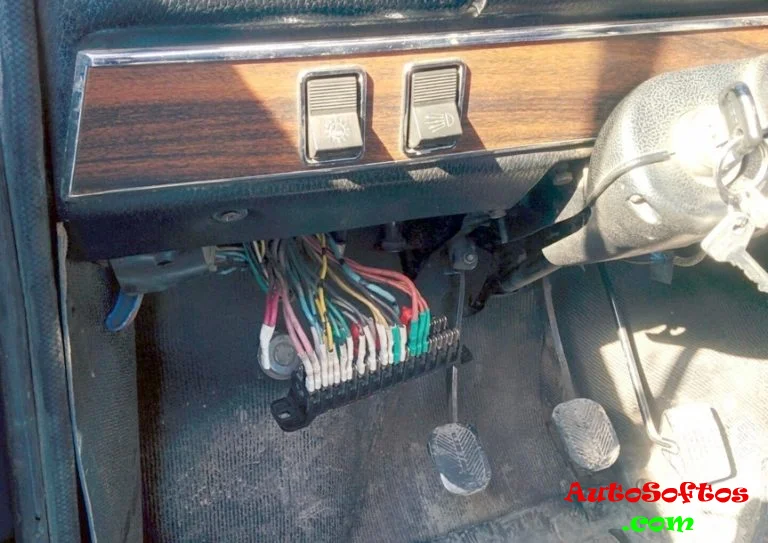

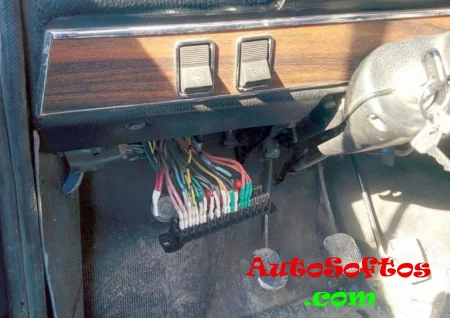

Главный блок с предохранителями находится под панелью со стороны водителя. Может быть закрыт защитной крышкой.

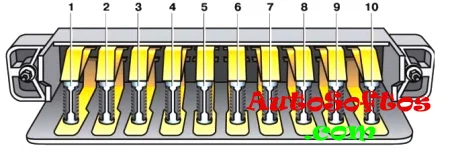

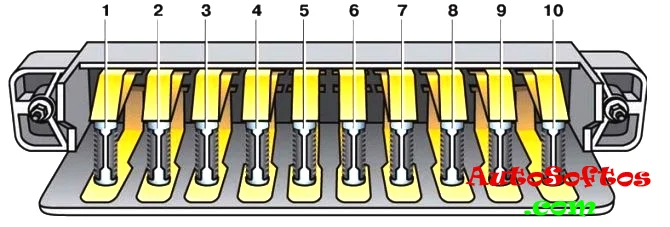

Схема

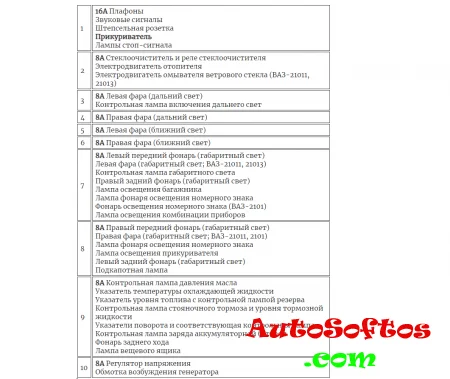

Описание

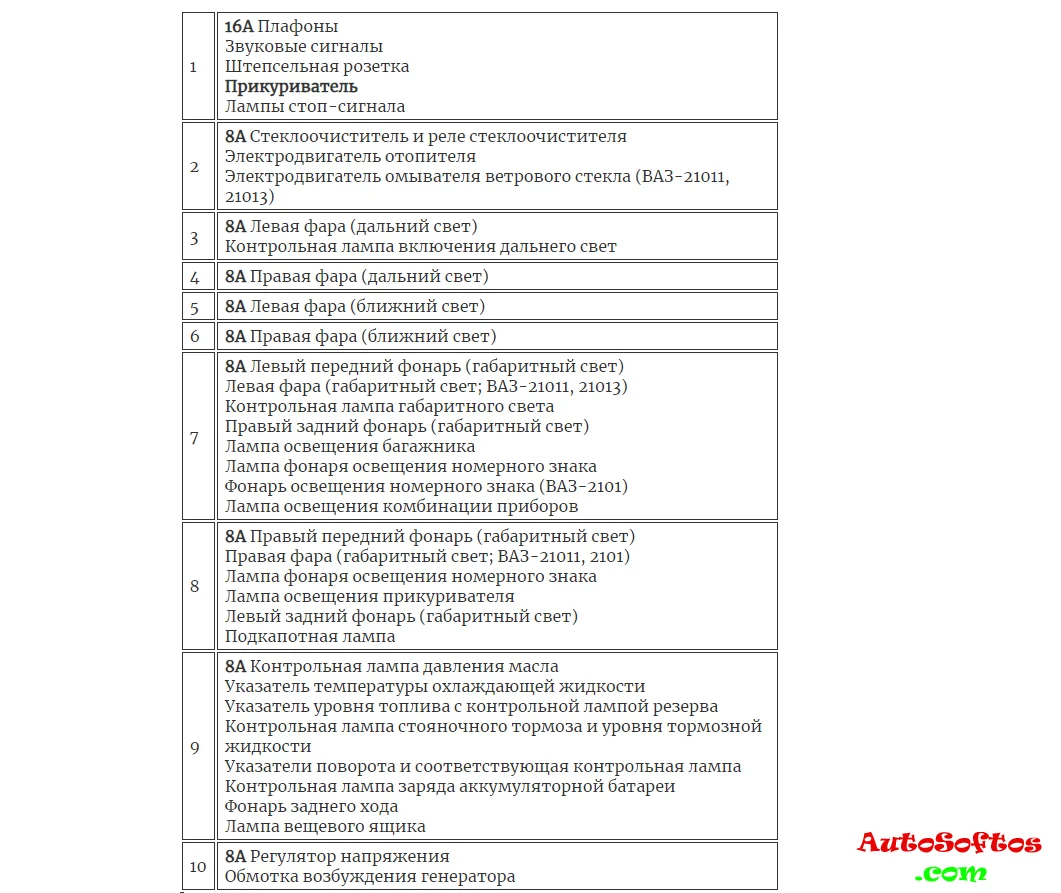

За прикуриватель отвечает предохранитель номер 1 на 16А.

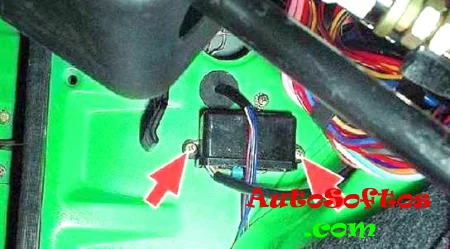

Отдельно находится реле стеклоочистителя (РС-514), на левой водительской стойке под торпедо за утеплителем.

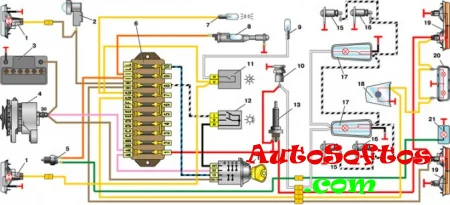

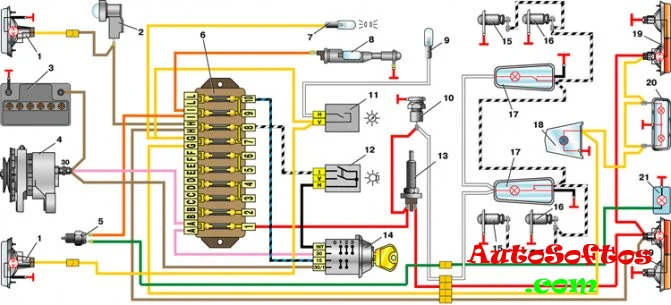

Электросхема 2101





Реле под капотом



Несколько элементов реле находится в подкапотном пространстве.

Реле указателей поворота и аварийной сигнализации

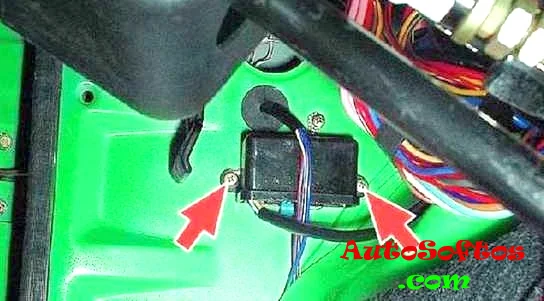

Реле указателей поворота и аварийной сигнализации (РС-491) расположено на щите передка под комбинацией приборов.

Реле света фар и заряда АКБ



Схема



Предохранители Ваз 2101 2103 2102 и реле со схемами и назначением элементов


Назначение

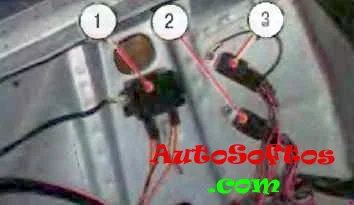

1. Реле сигнализатора заряда аккумуляторной батареи (РС-702)
2. Реле включения дальнего света фар (ВАЗ-21011 и BA3-21013)
3. Реле включения ближнего света фар (ВАЗ-21011 и BA3-21013)


1) Реле РС-702 служит для включения контрольной лампы на щитке приборов, когда напряжение генератора недостаточно для заряда аккумуляторной батареи.

2) Фары. На автомобилях 2101 и 2102, а также на 21011 выпуска до 1980 г. фары включаются переключателем, расположенным на рулевой колонке, при включенном выключателе наружного освещения. На автомобилях 21011 выпуска с 1980 г. и на 21013 фары включаются этими же выключателями, но через вспомогательные реле.
