Предохранители и реле Kia Rio 2 со схемами блоков и обозначением

  • Разместил: klays067;
  • Прочитано: 63;
  • Дата: 20-03-2024, 00:03;
  • Сообщить о ошибке


Здесь вы найдете информацию с описанием предохранителей и реле Киа Рио 2 го поколения со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

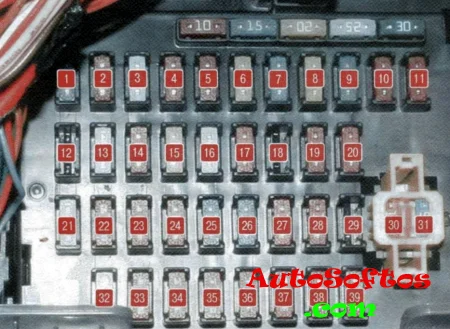

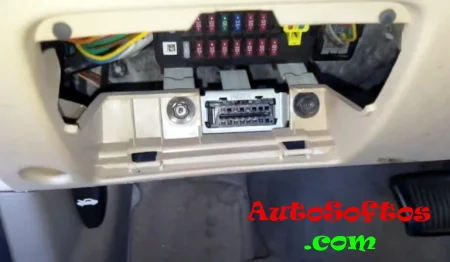

Блок в салоне



Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.

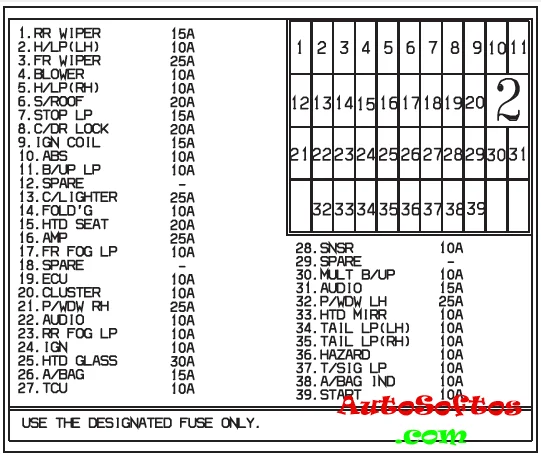

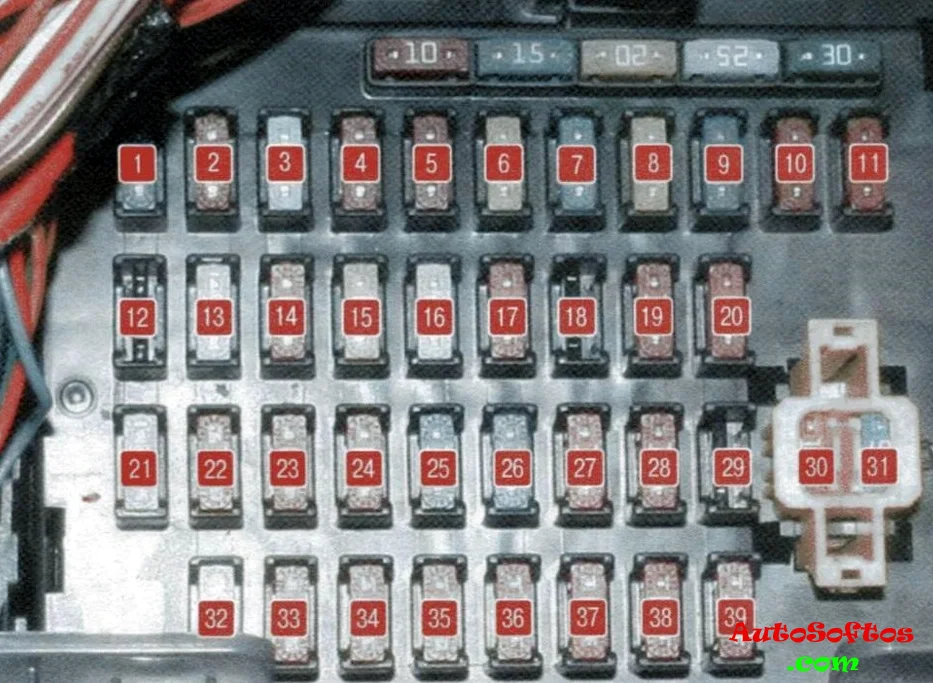

Схема

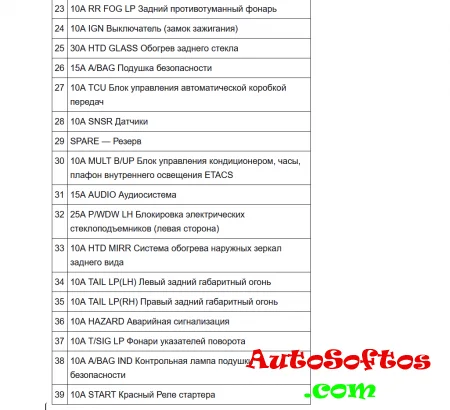

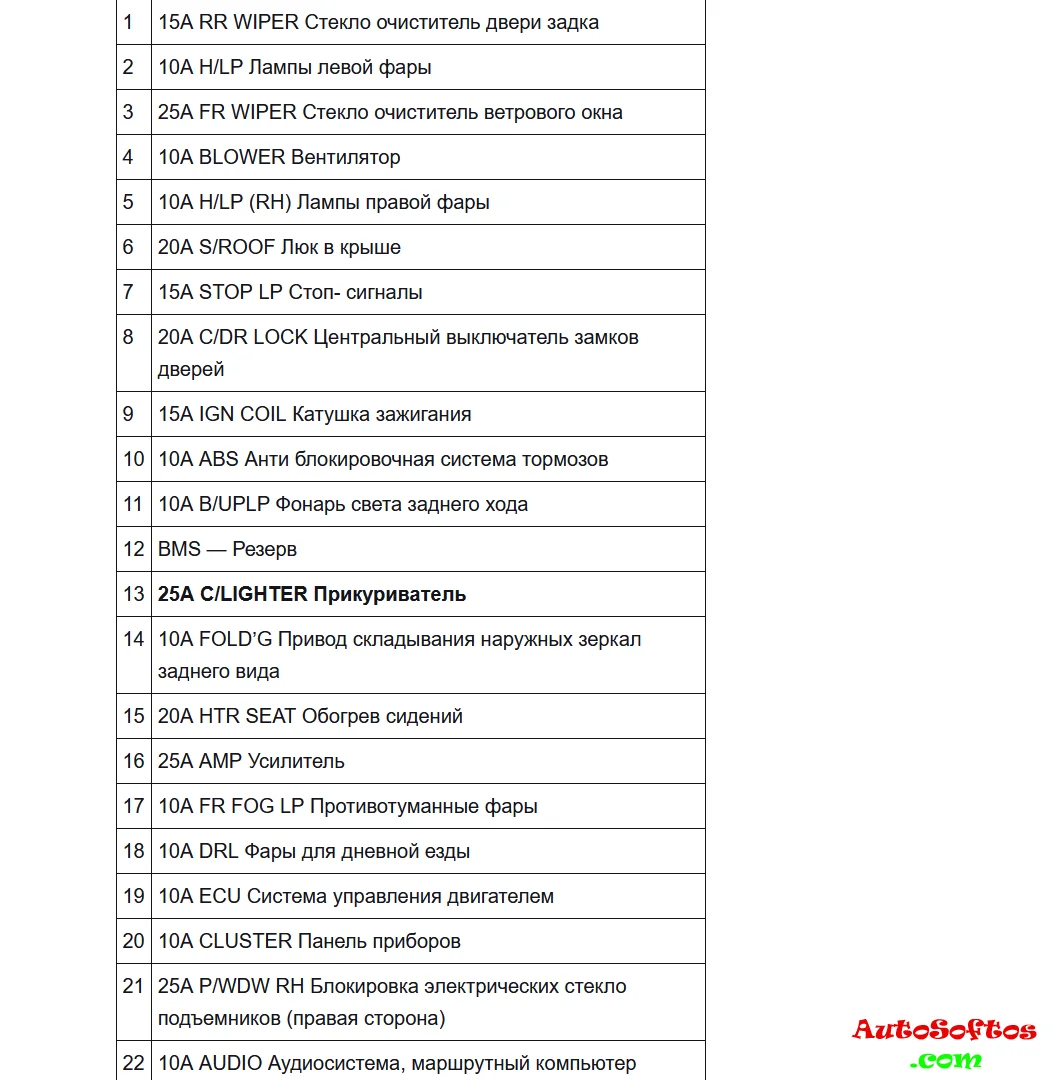

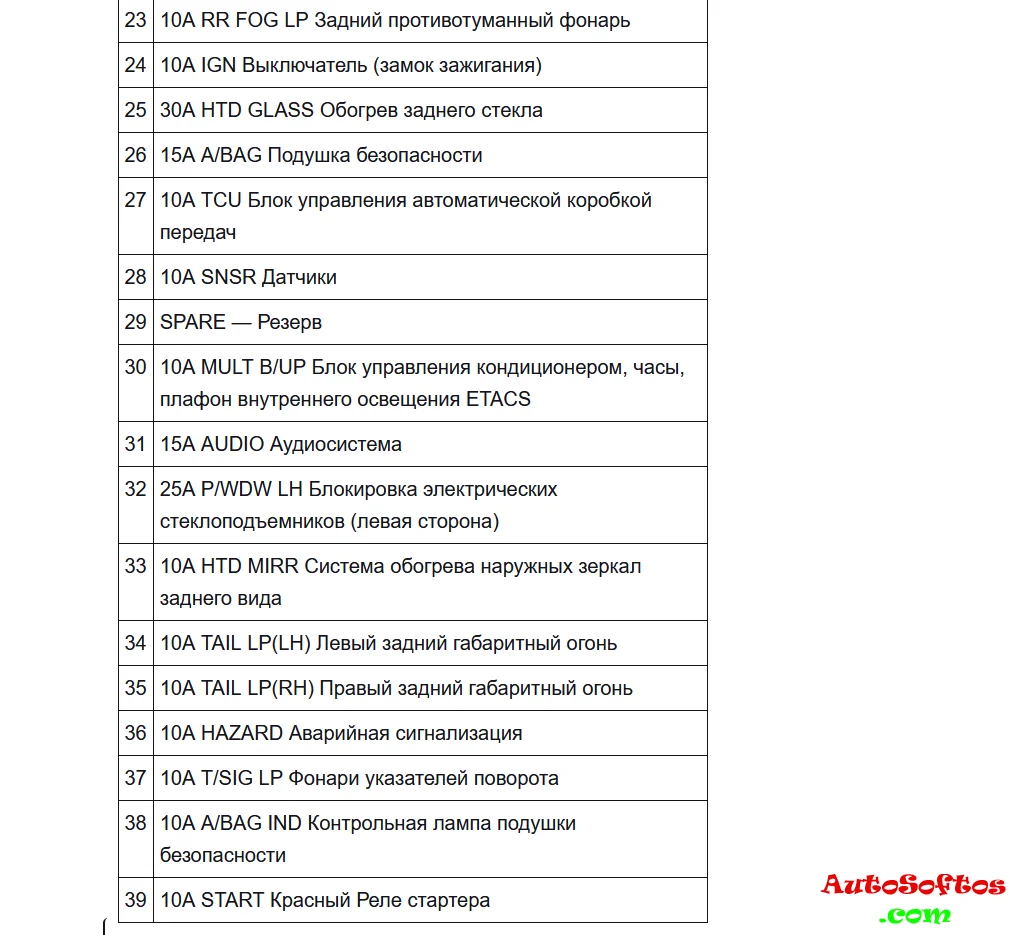

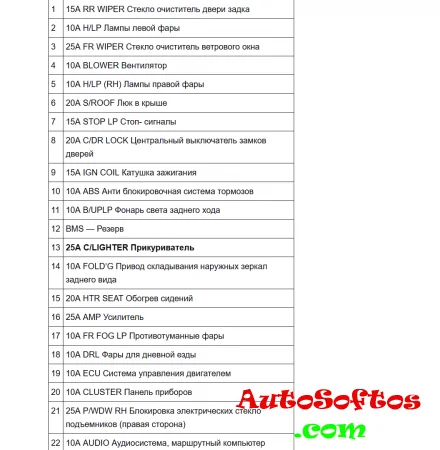

Описание предохранителей





Предохранитель прикуривателя обозначен на схеме под номером 13 на 25А.

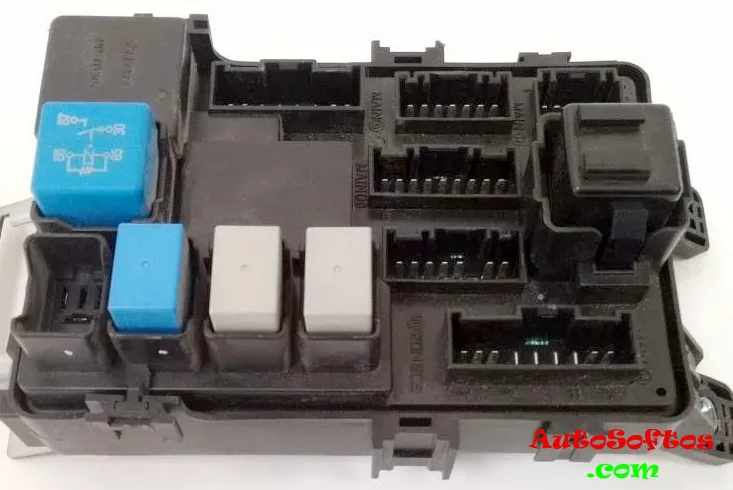

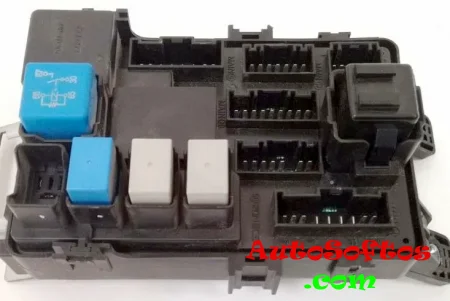

С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.



В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами.

Предохранители и реле Kia Rio 2 со схемами блоков и обозначением


Блоки под капотом

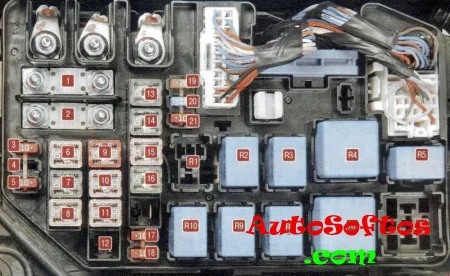

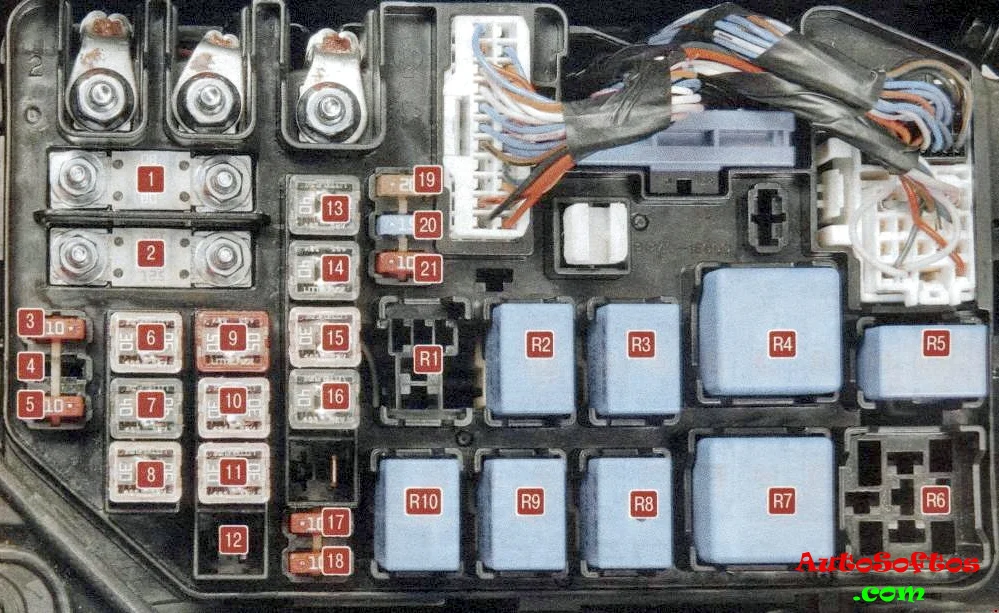

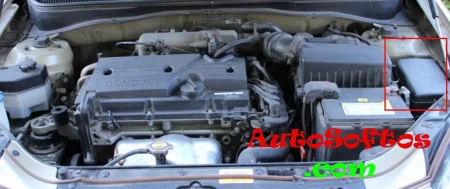

Основной блок

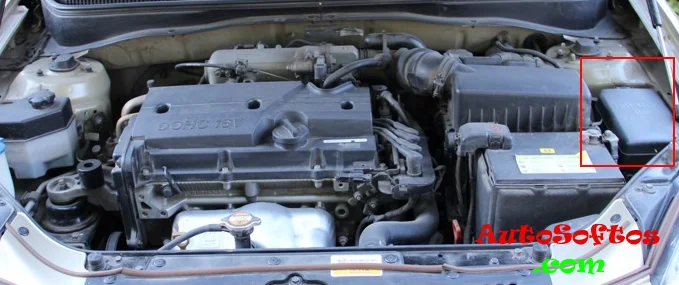

Расположен в левой части моторного отсека.

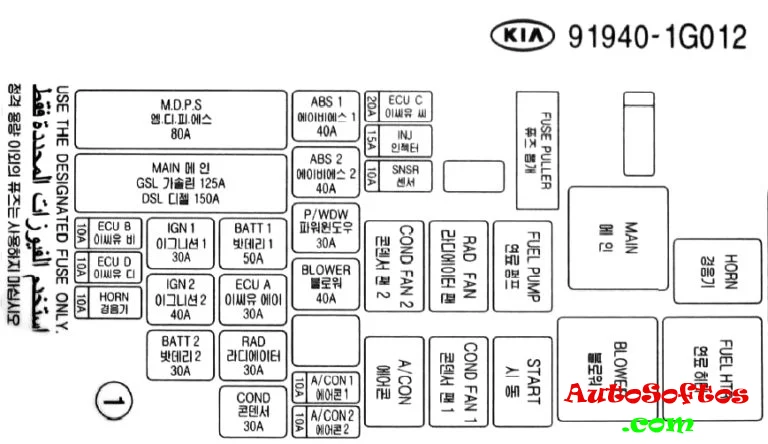

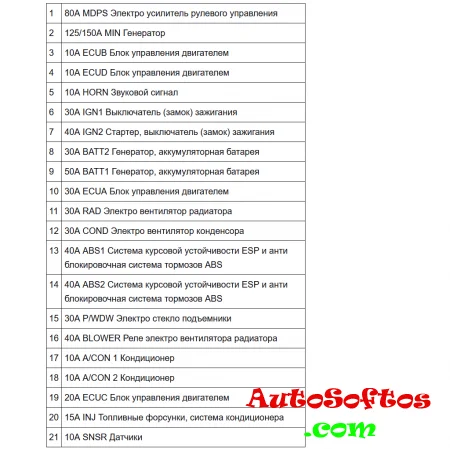

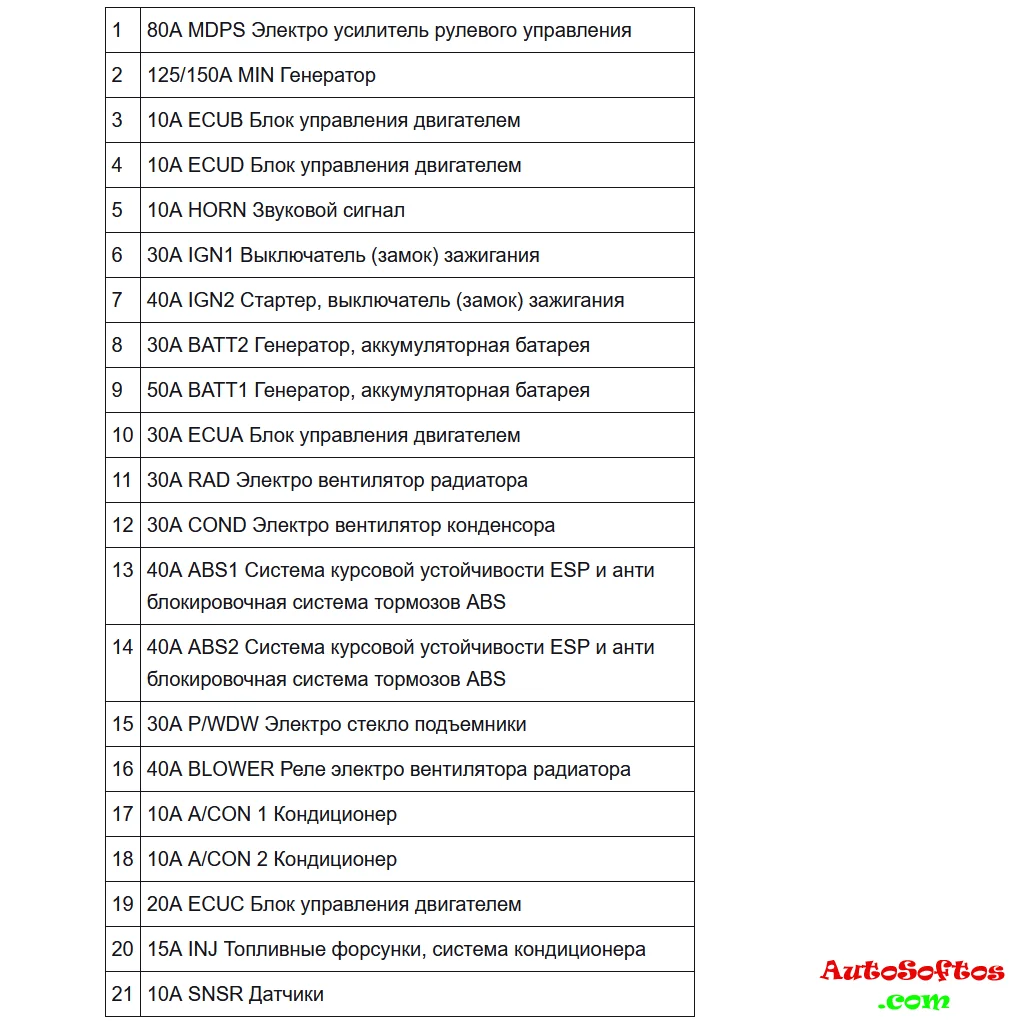

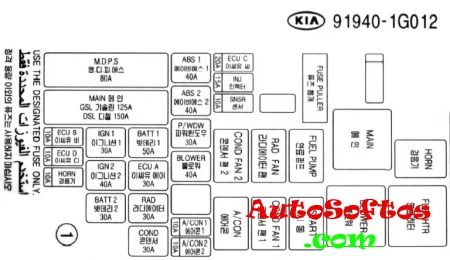

Обозначение предохранителей

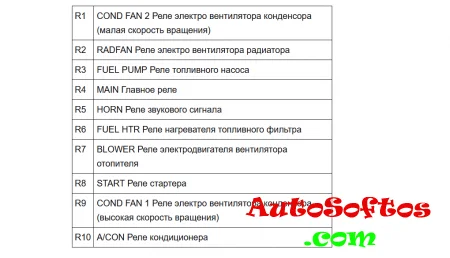

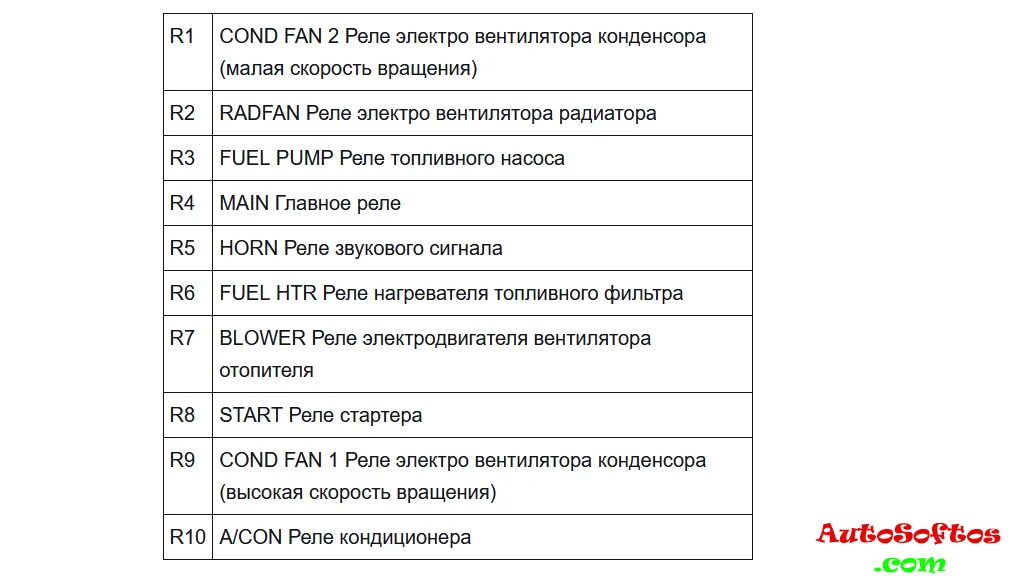

Назначение реле





Дополнительный блок



Устанавливается в моделях с дизельными двигателями.

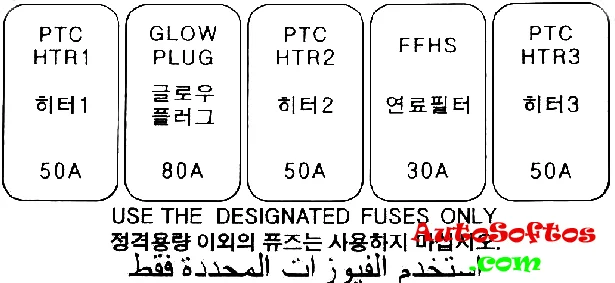

Схема

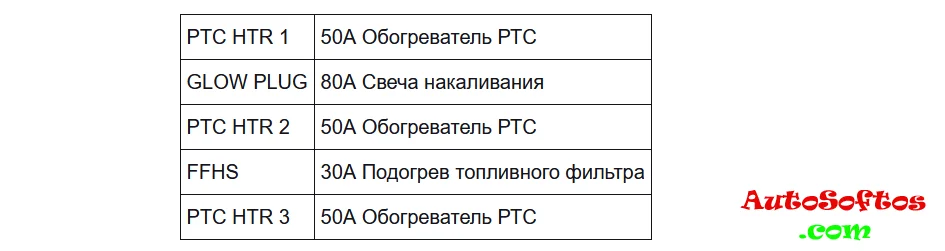

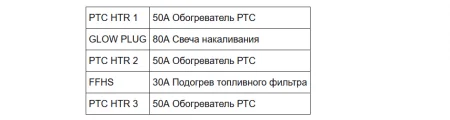

Расшифровка
