Здесь вы найдёте описание предохранителей и реле Киа Спортейдж 2 го поколения со схемами и местами их расположения. Отметим предохранитель прикуривателя.
Блоки в салоне

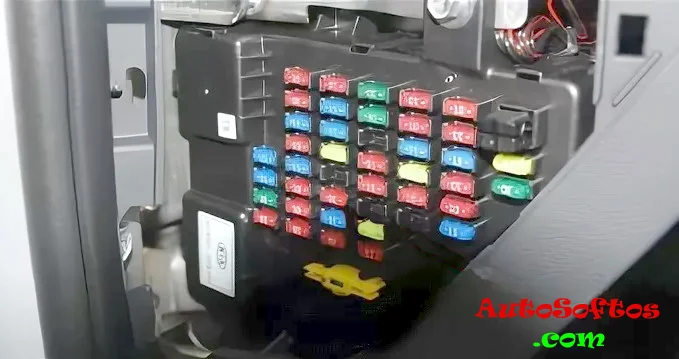

Блок предохранителей

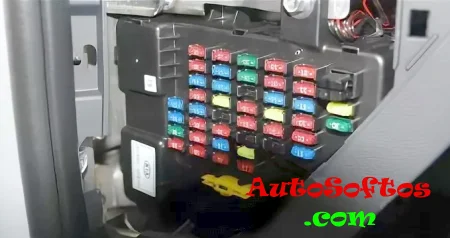

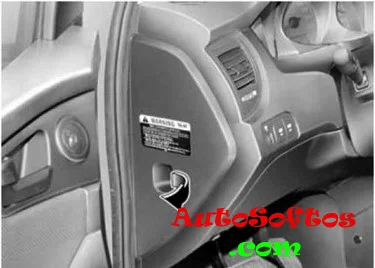

Находится в торце приборной панели, со стороны водителя. Для доступа снимите защитную крышку.

Схема на русском

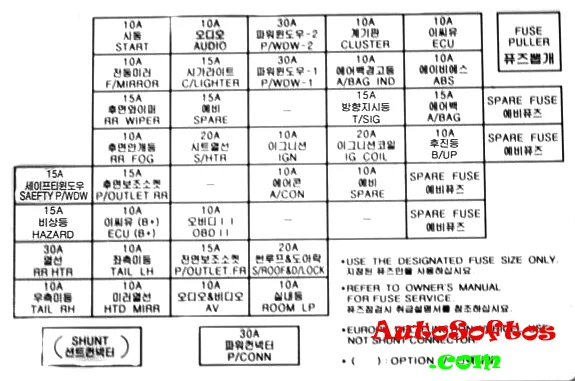

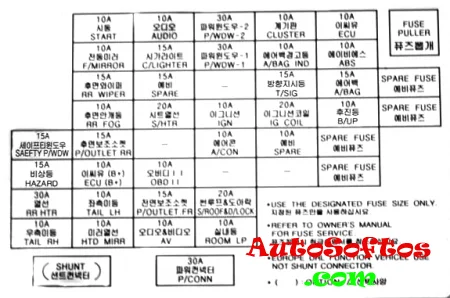

Оригинальная схема с крышки блока

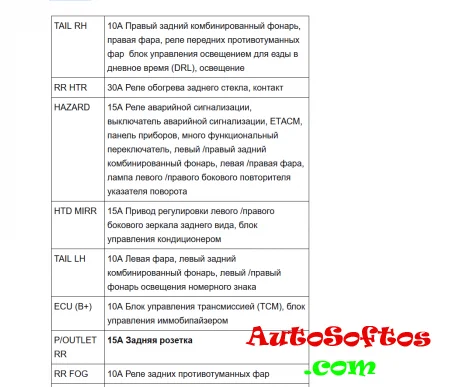

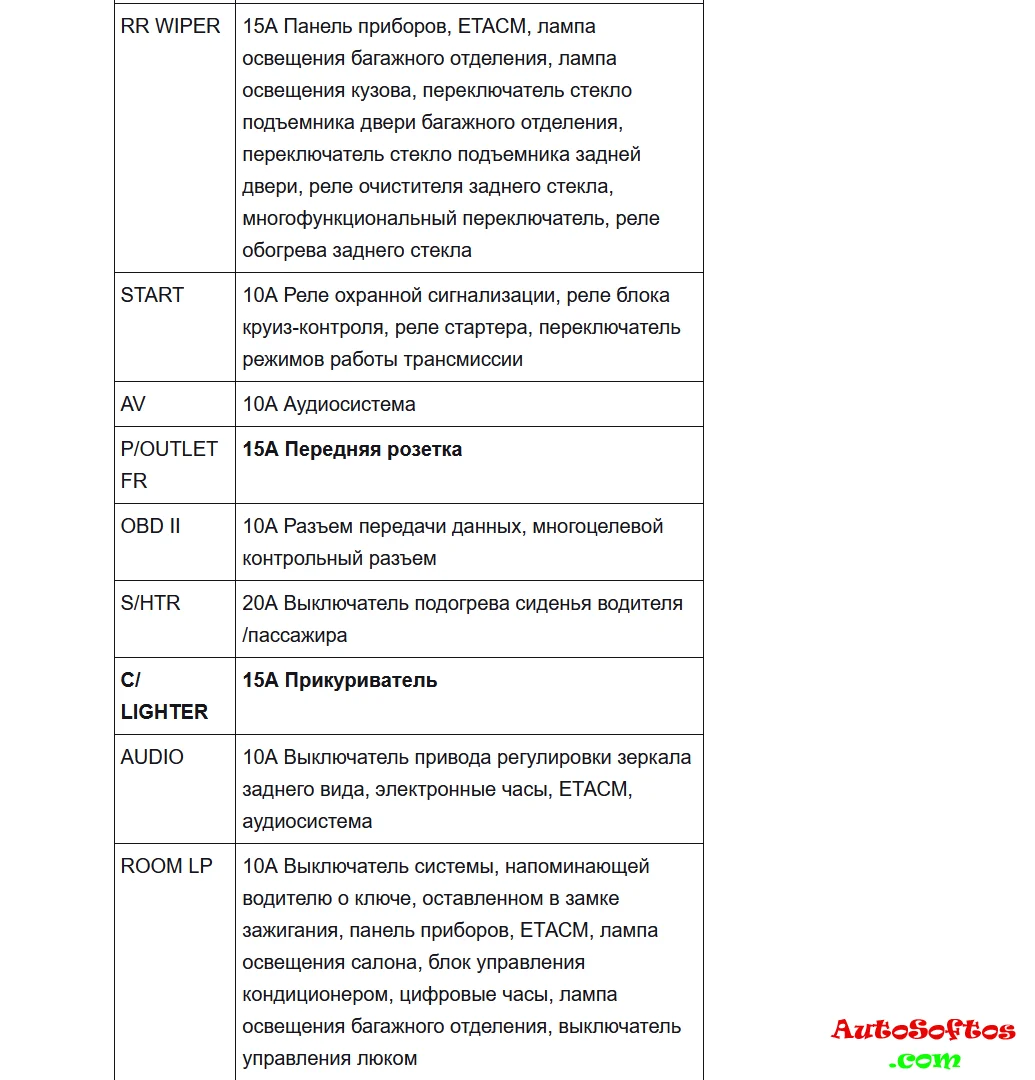

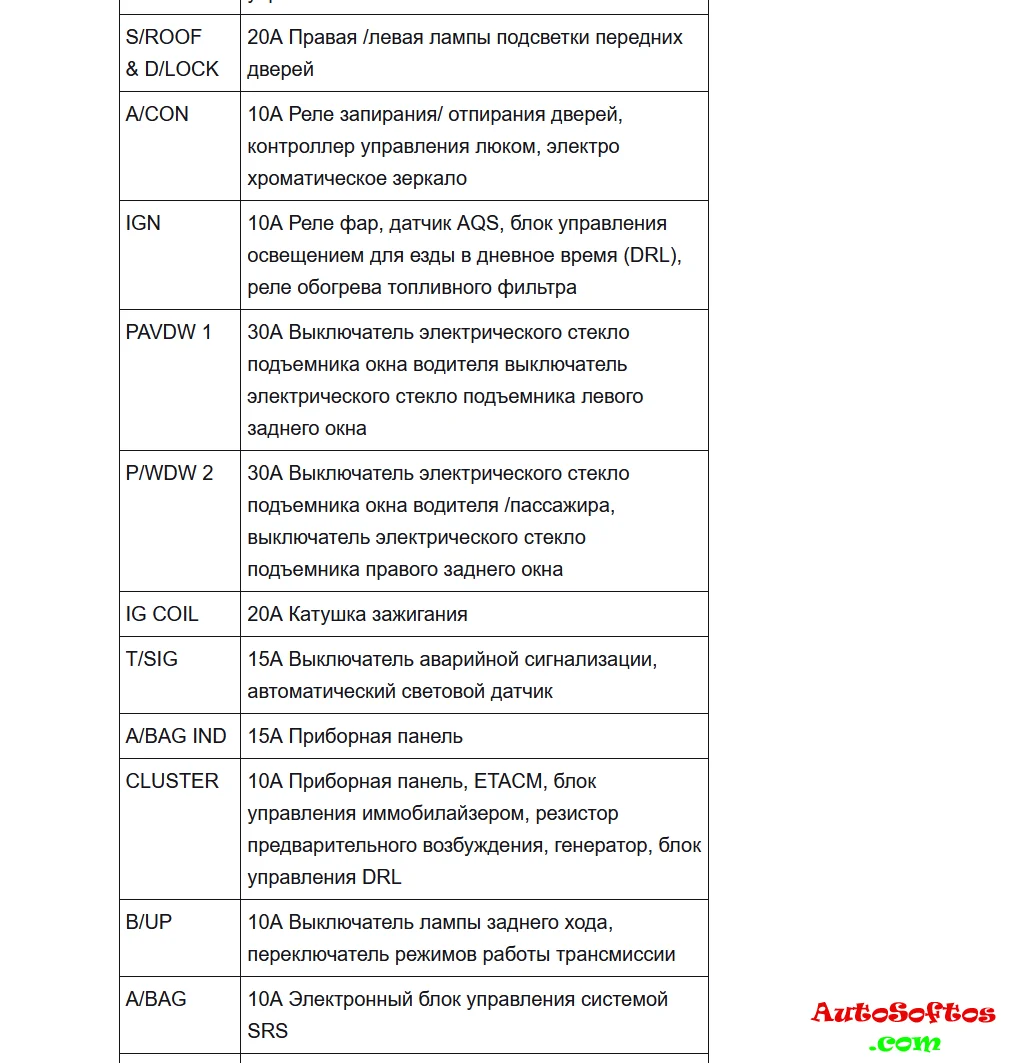

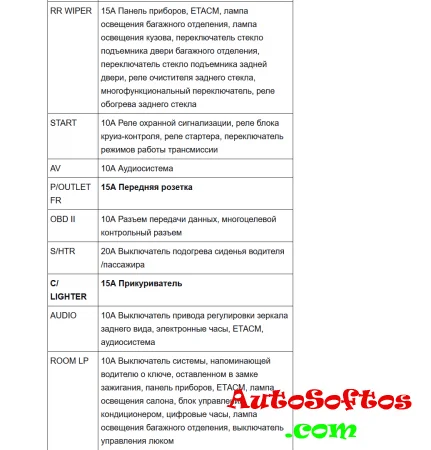

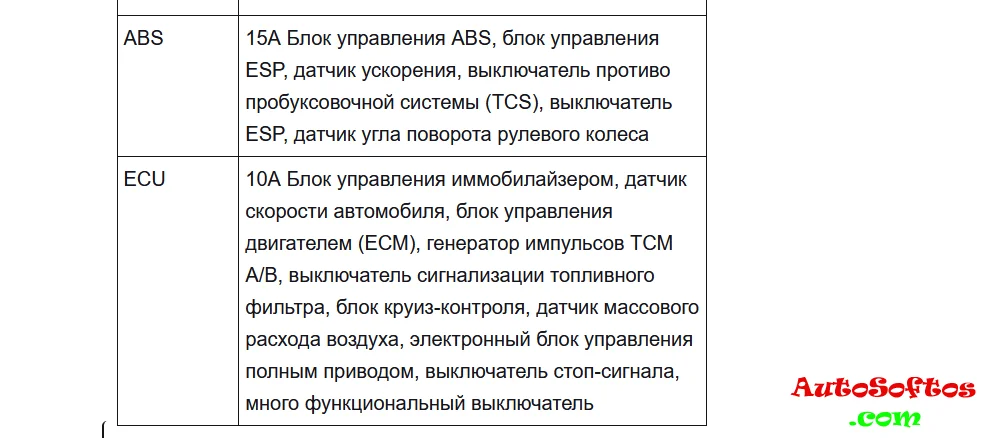

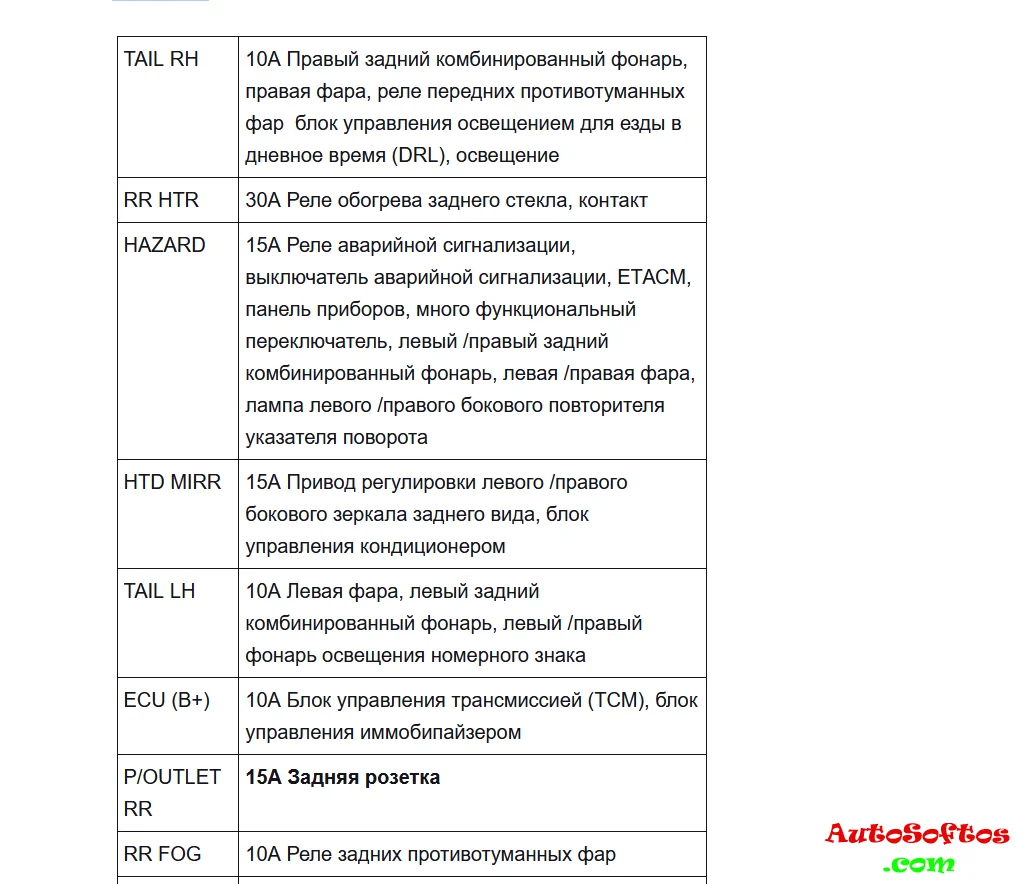

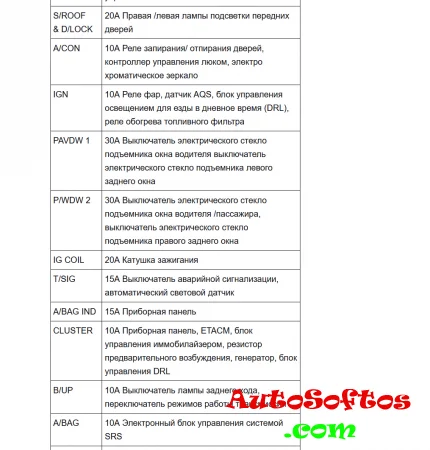

Описание
За прикуриватель отвечает предохранитель обозначенный как C/ LIGHTER на 15А а за дополнительные розетки P/OUTLET FR и P/OUTLET RR.
Блок реле

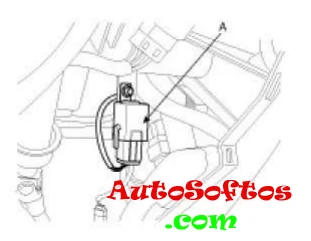

Отдельные элементы реле могут находится под панелью, рядом с рулевой рейкой: реле аварийной сигнализации и указателей поворотов, задних противотуманных фар, сигнализации или центрального замка.

Так же в блоке с предохранителями могут крепится несколько элементов.

1. Реле обогрева заднего стекла
2. Реле задних фонарей
3. Реле стеклоподъемников
Блоки под капотом

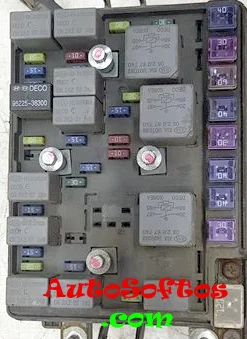

Основной блок

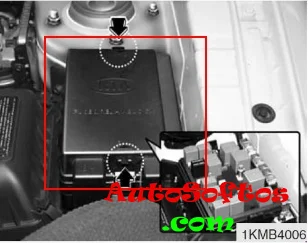

Расположен в левой части моторного отсека.

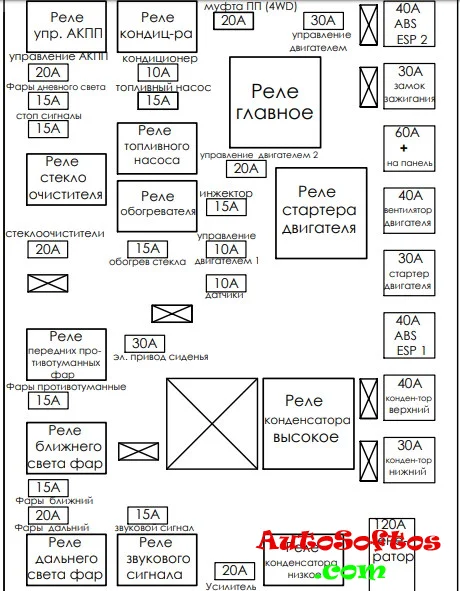

Схема на русском

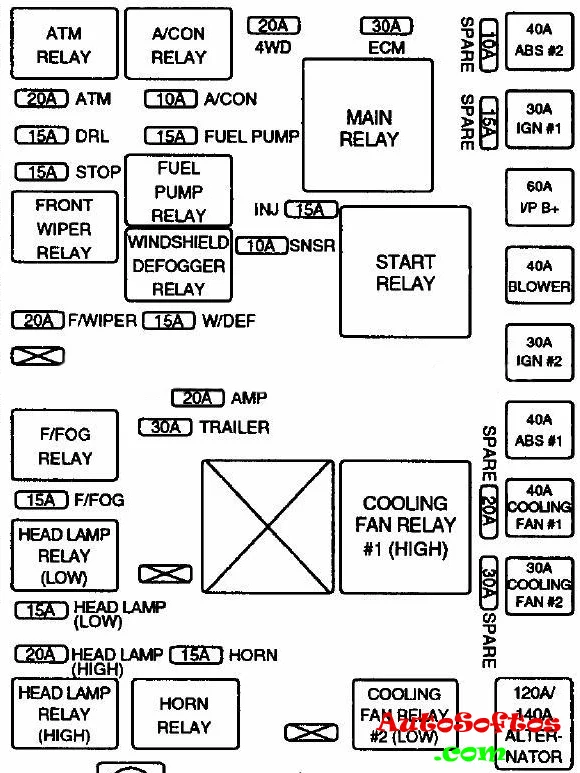

Оригинальная схема с крышки

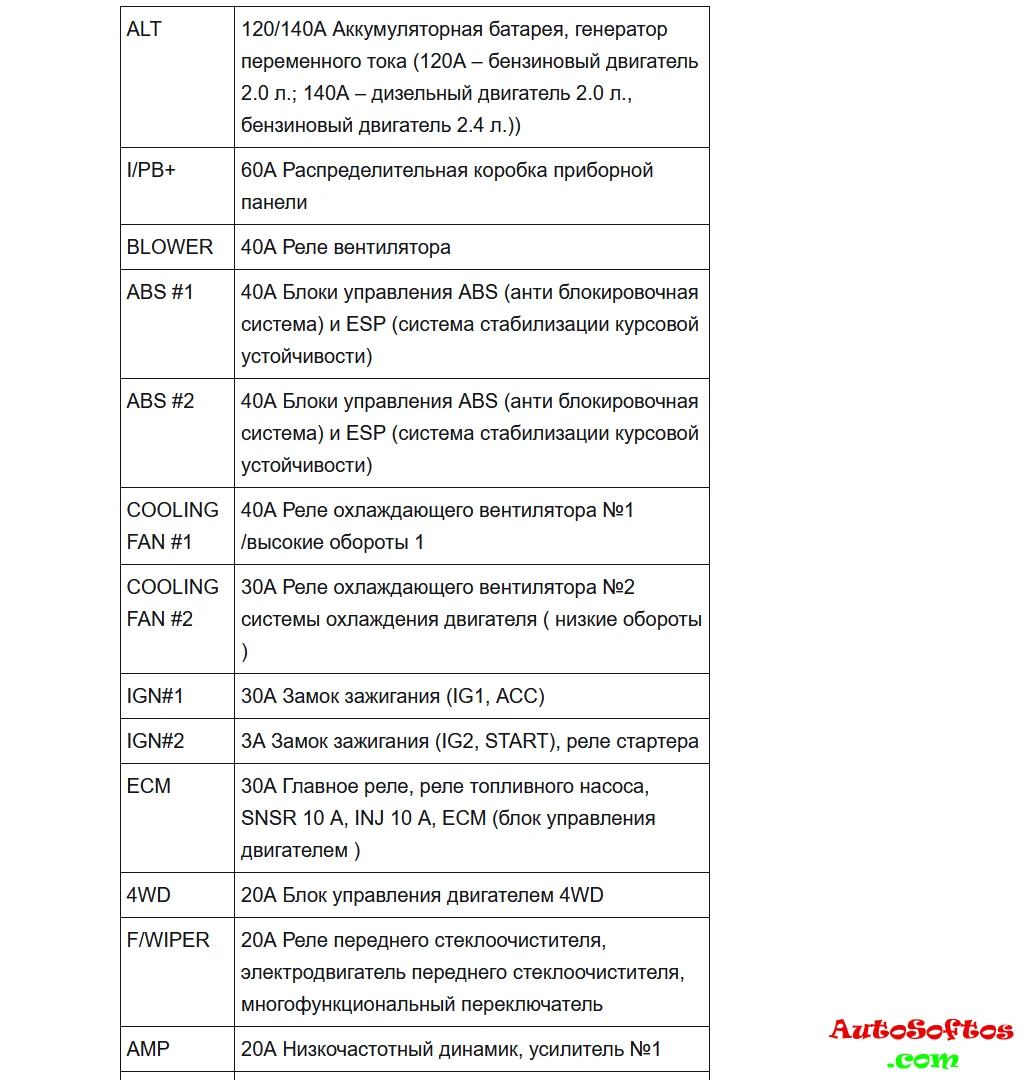

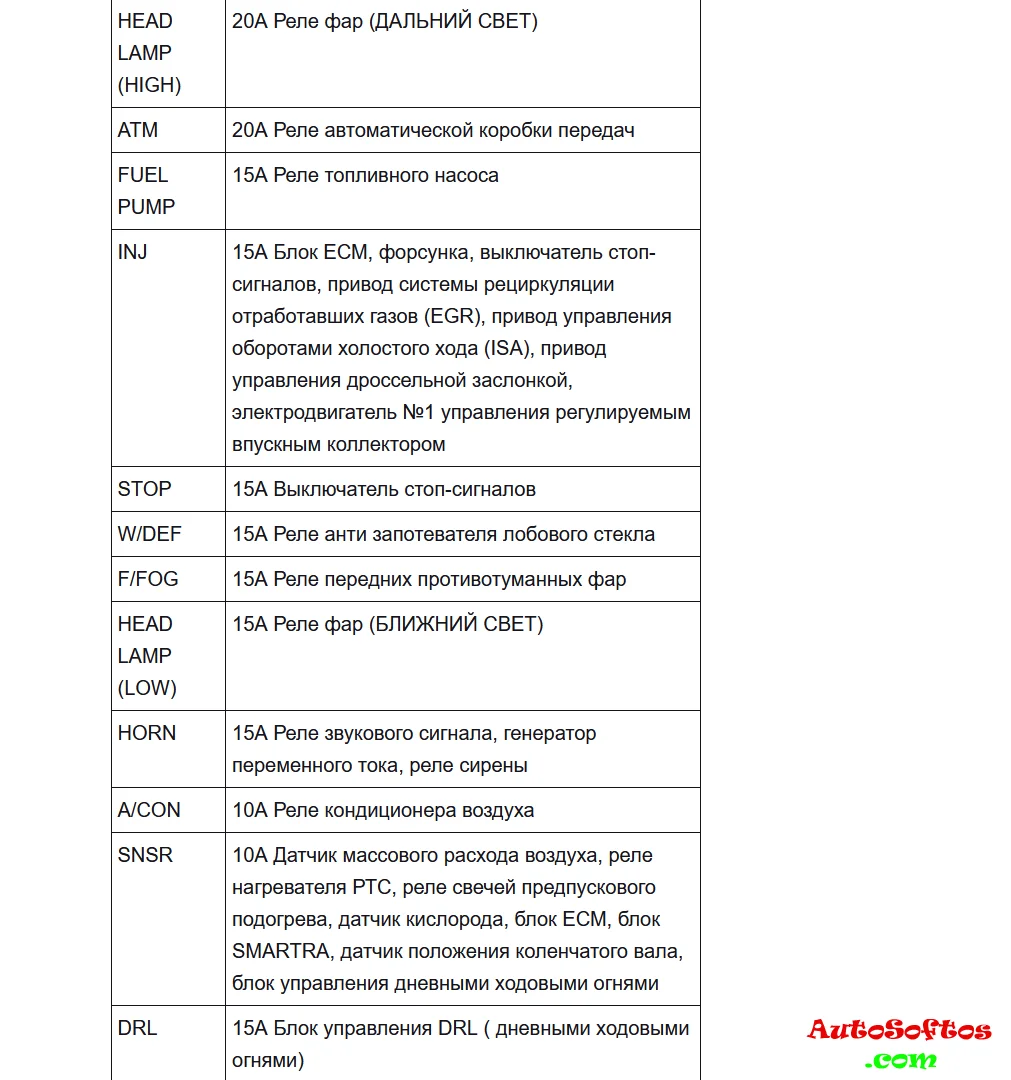

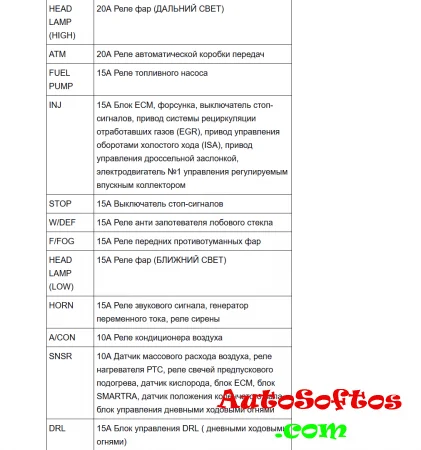

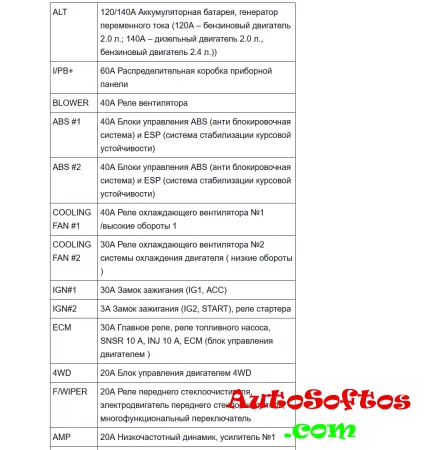

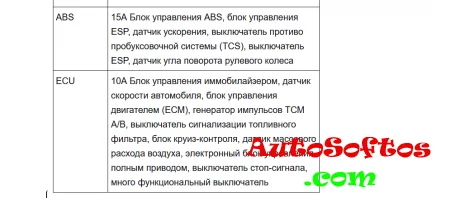

Обозначение предохранителей

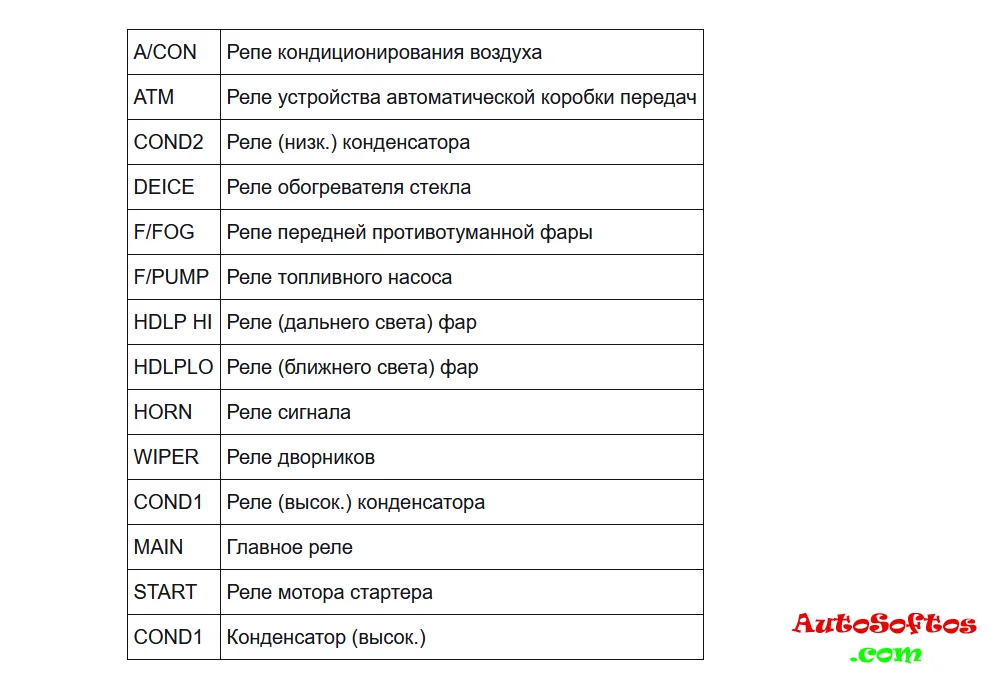

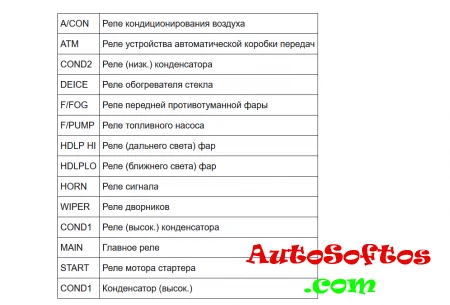

Расшифровка реле

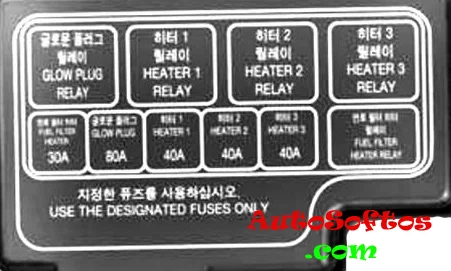

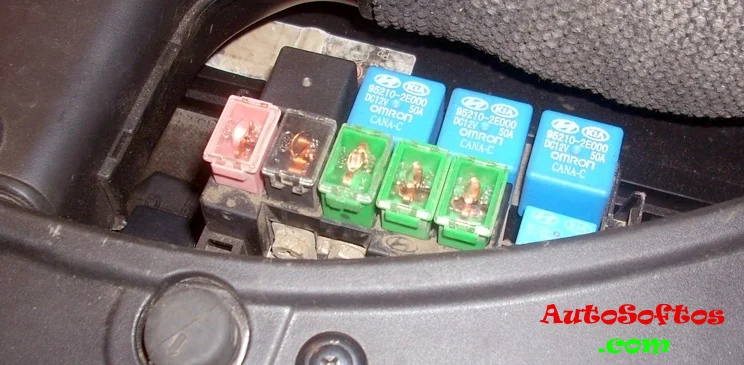

Дополнительный блок

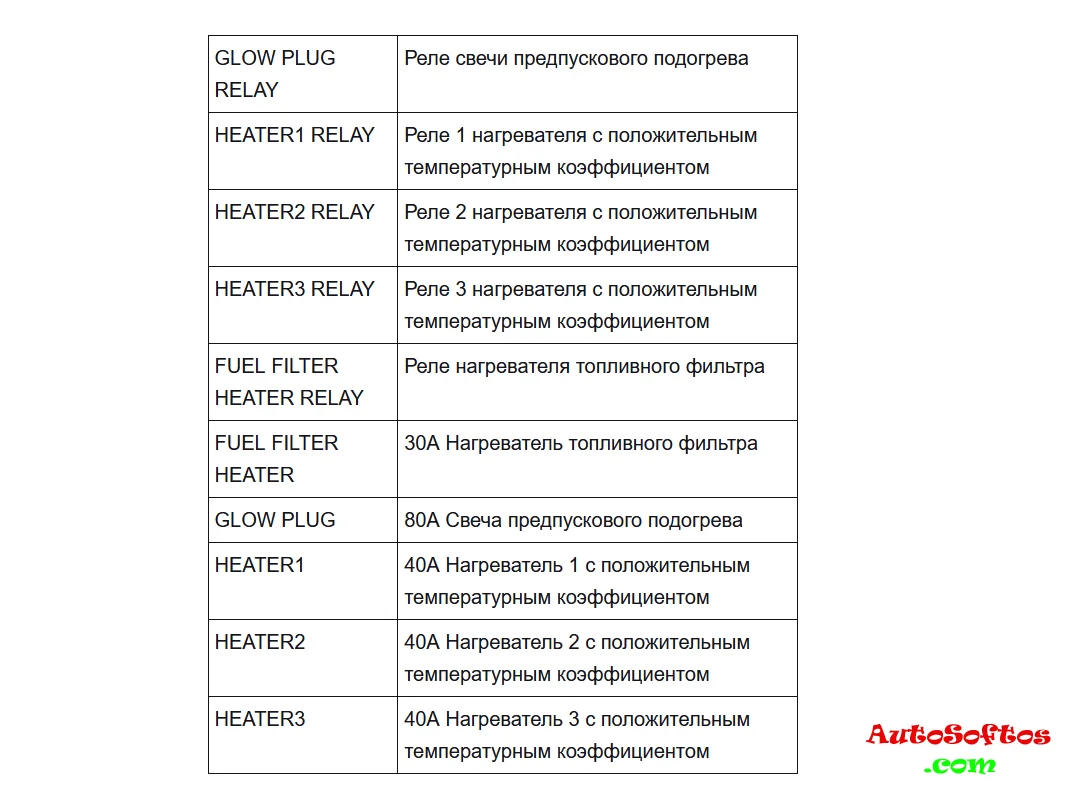

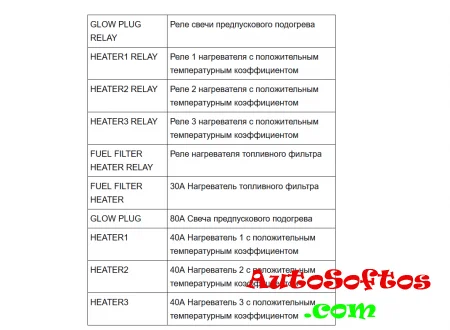

Устанавливается в передней части в моделях с дизельным двигателем.
