Здесь вы найдёте описание предохранителей и реле Мерседес 124 со схемами блоков, местами их расположения и фото примерами их исполнения. Выделим предохранитель прикуривателя.
Блок предохранителей и реле

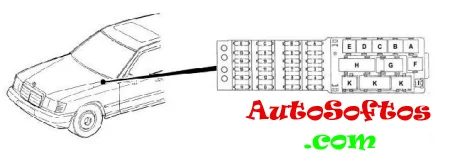

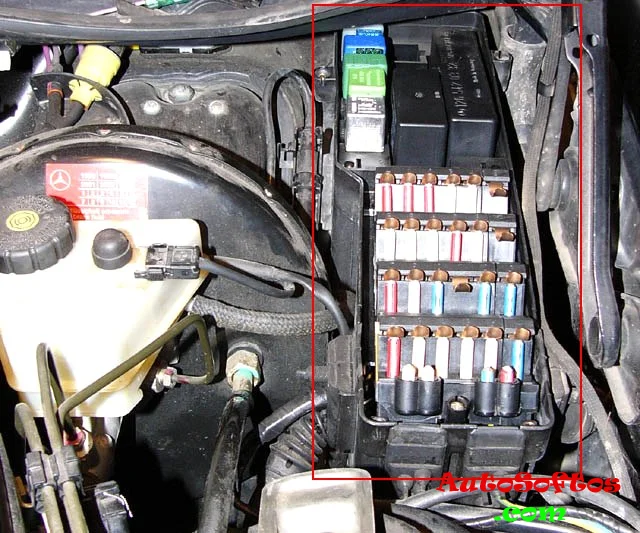

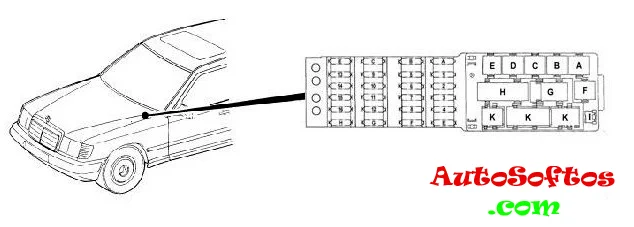

Под капотом основной блок с предохранителями и реле находится в левой части моторного отсека и состоит из двух отделов (предохранителей и реле).
Сверяйте актуальной обозначение элементов со своей схемой на крыше блока, так как оно может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки вашего автомобиля.

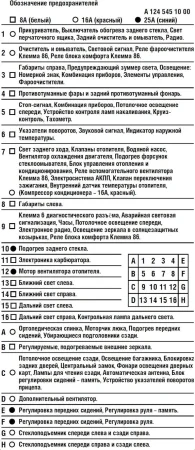

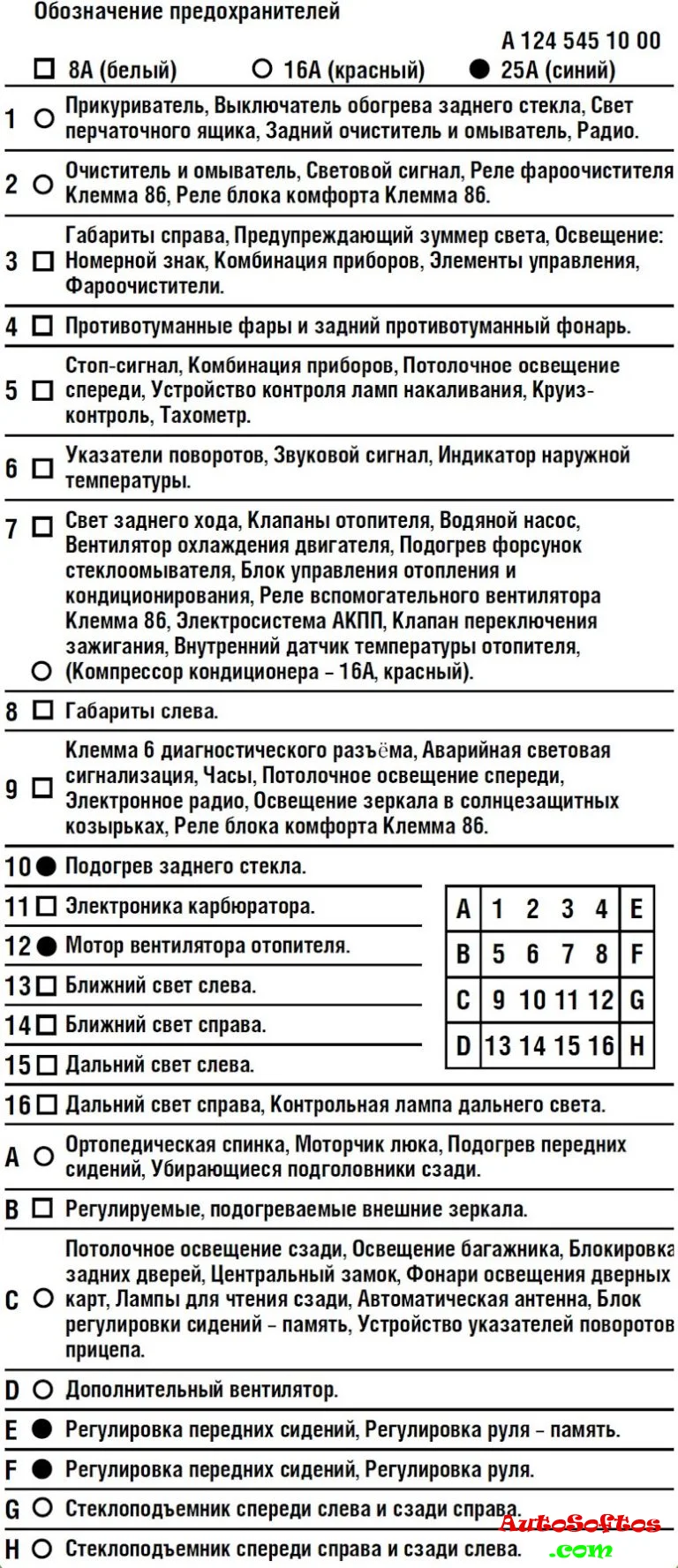

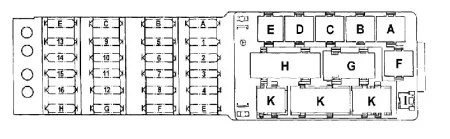

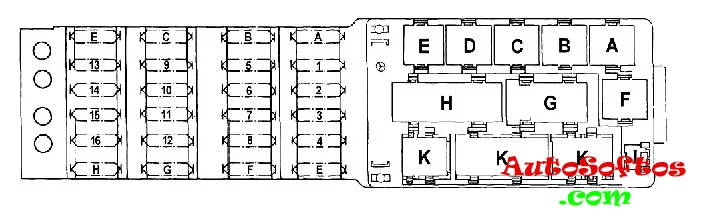

Полная схема

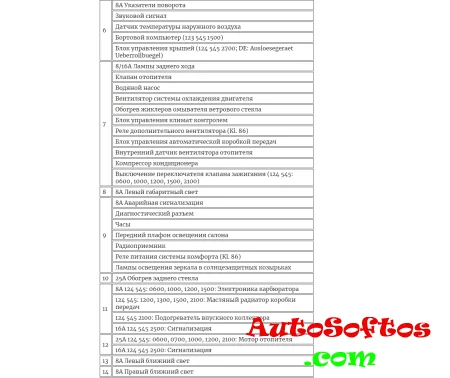

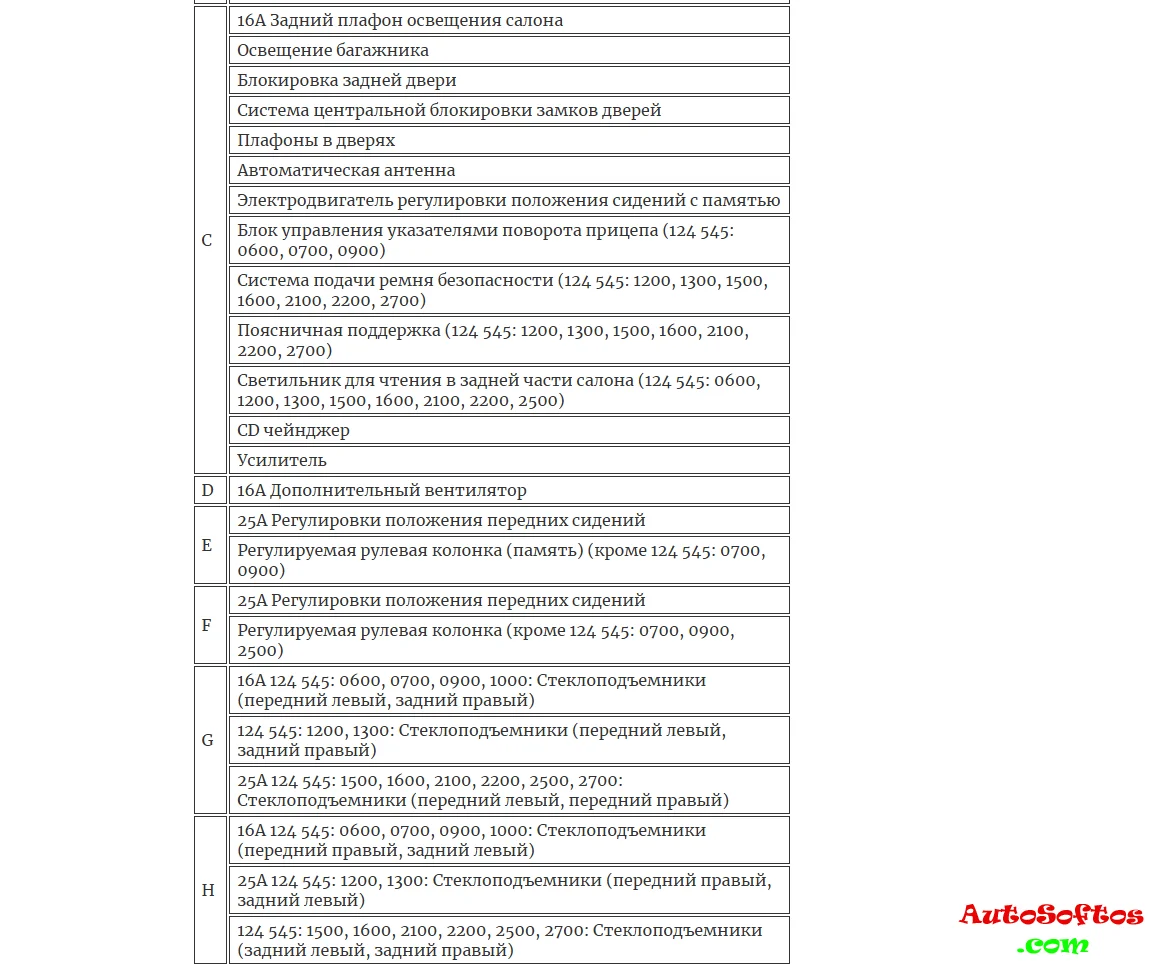

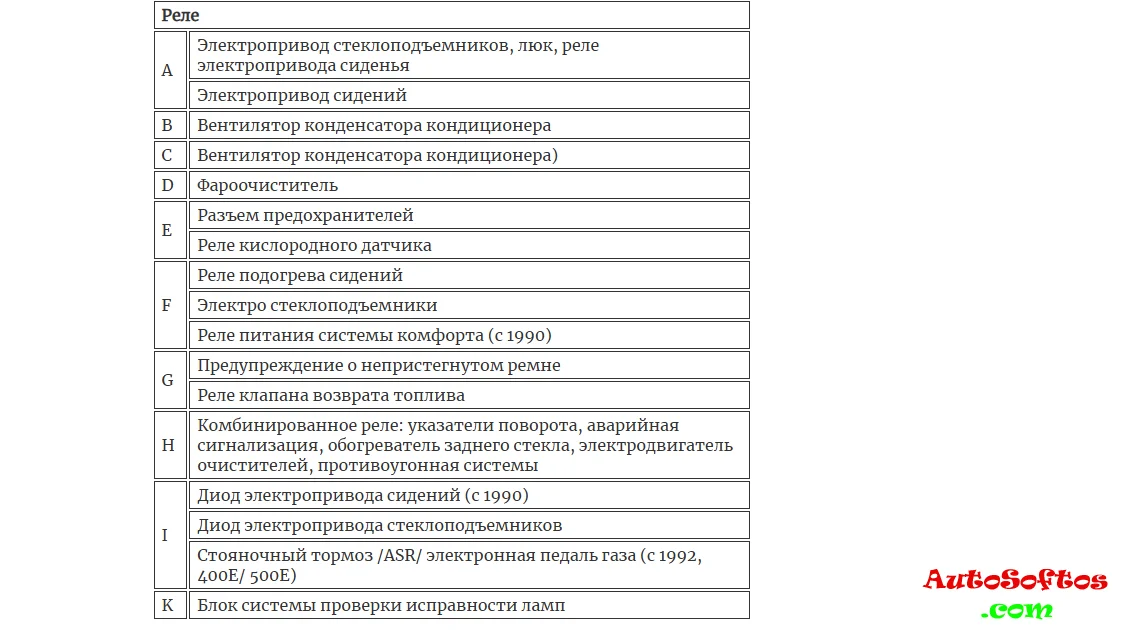

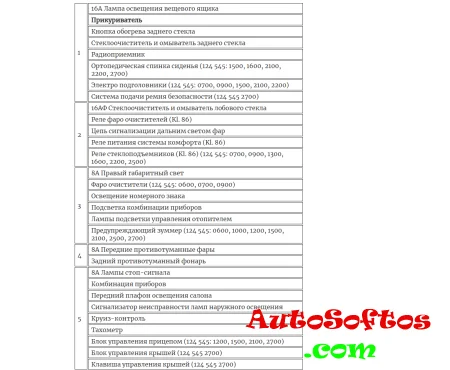

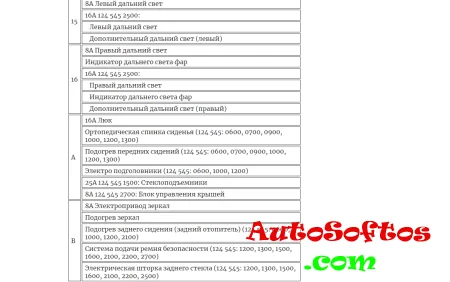

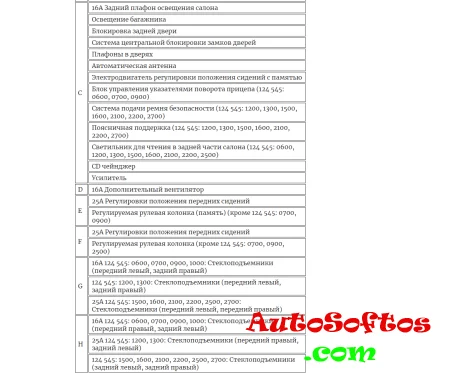

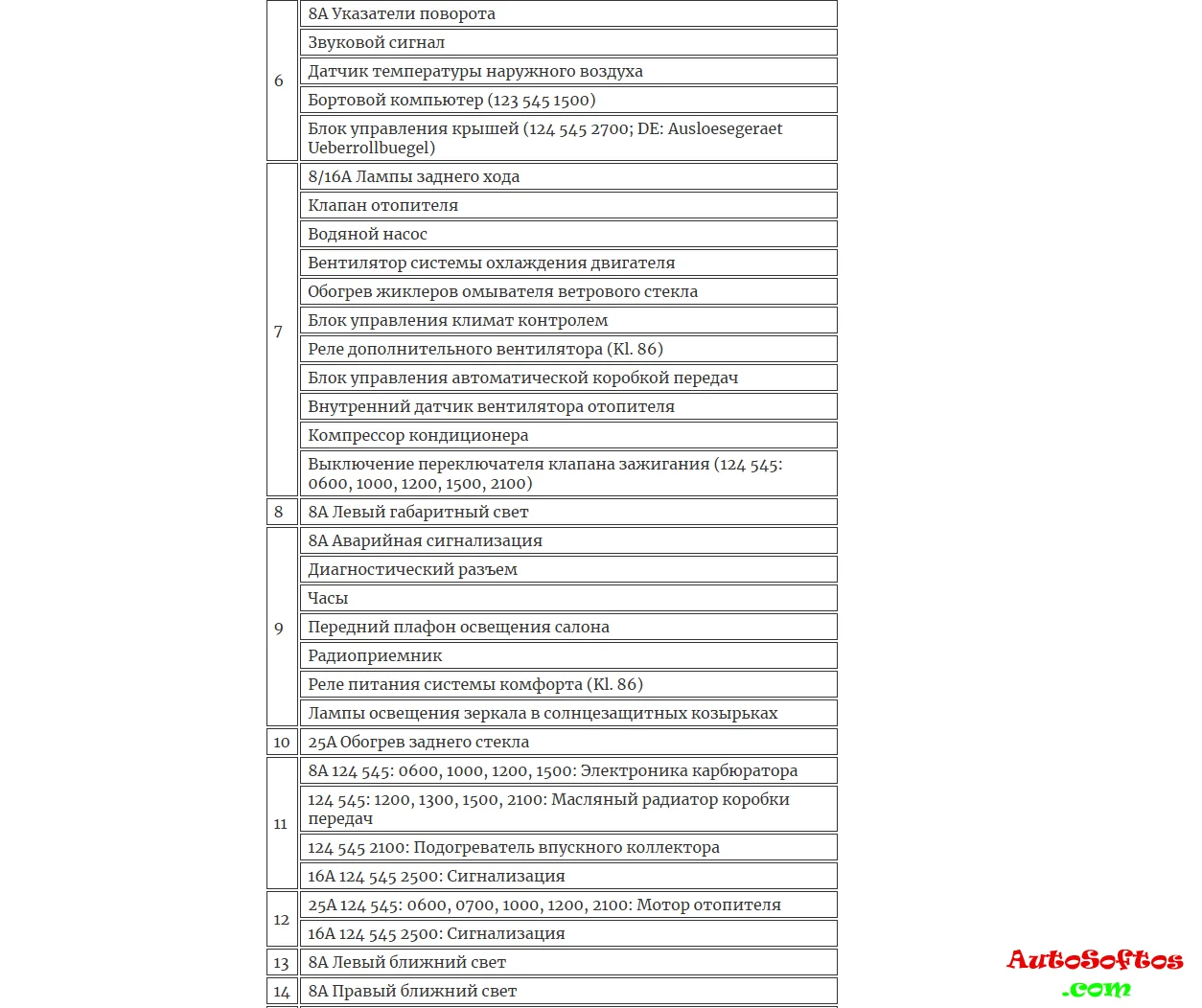

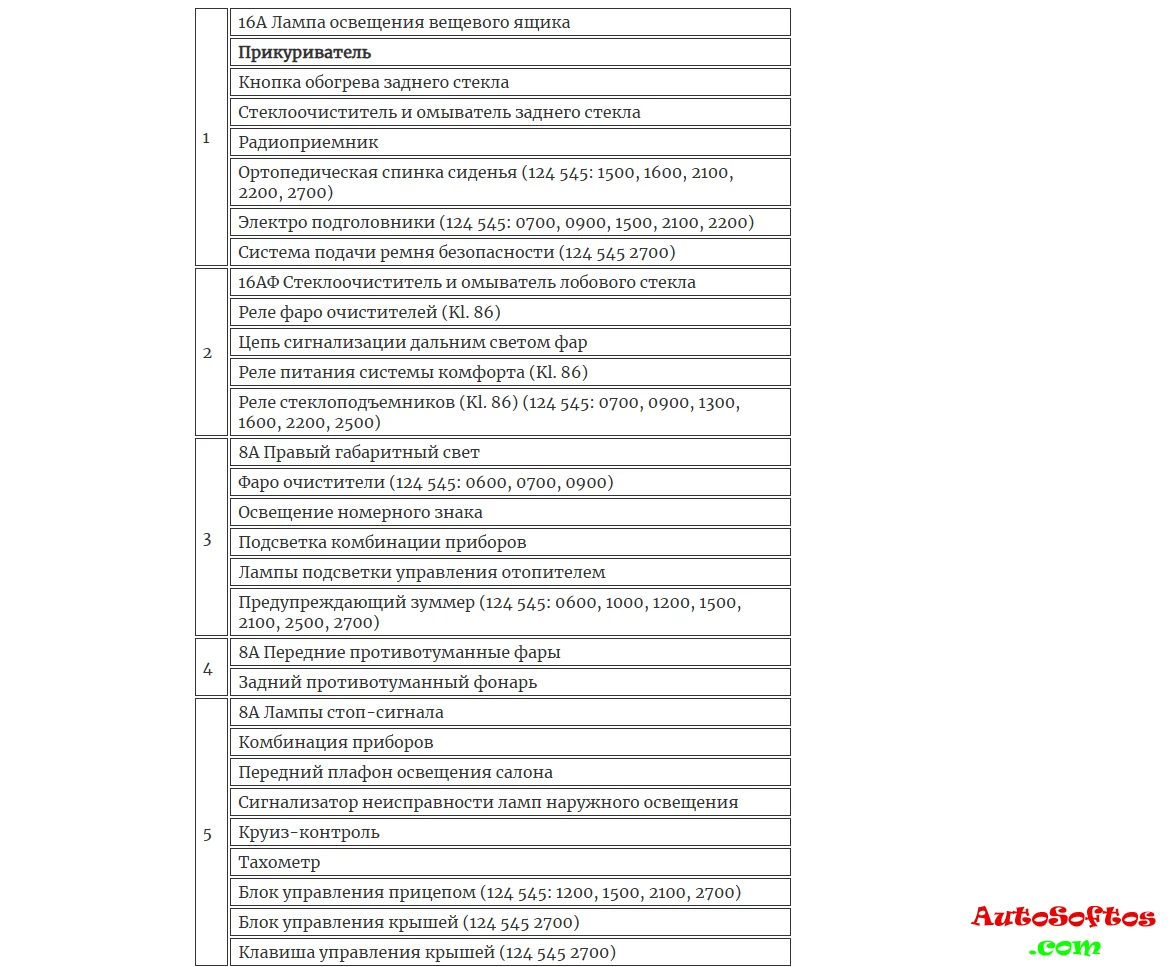

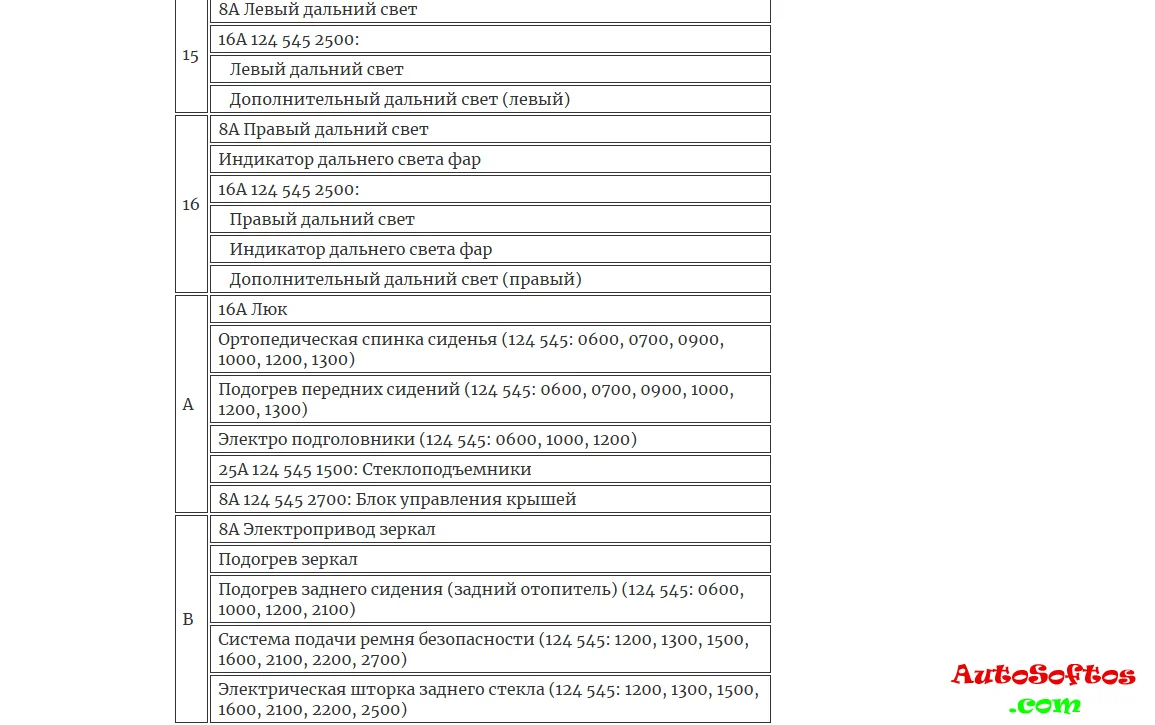

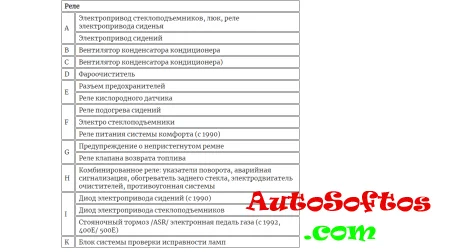

Описание
В скобках указан номер схемы блока предохранителей, который находится на крышке. (пример: 124 545 2200)
За прикуриватель отвечает предохранитель номер 1.
Блок реле

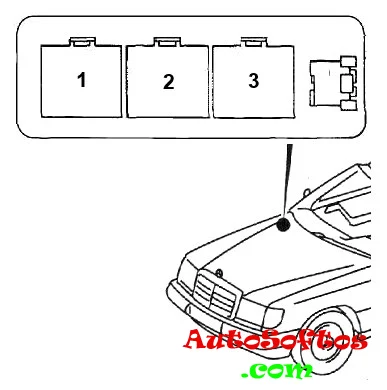

Дополнительный блок с реле может устанавливаться под капотом с правой стороны.
Схема
Расшифровка
1. Реле топливного насоса
2. Реле защиты от перенапряжений электронных компонентов систем впрыска и ABS
3. Блок управления компрессора кондиционера
Дополнительные элементы

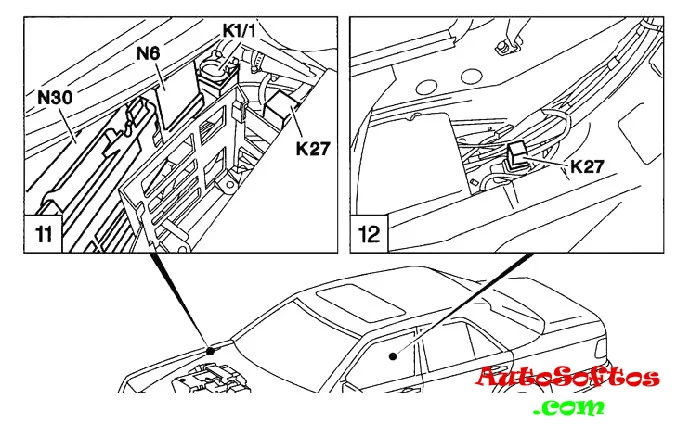

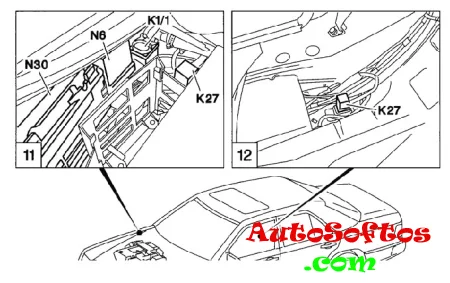

Реле топливного насоса (К27)
Расположение
Обозначение
11 – кроме 124.034, 124.036
12 – под задним сидением (модели; 124.034 (E420), 124.036 (E500))
N6 – Блок управления компрессором кондиционера
N30 – Блок управления ABS

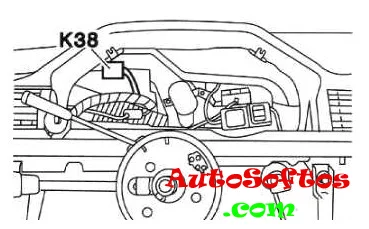

Реле блокировки стартера (K38)

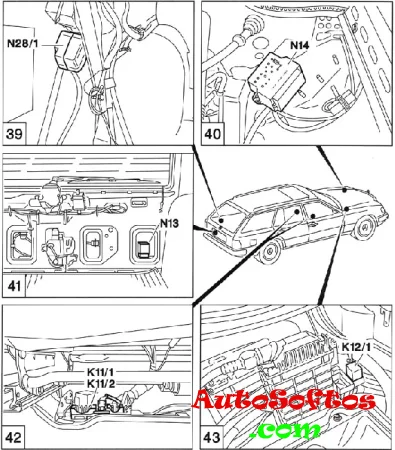

Прочие элементы
Схема
Назначение
K11/1 – Реле левого подголовника
K11/2 – Реле правого подголовника
K12/1 – Прерывистый таймер заднего стеклоочистителя
N13 – Реле защиты двигателя от перегрузок/круиз-контроль
N14 – Реле свечей накала
N28 – Блок управления прицепом
