Предохранители Нива 2121 (Лада 4x4) и реле с описанием назначения и схемами блоков

  • Разместил: klays067;
  • Прочитано: 22;
  • Дата: 27-06-2024, 11:59;
  • Сообщить о ошибке


Здесь вы найдете описание блоков предохранителей и реле Нива 2121 с местами их расположения, фото примерами исполнения и схемами блоков. Отметим предохранитель отвечающий за прикуриватель.

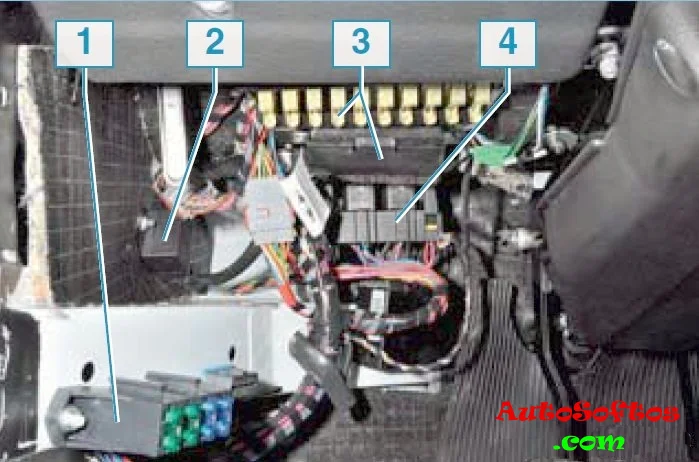

Общее расположение блоков



Схема





Описание



1. Блок предохранителей системы управления двигателем
2. Реле стеклоочистителя ветрового стекла
3. Основной блок предохранителей
4. Блок реле системы управления двигателем
5. Дополнительный блок реле (над педалью газа, и не показан на схеме)

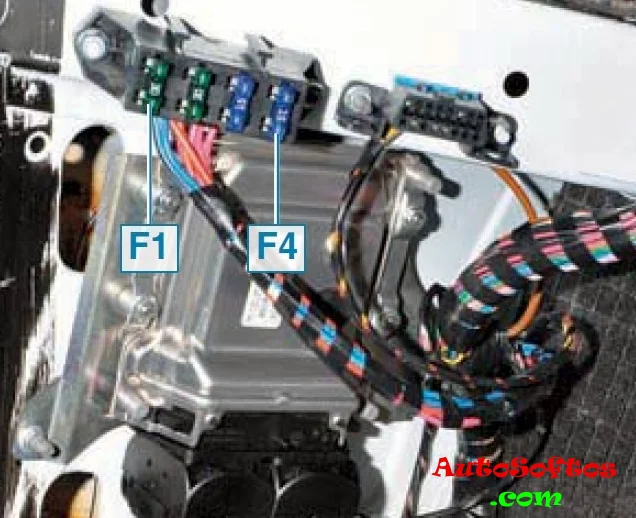

Блок предохранителей системы управления двигателем



Схема

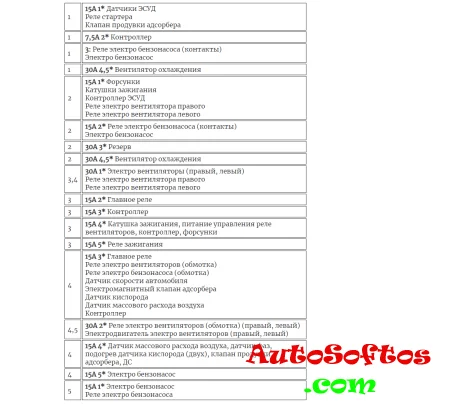

Обозначение




1* – 2014-2016 г, 2* – 2010-2012 г, 3* – 2007-2008 г, 4* – Автомобили с контроллерами Bosch ME17.9.7/M74, 5* – Автомобили с контроллерами 7.9.7+.

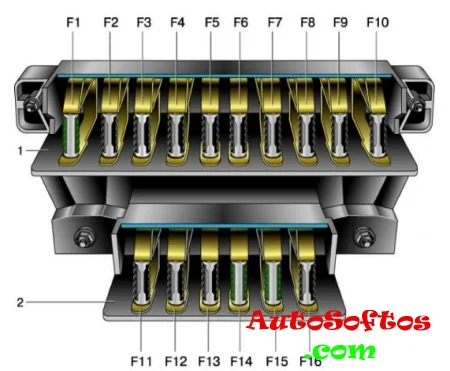

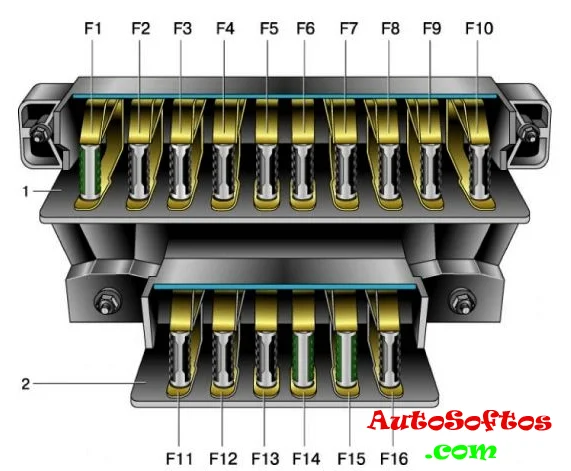

Главный блок предохранителей



Схема

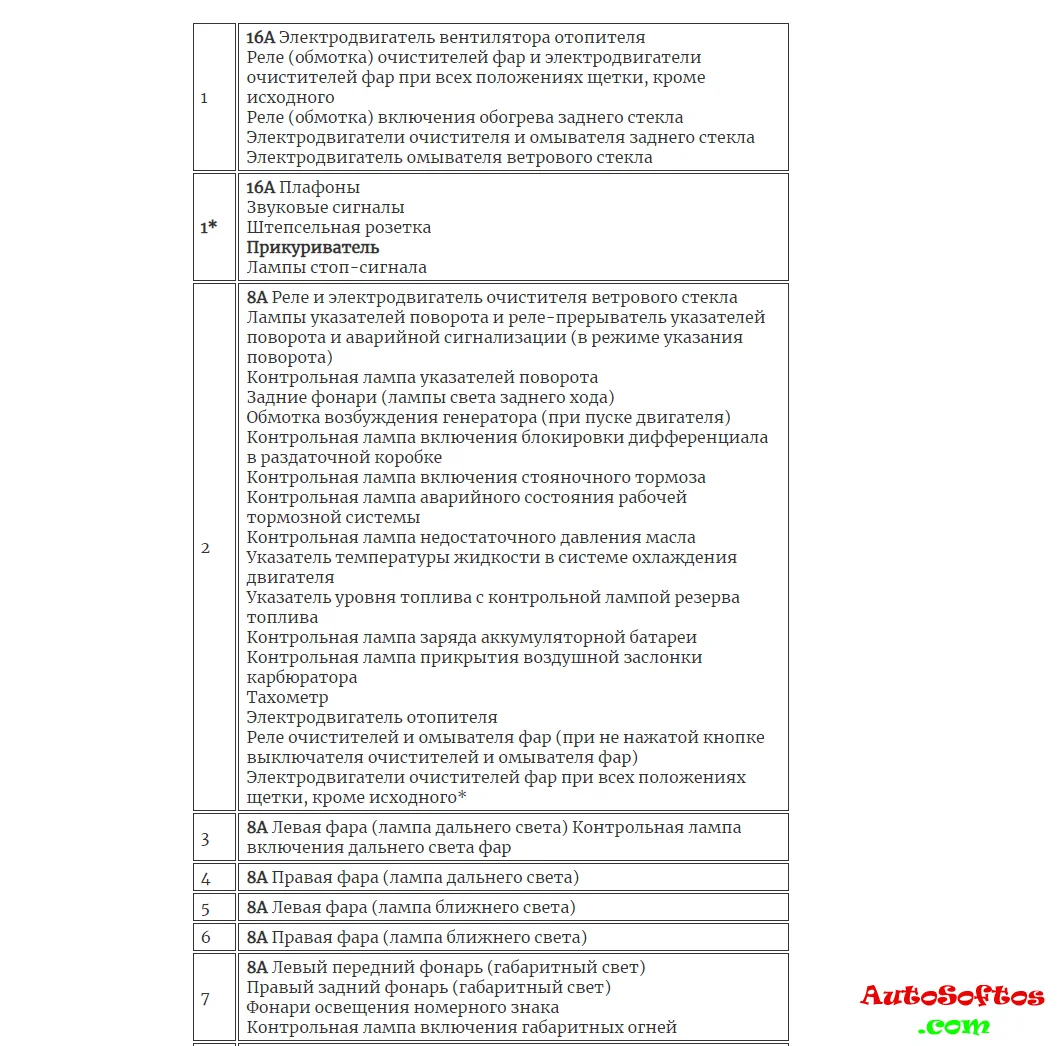

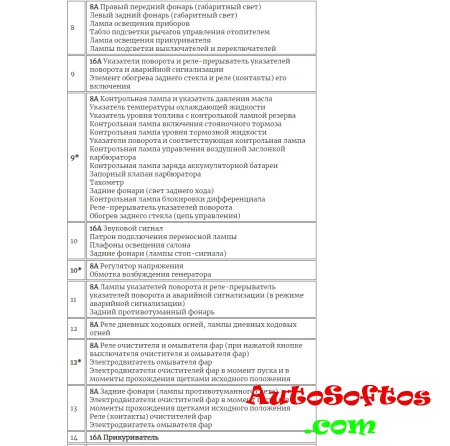

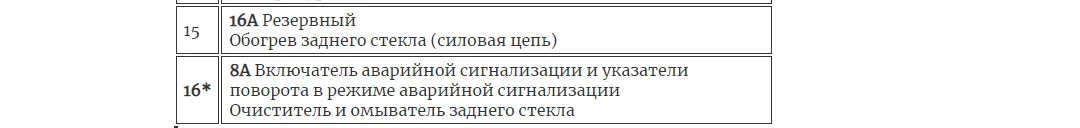

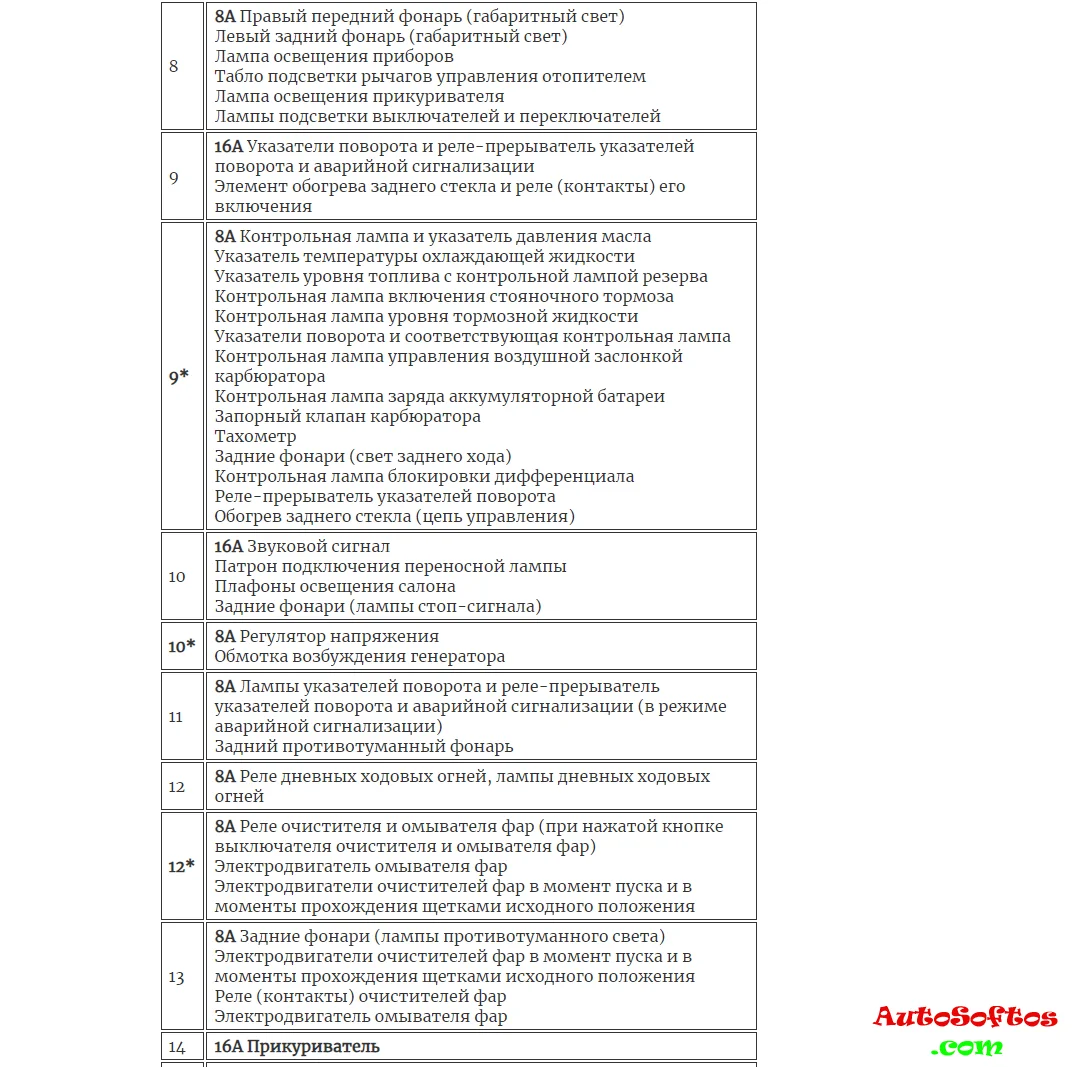

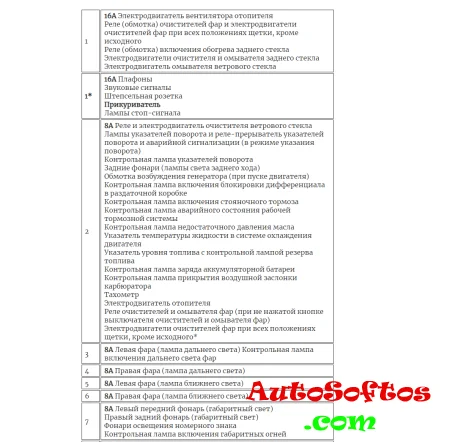

Назначение






За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

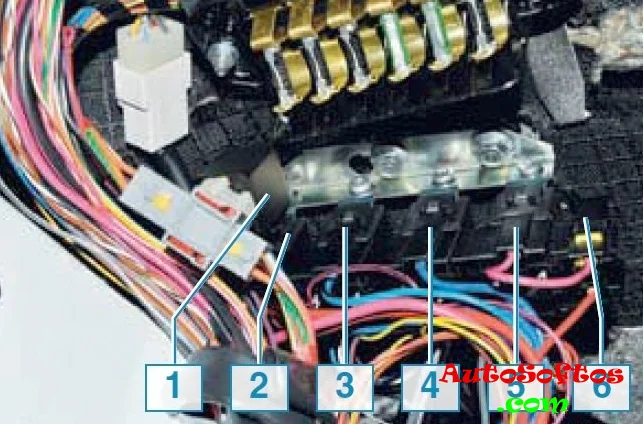

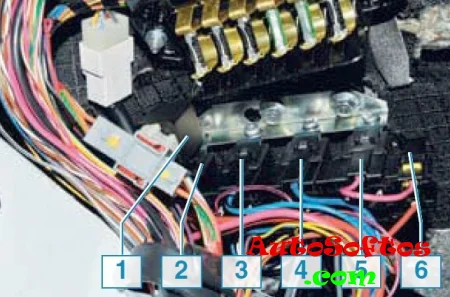

Блок реле управления двигателем



Он расположен под главным блоком предохранителей и состоит и 5 реле и 1 предохранителя.

Схема

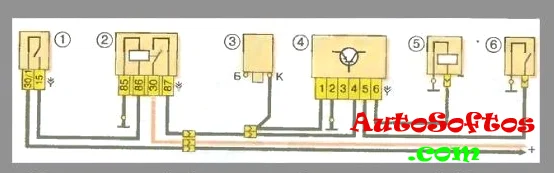

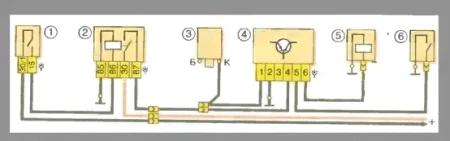

Электро схема блока





Расшифровка



1. Реле зажигания
2. Главное реле
3. Реле правого вентилятора охлаждения
4. Реле левого вентилятора охлаждения
5. Реле бензонасоса
6. Предохранитель топливного насоса F5 на 15A


Единственное отличие между Нивами с инжекторной и карбюраторной системами связано с тем, что блок реле управления двигателем может находится под капотом автомобиля в специально выделенном для этого отсеке.

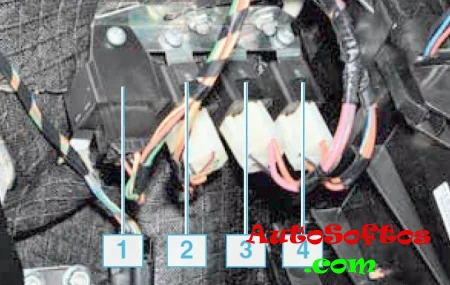

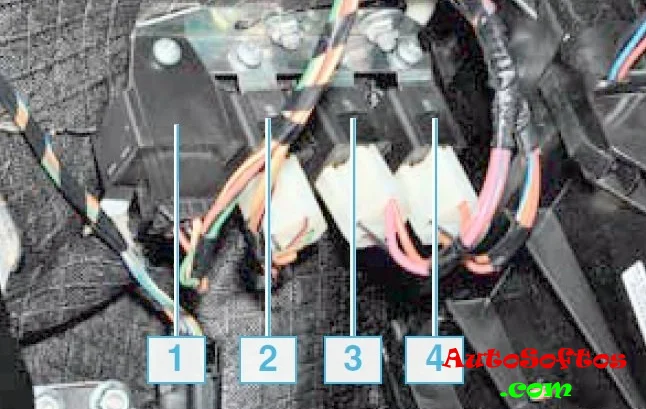

Дополнительный блок реле



Данный блок находится над педалью газа.

Схема





Описание



1. Реле задних противотуманных фонарей
2. Реле подогрева заднего стекла
3. Реле ближнего света фар
4. Реле дальнего света фар


Чуть выше, над блоком, может быть установлено реле – прерыватель указателей поворота и аварийной сигнализации.

Отдельные предохранители и реле могут быть установлены под капотом: на автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы анти блокировочной системы тормозов и реле стартера не далеко от самого стартера.
