Здесь мы покажем схемы блоков предохранителей и реле с описанием для Peugeot Boxer 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 годов выпуска.
Предохранители и реле под капотом
Основной блок находится с левой стороны, под защитной крышкой.
Общая схема блока
В зависимости от года выпуска возможно несколько вариантов расположения элементов.

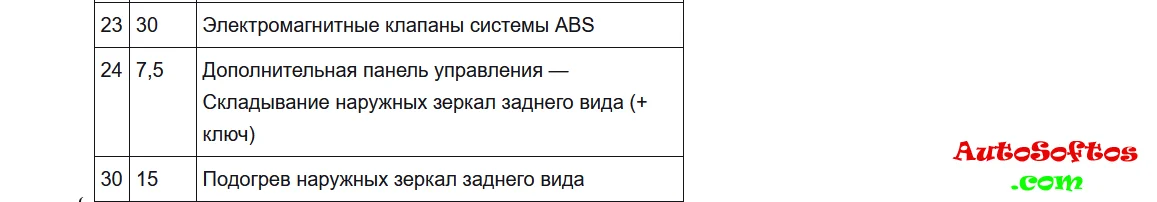

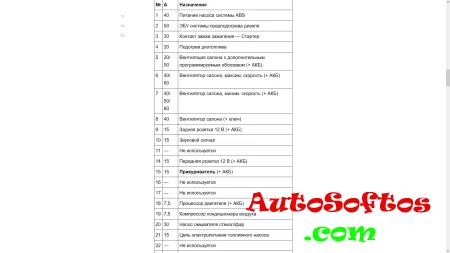

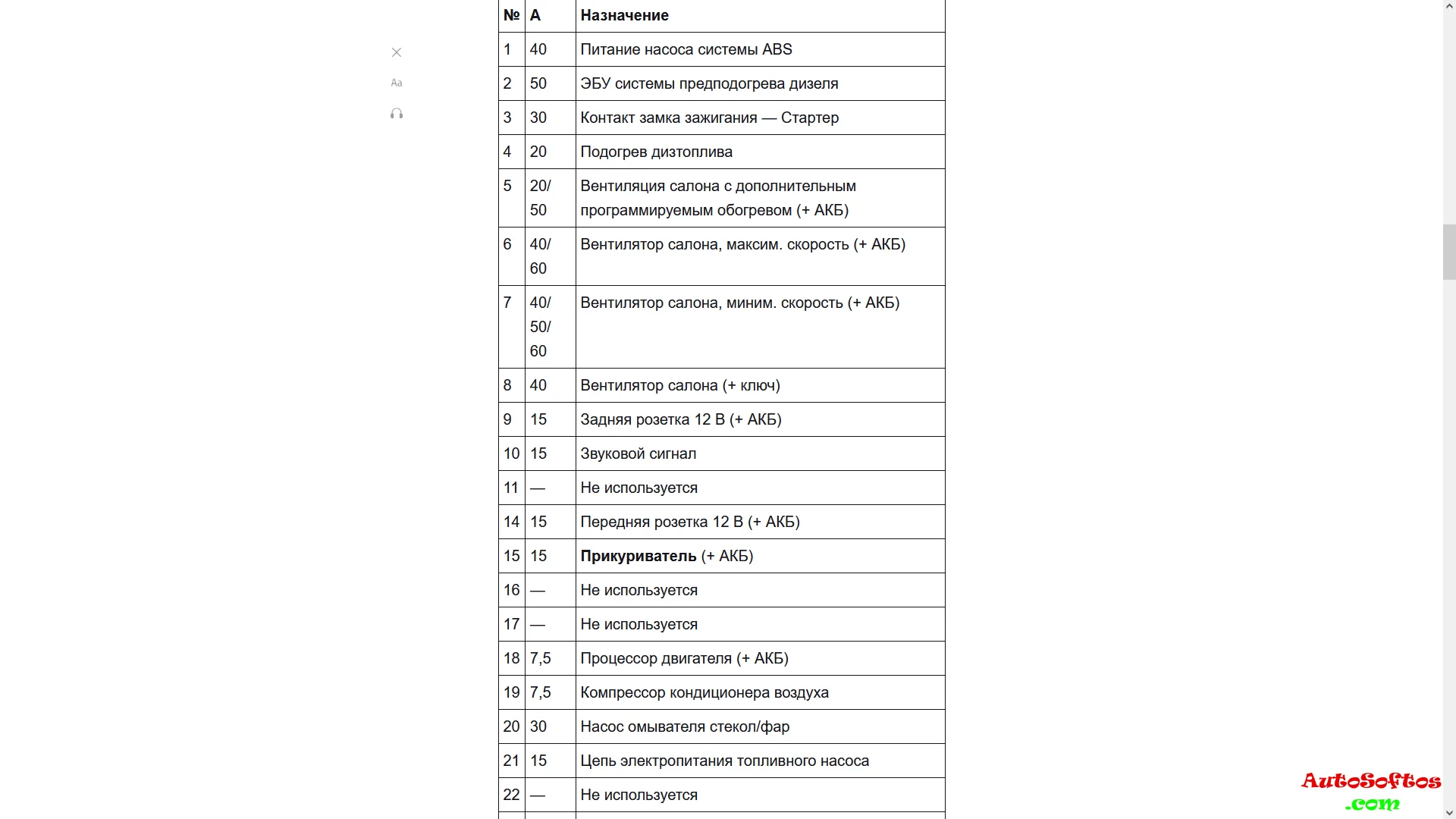

Обозначение — вариант 1

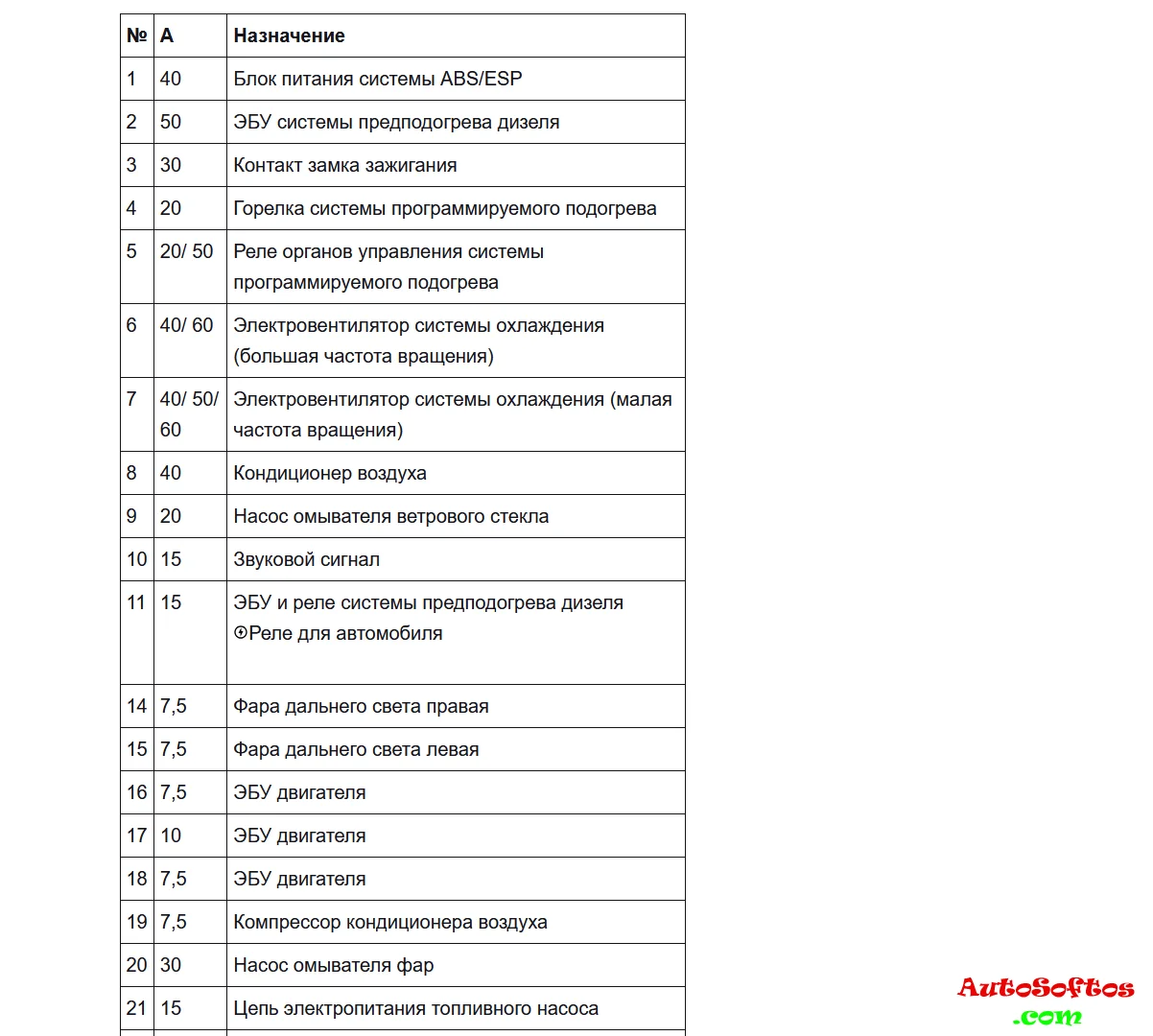

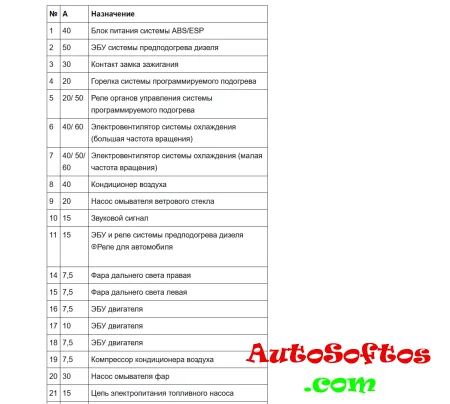

Обозначение — вариант 2
Тут за прикуриватель и зарядку usb отвечают предохранители номер 9, 14, 15. В противном случае они находится в салоне.

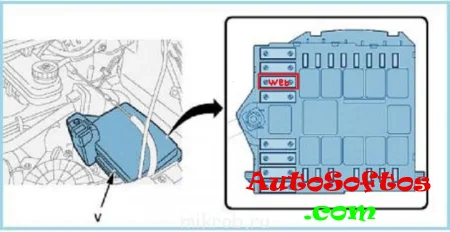

Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) — №4.
Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.
- R1 Реле звукового сигнала
- R2 Реле противотуманных фонарей
- R3 Реле фар дальнего света
- R4 Реле насоса переднего стекло омывателя
- R5 Реле системы кондиционирования воздуха
- R6 Свободный
- R7 Реле топливного насоса
- R8 Реле питания низкой скорости электро вентилятора
- R9 Реле питания высокой скорости электро вентилятора
- R10 Реле компьютера управления двигателем
- R11 Реле компрессора кондиционера воздуха
- R12 Реле насоса омывателя фар
Предохранители на аккумуляторной батареи
На одной из клемм аккумулятора должны располагаться плавкие предохранители высокой мощности.
Блок с предохранителя в приборной панели

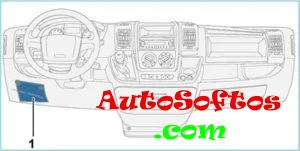

В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.
Схема (1 вариант)

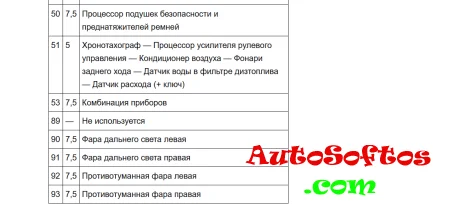

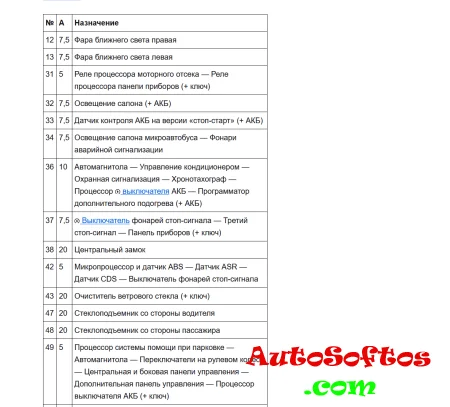

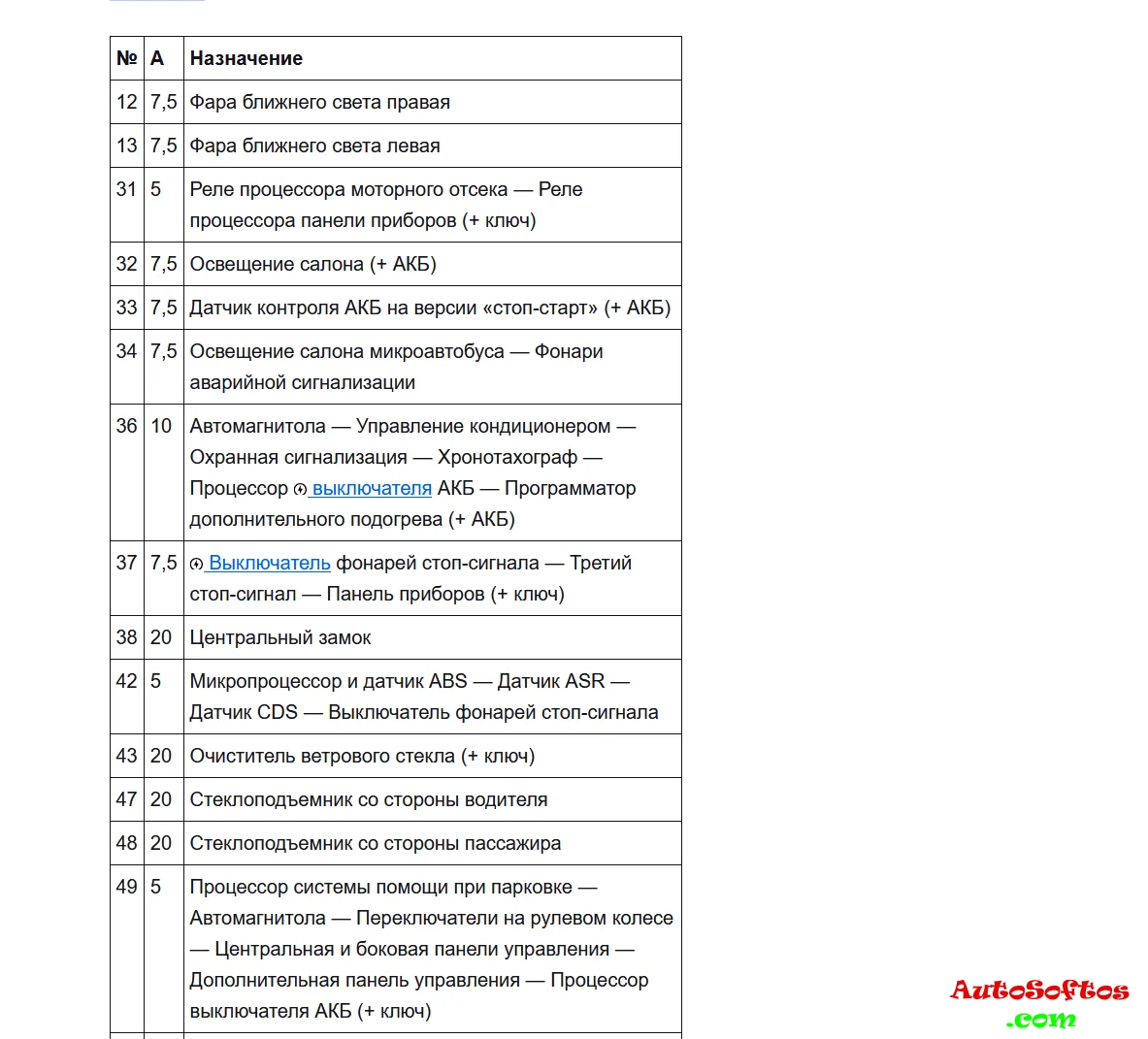

Описание
фото блока

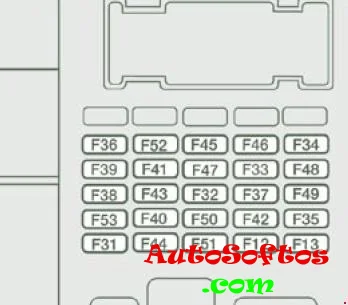

Схема (2 вариант)

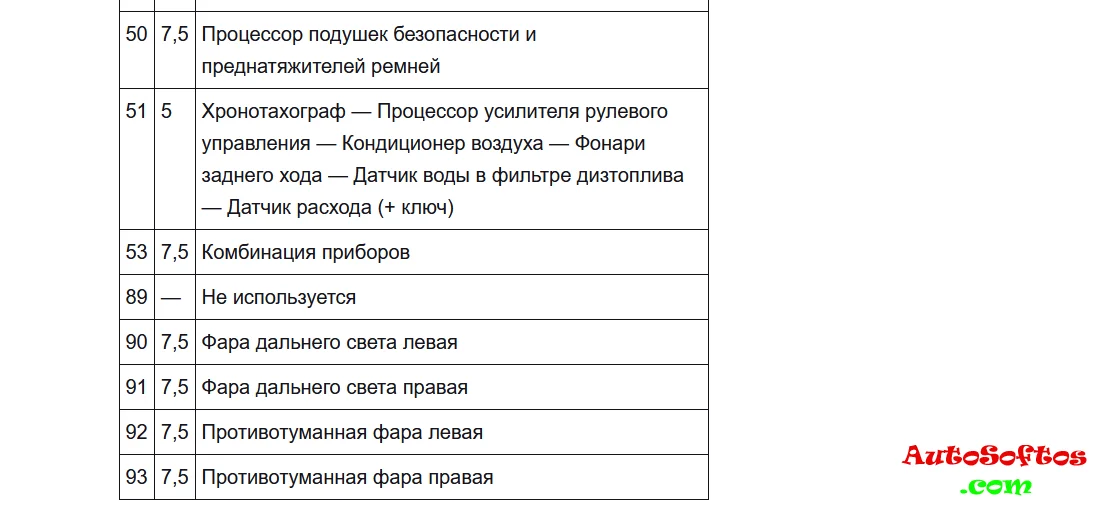

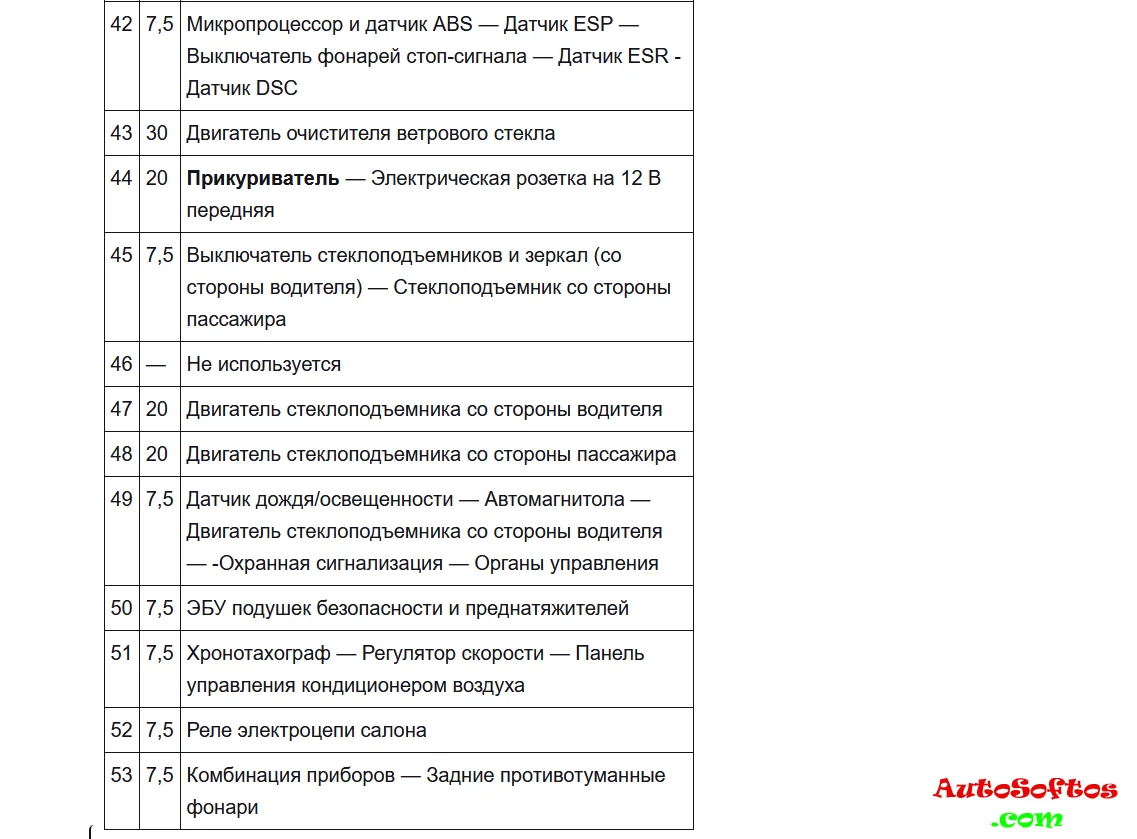

Расшифровка
За прикуриватель отвечает предохранитель 44 на 20А.

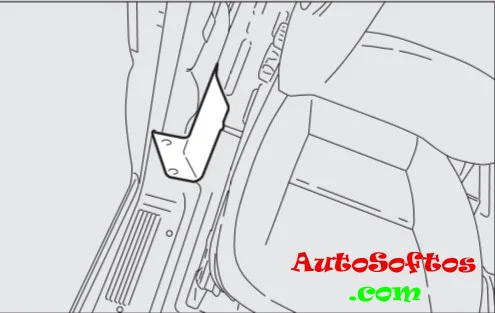

Блок около пассажирского сидения

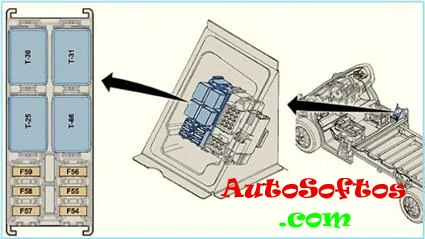

Схема — вариант 1
Описание
| 54. | Не используется |
| 55. | 15А Обогрев сидений |
| 56. | 15А Электрическая розетка 12 В для задних пассажиров |
| 57. | 10А Дополнительный подогрев под сиденьем |
| 58. | 15А Обогрев заднего левого стекла |
| 59. | 15А Обогрев заднего правого стекла |
| 60. | Не используется |
| 61. | Не используется |
| 62. | Не используется |
| 63. | 10А Управление дополнительным подогревом для задних пассажиров |
| 64. | Не используется |
| 65. | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |

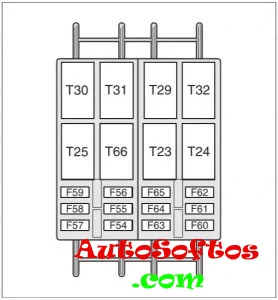

Схема — вариант 2
Обозначение схемы
| T25. | Внутренне освещение |
| T66. | Реле прикуривателя |
| T30. | Реле габаритов |
| T31. | Дополнительный подогреватель под сидением |
| F54. | (10A) Кондиционер/ отопитель |
| F55. | (15A) Подогреватель сидений |
| F56. | (15A) |
| F57. | (10A) Кондиционер/ отопитель |
| F58. | (10A) Ближний свет фар |
| F59. | (7,5A) Система активной подвески |
| F60. | (10A) Кондиционер/ отопитель |
| F61. | (30A) Кондиционер/ отопитель |
