Предохранители Kia Bongo 3 и реле с описанием назначения и схемами блоков

  • Разместил: klays067;
  • Прочитано: 59;
  • Дата: 12-06-2024, 02:40;
  • Сообщить о ошибке


Здесь вы найдете описание предохранителей и реле Kia Bongo (модификации K2500, K2700, K2900, K3000) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов выпуска со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

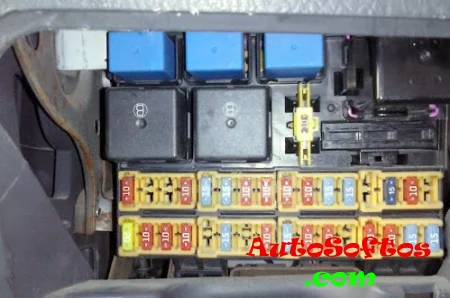

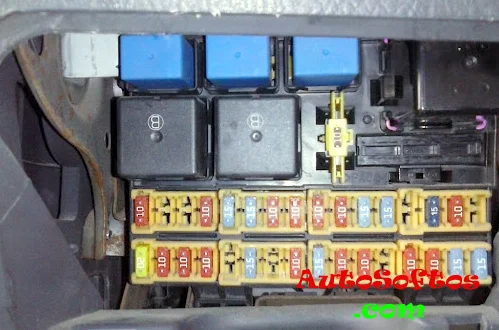

Блок в салоне



Он находится в левой нижней части панели приборов, за защитной крышкой.



Схема

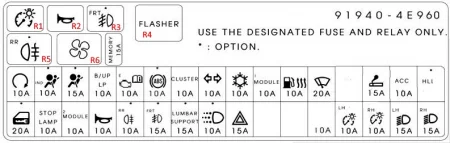

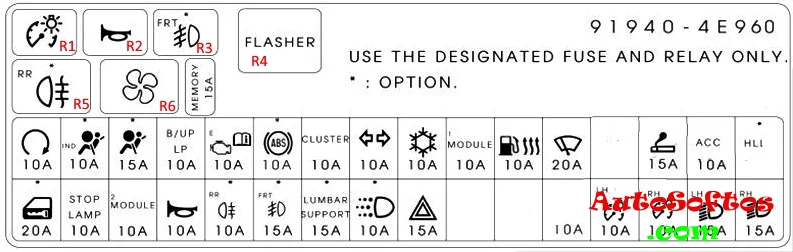

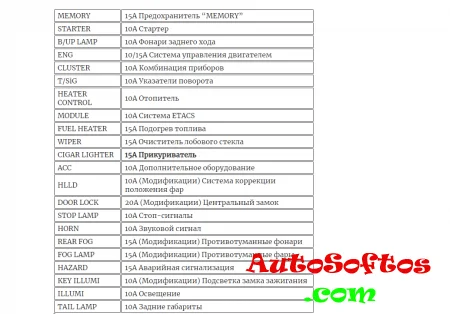

Назначение предохранителей




Предохранитель прикуривателя обозначен как CIGAR LIGHTER.



Расшифровка реле



1. реле габаритов
2. реле звуко­вого сигнала
3. реле противотуманных фар
4. реле – прерыватель указа­телей поворота
5. реле разъема для подключения дополнительного оборудования
6. реле электродвигателя вентилятора отопителя

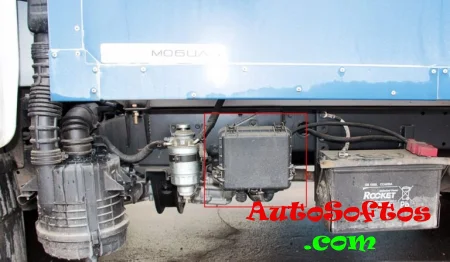

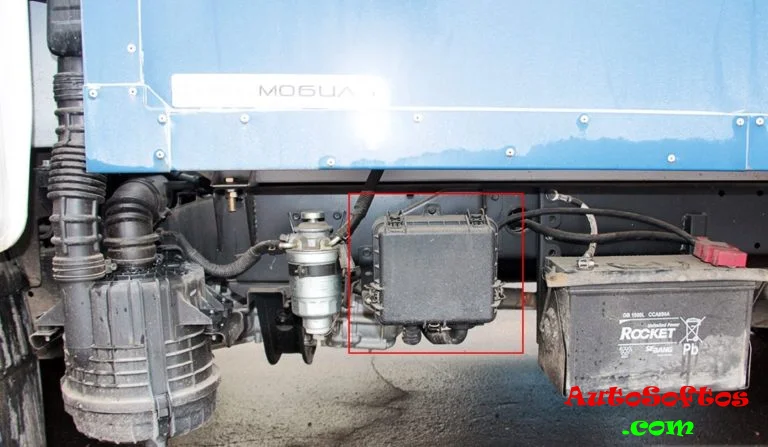

Блок под рамой



Так же закрыт защитной крышкой, в некоторых моделях его переносят под капот. В любом случае, он находится рядом с аккумулятором и защищен главным силовым предохранителем на 100А.

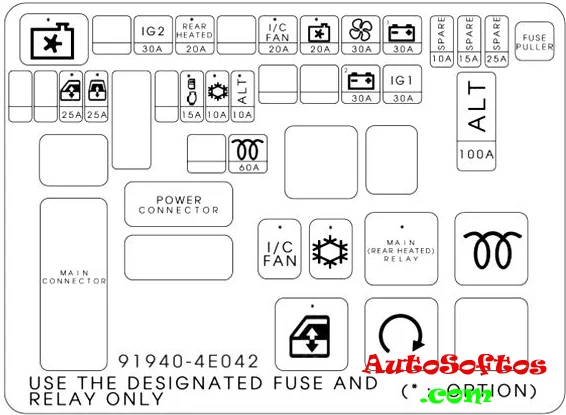

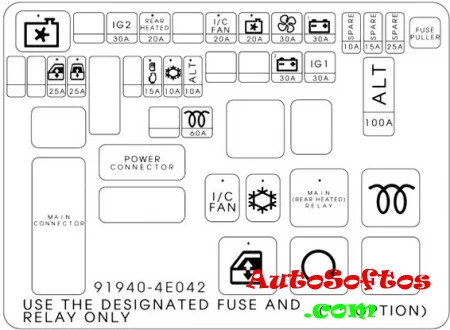

Схема блока с обозначением

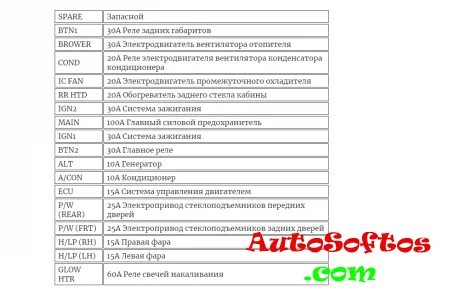

Описание предохранителей
