Предохранители Kia Carnival и реле со схемами блоков и описанием элементов

  • Разместил: klays067;
  • Прочитано: 56;
  • Дата: 7-06-2024, 17:22;
  • Сообщить о ошибке


Здесь вы найдете описание предохранителей и реле Киа Карнивал со схемами блоков и местами их расположения для автомобилей выпускавшихся в 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Отдельно отметим предохранитель прикуривателя.

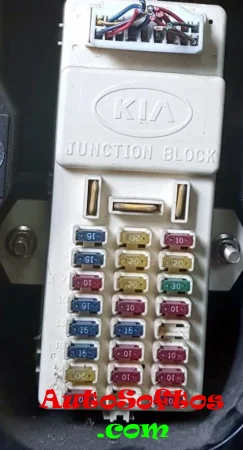

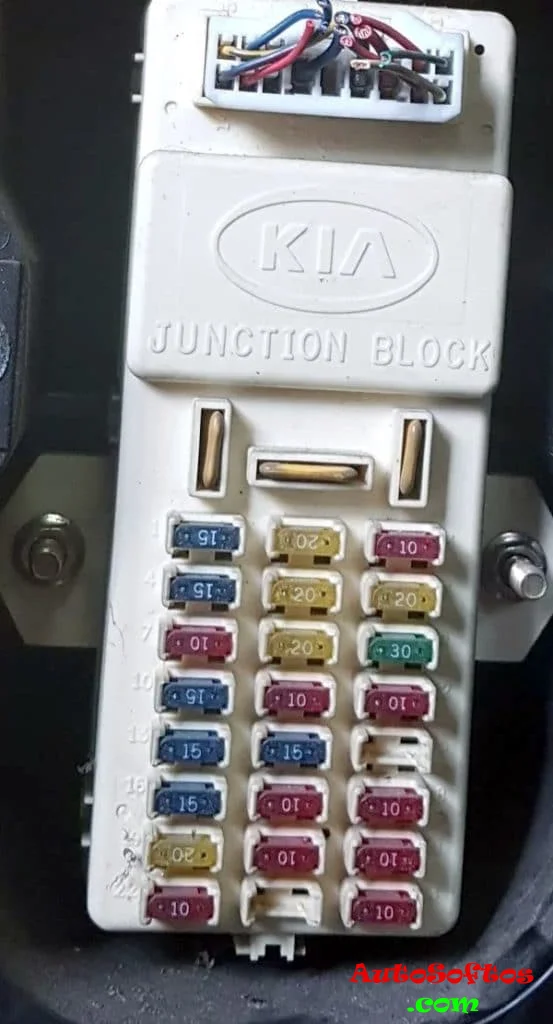

Блок в салоне



Находится под панелью, на левой стороне, около стойки за защитной крышкой.

Предохранители Kia Carnival и реле со схемами блоков и описанием элементов




Схема

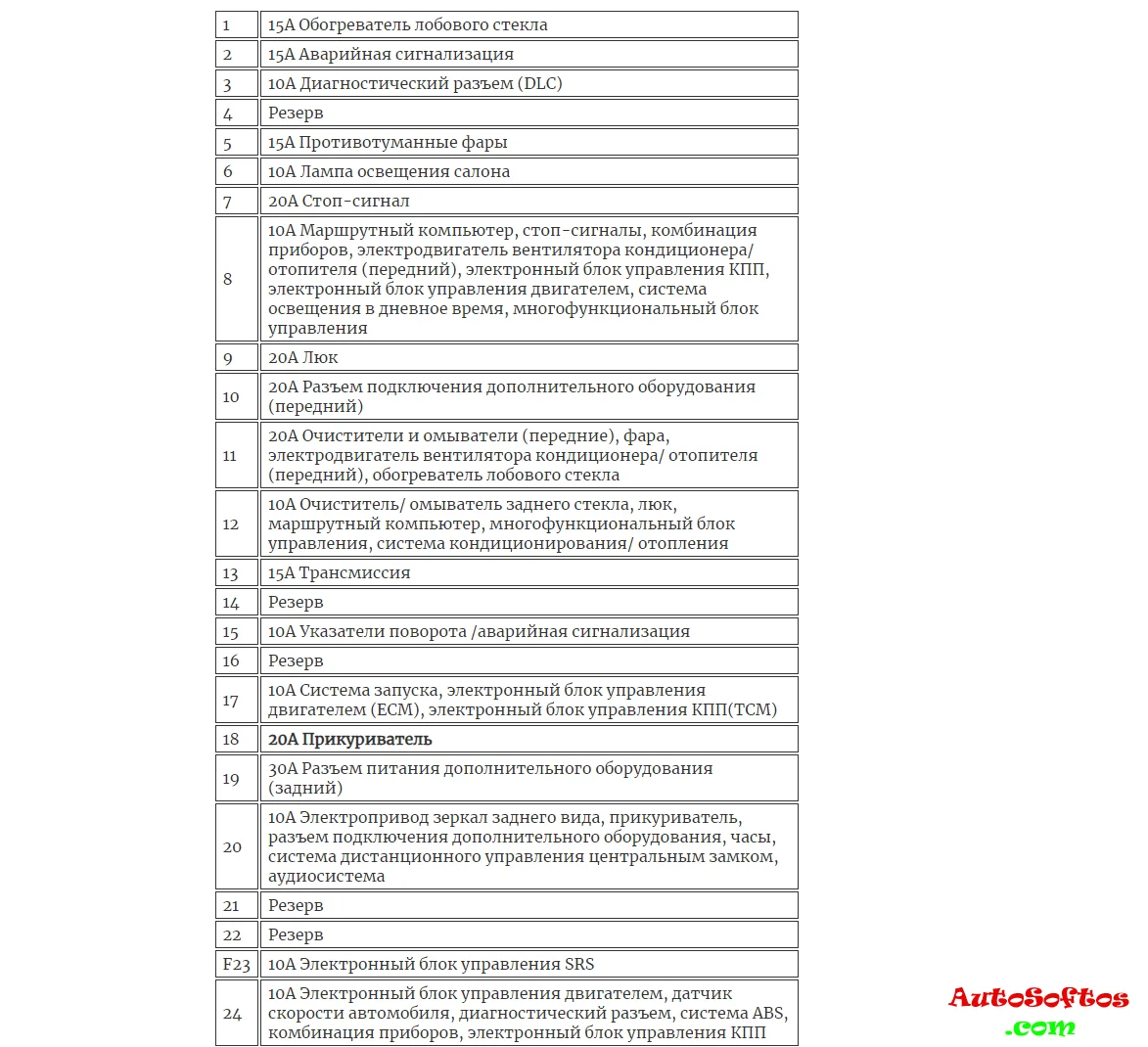

Описание




За прикуриватель отвечает предохранитель номер 18 на 20А.

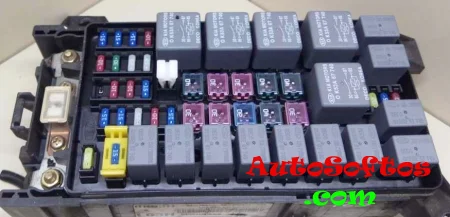

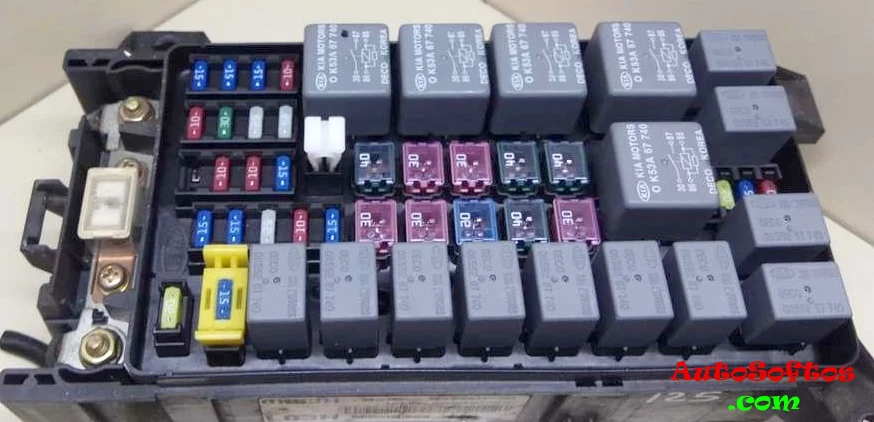

Блок под капотом



Расположен с левой стороны, рядом с аккумулятором.

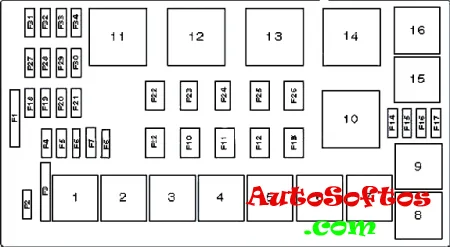

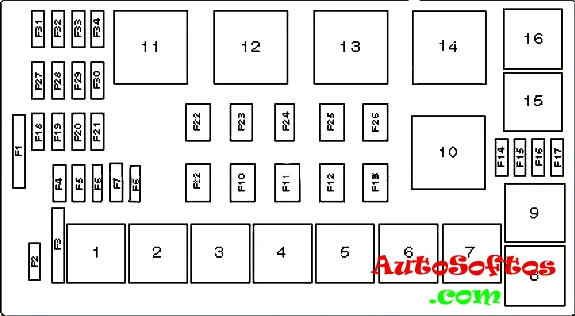

Схема

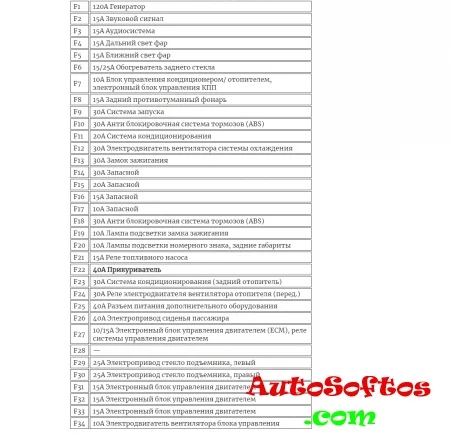

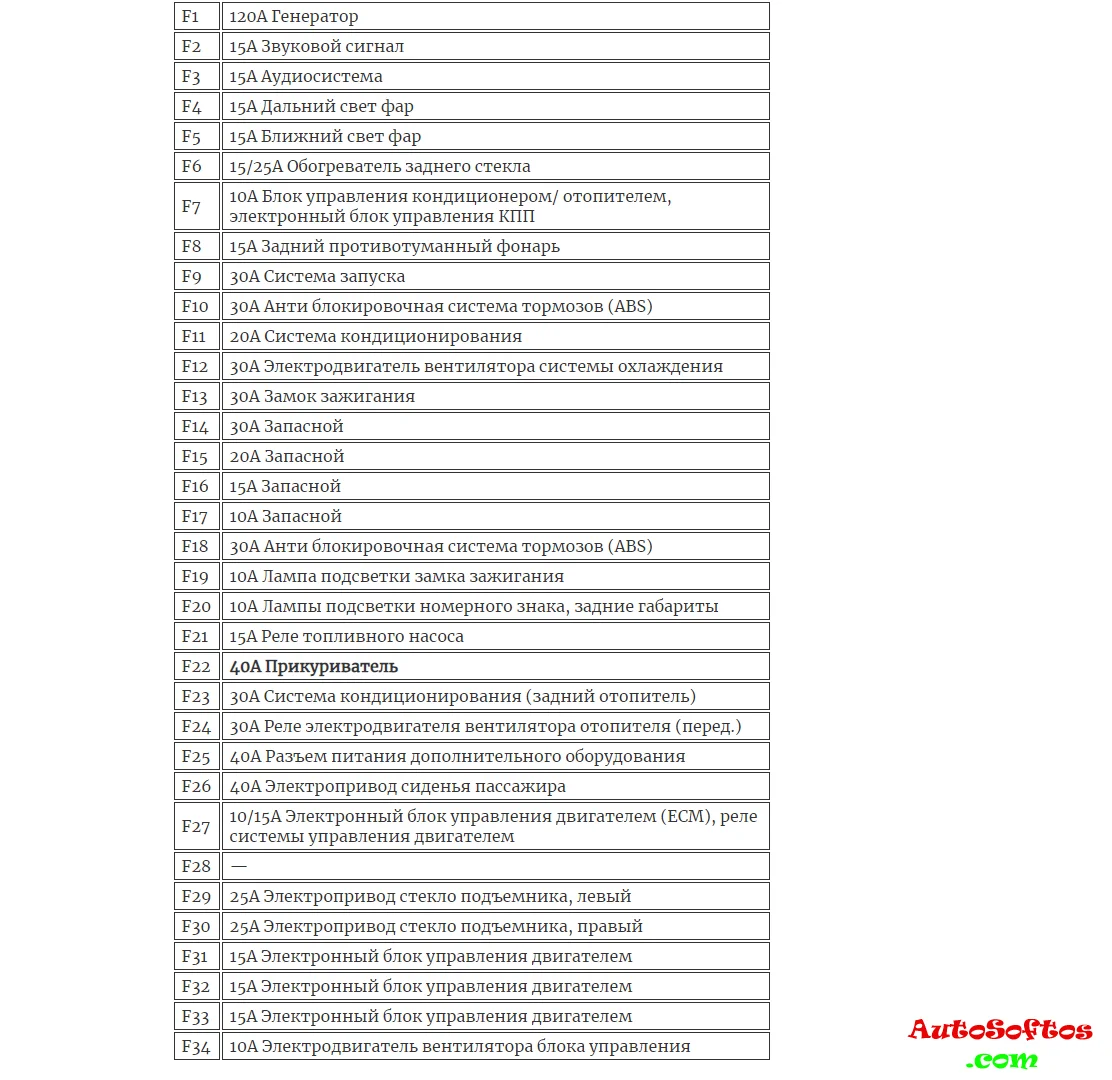

Обозначение предохранителей





Назначение реле



1. Реле обогревателя заднего стекла
2. Реле противотуманных фар
3. Реле задних габаритов
4. Реле дальнего света фар
5. Реле ближнего света фар
6. Реле звукового сигнала
7. Реле топливного насоса
8. Реле электродвигателя вентилятора системы охлаждения (низкая скорость)
9. Реле кондиционера
10. Реле электродвигателя вентилятора системы охлаждения (высокая скорость)
11. Реле стартера
12. Реле системы управления двигателем
13. Реле электродвигателя вентилятора отопителя (перед.)
14. Реле электропривода стеклоподъемников
15. Реле электродвигателя вентилятора конденсатора кондиционера
16. Реле полностью открытого положения дроссельной заслонки
